Проектирование центрального кондиционера

ГК «ЕвроХолод» - профессиональная инжиниринговая компания. Мы готовы реализовать комплексные решения по устройству внутренних инженерных систем здания "под ключ". Звоните: 8 (495) 745-01-41 или отправьте заявку.

Общая информация

Центральный кондиционер - это устройство, предназначенное решить распространенную проблему больших зданий: создание комфортных условий для жизнедеятельности человека. Сюда входит и подача свежего воздуха, и поддержание необходимого уровня его влажности, температура воздуха в помещении, а также охлаждение, обогрев и очистка приточных воздушных масс.

Для обогрева воздушных потоков, создаваемых мощными вентиляторами, как правило, используют водяные калориферы, а для охлаждения, в центральных кондиционерах присутствует холодильный контур, основным агрегатом в котором служит так называемый чиллер. В качестве дополнительных холодильных приспособлений, которые находятся в небольших помещениях, используются фанкойлы.

Существует три основных вида систем центрального кондиционирования:

Прямоточные центральные системы кондиционирования. В них происходит очистка, обогрев, увлажнение уличного воздуха.

Центральные системы кондиционирования с утилизацией тепла. В кондиционерах такого типа устанавливается рекуператор, который нагревает приточный воздух теплом воздуха, находящегося в помещении.

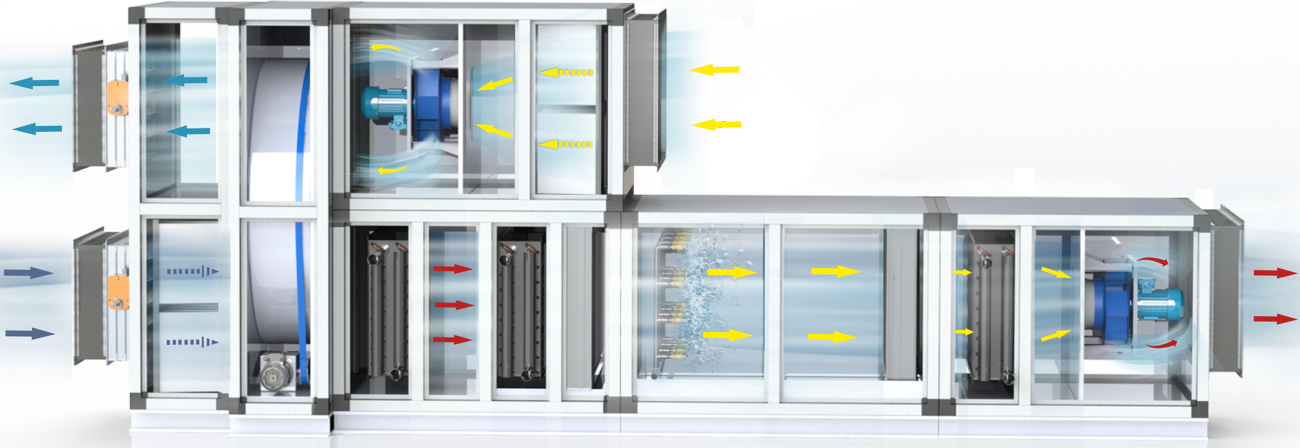

Центральные кондиционеры с рециркуляцией. В таких климатических комплексах устанавливается дополнительная секция с подмесом теплого исходящего воздуха в приточные воздушные потоки.

Функциональные возможности мощного центрального блока превосходят рабочие параметры обычных кондиционеров. Применение системы вентиляции в теплообмене накладывает дополнительные требования и увеличивает финансовые вложения на этапе проектирования и строительства. Однако центральные кондиционеры остаются надежными, отказоустойчивыми и неприхотливыми агрегатами, способными служить на протяжении долгих лет.

Больницы, офисы и общественные заведения не всегда могут установить кондиционеры внутри помещений, поскольку появление дополнительного шума может раздражать коллектив, мешать больным. Центральное кондиционирование может быть установлено в удаленных от основных рабочих зон местах, включая крышу, открытые удаленные площадки.

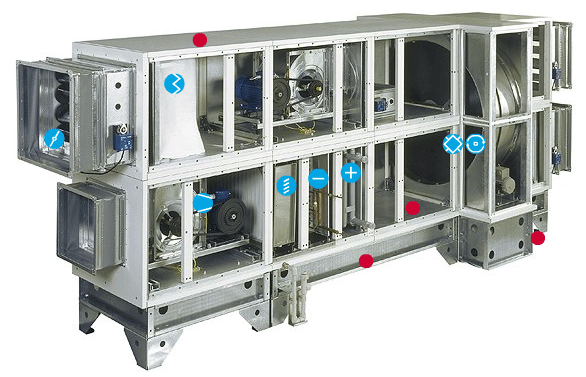

Модульная структура, которая соединяется герметичными каналами между собой, чаще всего изготавливается на базе заранее изготовленного алюминиевого или стального каркаса. Все агрегаты и устройства должны надежно фиксироваться на профилях и обеспечивать работоспособность всего комплекса.

Проектирование и расчет систем кондиционирования

При подборе нужного холодильного устройства в квартиру часто пользуются экспресс-методикой расчета СКВ, при которой берется во внимание примерная тепловая нагрузка на помещение, относительно чего и выбирается наиболее близкий типоразмер устройства. Подбор производят по номинальной холодопроизводительности.

На 10 м² берут 1 кВт мощности по холоду и прибавляют к полученным данным от 10 до 30% в виде запаса на поступающее тепло от бытовой техники, оконных и дверных проемов, осветительных приборов и т.д.

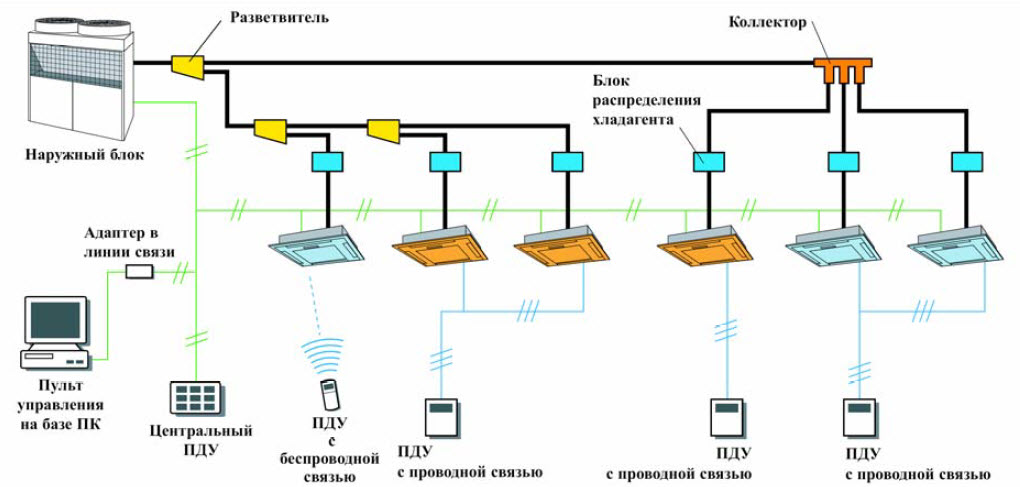

Данная методика расчета подходящей системы кондиционирования позволяет упростить проектировочные работы, но допускает неточности, если применять ее к системам с большими возможностями и более сложным устройством, например, к многозональным СКВ. Она вполне применима при покупке бытовых сплит-систем и оконных/мобильных моноблоков.

Что требуется знать и учитывать при проектировании систем кондиционирования со сложным устройством? В первую очередь смотрят на исходные данные:

  • региональное местоположение объекта и расположение относительно сторон света;
  • строительные чертежи и планы помещения;
  • категорию объекта с учетом противопожарных норм;
  • чертежи с указанием размещения всего оборудования здания;
  • количество осветительных приборов;
  • характеристики энергоносителей;
  • данные уже существующих СКВ.

После анализа всех предоставленных данных приступают непосредственно к проектированию СКВ, которое обычно проходит в два этапа.

На первом этапе выбирают систему с техническим обоснованием, почему именно данный тип лучше для этого помещения. Здесь производят расчет системы кондиционирования по мощности, определяют ее расположение на объекте, прописывают число задействованных приборов, определяют параметры площади для установки и вычисляют примерную стоимость всех работ с оборудованием.

Второй этап предполагает разработку рабочего проекта с учетом строительной планировки, теплотехнических характеристик строительных конструкций и технологического задания. Обязательно рассчитывают воздухообмен, тепловой и тепловлажностной баланс помещения, проводят аэродинамический расчет воздушных сетей и гидравлический расчет жидкостных коммуникаций.

Далее все согласуется с заказчиком, СЭС, пожарной инспекцией и по необходимости вносятся изменения в проект. После заказывается оборудование и рабочие чертежи передаются монтажникам.

Проектирование систем вентиляции и кондиционирования воздуха

Принципы проектирования базируются на составлении теплового, влажностного баланса воздушной среды внутри помещения/здания. При этом одновременно учитывается то тепло, которое поступает с улицы, а также тепловая энергия, появляющаяся уже внутри помещений.

Внешнее тепловое воздействие представлено следующими факторами:

  • поступление теплого воздуха, его потери зависят от температурной разницы воздуха внутри/снаружи помещения. В зависимости от времени года поток воздушной массы меняет свое направление. Зимой приток тепла направлен наружу, летом – вовнутрь;
  • интенсивность солнечного теплового излучения. Летом эта дополнительная нагрузка должна ликвидироваться или компенсироваться силами устройств климатического регулирования характеристик внутренней пространственной среды. Зимой она включается в общий расчет норм обогрева помещений.

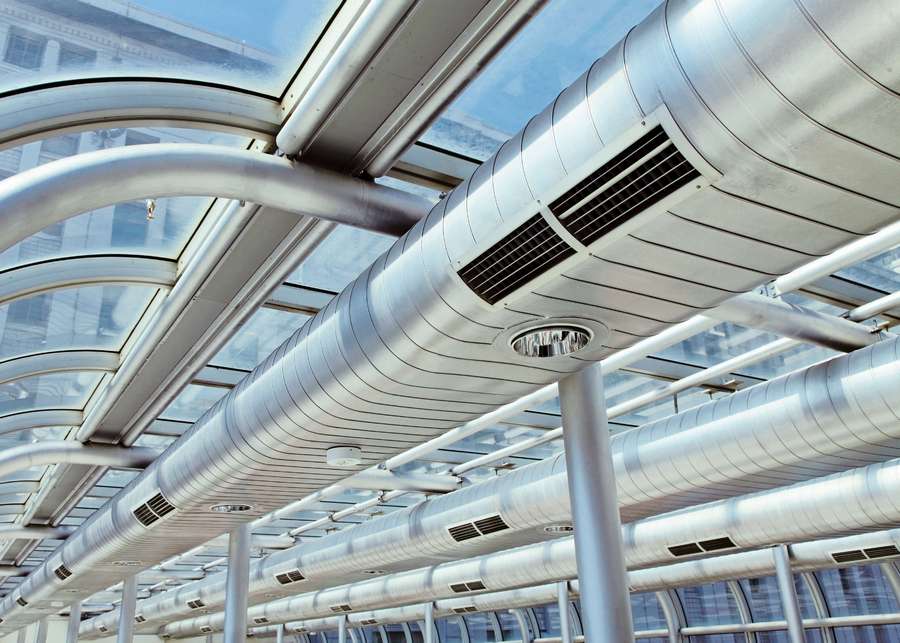

внутренний воздуховод

Внутренние источники теплоэнергии. Сюда относится тепло:

  • выделяемое в процессе жизнедеятельности людьми;
  • от осветительных, других схожего плана приборов;
  • офисное оборудование (компьютерная, фотокопировальная техника);
  • оборудование, установленное на производстве;
  • горячие вещества, жидкости;
  • продукты сгорания.

Летом тепло от внутренних источников должно быть ликвидировано, зимой – принято в расчет к планированию нагрузки на общую схему конвекции, микроклиматического регулирования пространственной среды.

Этапы проектирования систем кондиционирования и вентиляции

Проектирование вентиляционных систем. Этапы:

  1. вычисляется нужная норма воздухообмена внутри помещений
  2. разрабатывается вентиляционная схема
  3. определяется количество источников тепла
  4. рассматриваются дополнительные требования к вентилированию конкретных участков
  5. выбирается наиболее приемлемый для данного здания проект
  6. составляются коммерческое предложение, его экономическое обоснование, причем для каждого несколько разных вариантов
  7. проект оценивается на соответствие изначально предъявляемым требованиям
  8. составляется рабочий проект, а затем согласовывается с заказчиком
  9. после согласования всех моментов проект отдается монтажной группе для реализации.

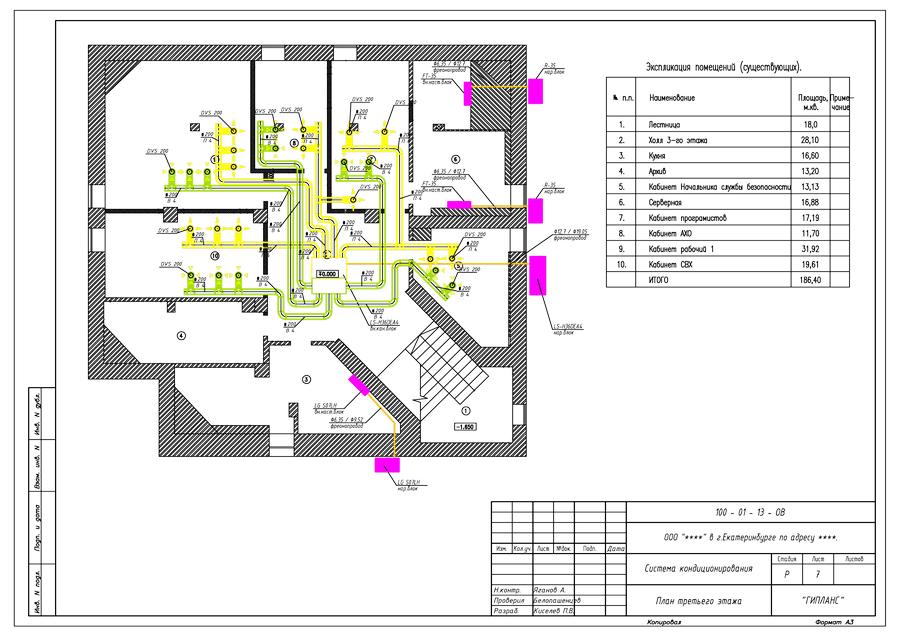

проект системы кондиционирования

Поэтапная программа проектирования порядка установки климатического оборудования:

  1. предварительное выявление требований к монтажу, воздухоочистительным устройствам, детализация схемы
  2. определяется тип климат-оборудования (чиллер/фанкойл, центральная климат-установка, мультисплит-устройство и т.д.)
  3. производятся соответствующие расчеты, выставляются параметры температуры/влажности пространственной среды
  4. ориентировочное коммерческое предложение, его обоснование (несколько вариантов)
  5. уточнение деталей, требований
  6. на основании полученной информации составляется технический проект, спецификация
  7. инженерная группа приступает непосредственно к проекту. При этом определяются мощностные характеристики компрессора, производительность климат-установки, параметры внутрипространственной среды.

Преимущества центрального кондиционирования

Первый кондиционер представлял собой прообраз нынешней водоохлаждающей машины — чиллера, Принцип действия этого устройства был достаточно прост. Вода, охлаждаемая чиллером, попадала в конвектор и, забрав тепло из воздуха, возвращалась. Сам фанкойл представлял собой теплообменник, сквозь который вентилятором прогонялся комнатный воздух.

Первая система, предназначенная для создания комфортной прохлады, появилась в 1924 г. в США в одном из универмагов Детройта. С этого момента спрос на климатическую технику стал стремительно расти. В дальнейшем к схеме, разработанной Уиллисом Кэрриером, добавился еще один агрегат — центральный кондиционер, представляющий собой устройство, собранное из нескольких модулей, соединяемых подобно деталям конструктора. Этот агрегат подает уличный воздух в помещения, предварительно охлаждая его водой, поступающей из чиллера. В этом случае фанкойлы выступают в роли температурных доводчиков, позволяя иметь в каждом из помещений свой микроклимат.

У центрального кондиционирования — свои плюсы. Одна холодильная машина может обеспечивать работу сколь угодно большого числа фанкойлов, а общая протяженность соединительных трубопроводов может достигать нескольких сотен и даже тысяч метров. Благодаря этому нет необходимости увешивать здание гирляндами внешних блоков — холодильная машина может быть расположена в подвале, на чердаке, в подсобном помещении. Сейчас существуют чиллеры, которые можно расположить прямо под открытым небом, например, на крыше. Они не занимают место внутри здания, а потому получают все более широкое распространение.

Второй плюс подобной системы — комплексное решение вопросов вентиляции и кондиционирования, тогда как подавляющее большинство сплит-систем не обеспечивает подачу свежего воздуха с улицы. К тому же если сплит-система фильтрует уже находящийся в комнате воздух, то центральный кондиционер очищает воздух еще до его попадания в помещение.

Если же комбинировать сплит-систему с приточно-вытяжной вентиляцией, стоимость такого решения может превысить цену установки центральной системы кондиционирования. К тому же если необходимо увлажнять подаваемый воздух, то это дешевле всего сделать с помощью центрального
кондиционера.

Третье преимущество — центральная система кондиционирования может работать практически при любой температуре на улице. Если же в нее интегрировать бойлер и подключить к сети теплоснабжения, то отпадает нужда в установке классической отопительной системы.

И, наконец, четвертое. Ресурс работы центральной системы кондиционирования в 2-3 раза выше, чем у традиционных сплит-систем.

Играет важную роль и фактор экологичности. В качестве хладагента в системах центрального кондиционирования используется не фреон, а безвредная для окружающей среды вода или водные растворы. Появление же винтовых компрессоров позволяет плавно регулировать мощность чиллера в пределах от 20 до 100%, что существенно экономит электроэнергию.

В заключении

Система холодоснабжения обеспечивает требуемую хладопроизводительность для производственных, технологических и бытовых нужд. Для первых двух применяются фреоновые компрессорные установки. Выработка охлажденной воды на нужды быта (для систем вентиляции и кондиционирования) производится холодильными центрами или чиллерами, подбор оборудования для которых осуществляется расчетным путем.

Задачей системы центрального кондиционирования является обеспечение помещения наружным воздухом, при этом происходит его очищение от пыли и, конечно же, происходит снижение тепла, а затем направляется к доводчикам (фанкойлам). Задача доводчиков является поддержанием заданной температуры в помещении. Основным преимуществом систем центрального кондиционирования перед сплит-системами, которые только охлаждают воздух, является насыщение помещения чистым воздухом.
