Блоки управления CHUT 236

Управление и защита вентиляторов
Управление отсечной заслонкой
Управление водяным нагревом
Управление электрическим нагревом
Управление фреоновым охлаждением
Управление водяным охлаждением
Управление плавной рециркуляцией
Управление рециркуляцией вкл./выкл.
Управление рекуператором
Управление регенератором

Для управления приточными и приточно-вытяжными установками с водяным или электрическим нагревом и с водяным или фреоновым охлаждением воздуха.
Возможность плавного регулирования температуры при использовании электрических нагревателей за счёт секционного подключения (до 6-ти ступеней).
Подключение термочувствительных датчиков имеющих характеристику Ni 1000 ТК5000.
Активная защита от замерзания по температуре обратной воды: при падении температуры обратной воды ниже установленного значения автоматически открывается трёхходовой клапан и пускается насос отопительной воды; при достижении температуры воды предельной величины вентилятор отключается, закрывается заслонка наружного воздуха и трёхходовой клапан открывается на 100%; величины параметров защиты от замерзания могут настраиваться; повторный запуск системы при повышении температуры воды до предела пропорциональности возможен в одном из трёх режимов – автоматическом, ручном или полуавтоматическом (ручной сброс аварийного режима при более трёх срабатываниях защиты в течение получаса).
Размер щитов 380х570х140 мм (54 модуля).

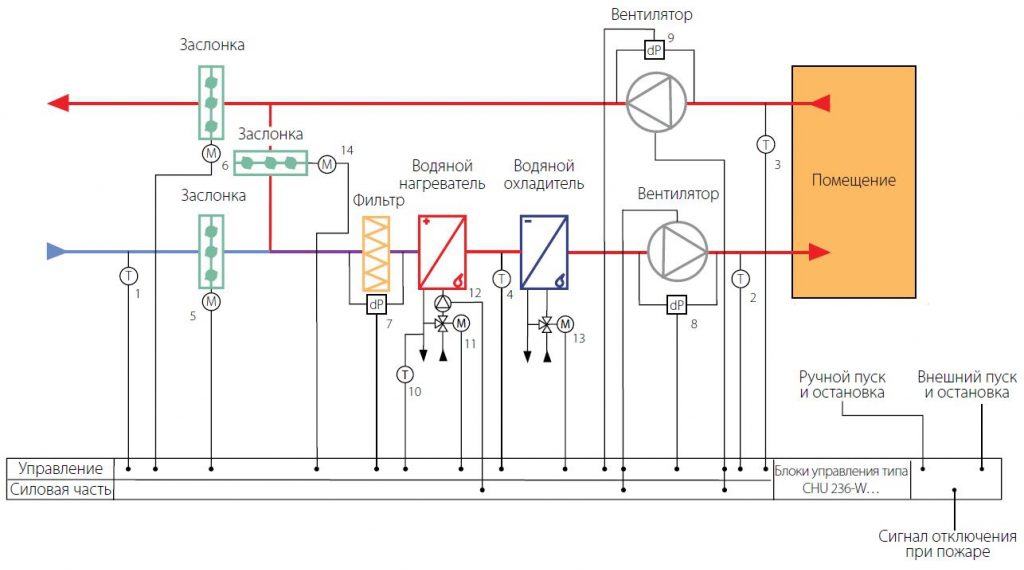

1-Датчик температуры наружного воздуха (Ni 1000 ТК 5000)
2- Канальный датчик температуры (Ni 1000 ТК 5000)
3-Датчик температуры вытяжного воздуха (Ni 1000 ТК 5000)
4-Термостат защиты от замерзания теплообменника
5, 6,14 Электропривод воздушной заслонки (24 В, сигнал управления 0-10 В)
7-Дифференциальное реле давления (контроль засорения фильтра)

8, 9 -Дифференциальное реле давления (контроль работы вентилятора)
10-Датчик температуры обратной воды (Ni 1000 ТК 5000)
11- Электропривод клапана отопительной воды (24 В, сигнал управления 0-10 В)
12- Циркуляционный насос (230 В)
13- Электропривод клапана хладоносителя (24 В, сигнал управления 0-10 В)

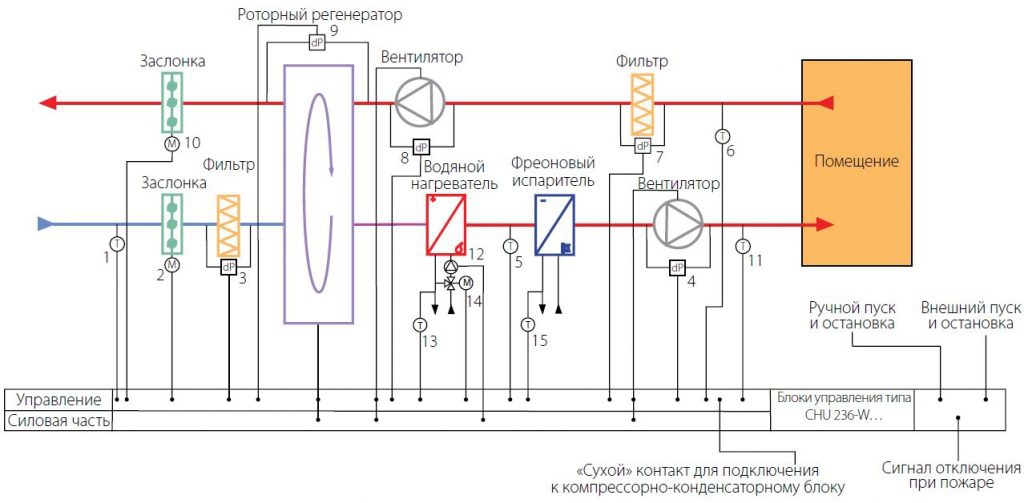

1- Датчик температуры наружного воздуха (Ni 1000 ТК 5000)
2, 10 – Электропривод воздушной заслонки (24 В или 230 В)
3, 7 – Дифференциальное реле давления (контроль засорения фильтра)
4, 8 – Дифференциальное реле давления (контроль работы вентилятора)
5- Термостат для защиты от обмерзания теплообменника
6- Датчик температуры вытяжного воздуха (Ni 1000 ТК 5000)

9- Дифференциальное реле давления (контроль обмерзания регенератора)
11 – Канальный датчик температуры (Ni 1000 ТК 5000)
12- Циркуляционный насос (230 В)
13- Датчик температуры обратной воды (Ni 1000 ТК 5000)
14- Электропривод клапана отопительной воды (24 В, сигнал 0-10 В)
15-Термостат защиты от обмерзания испарителя

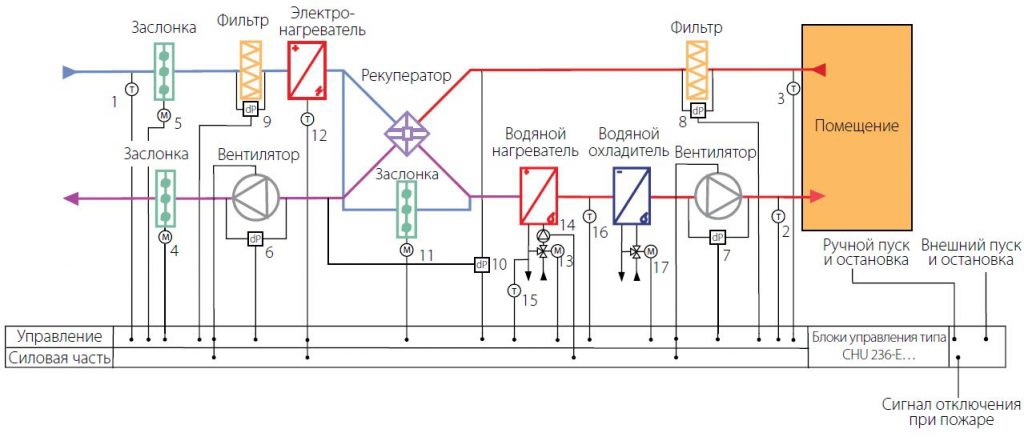

1- Датчик температуры наружного воздуха (Ni 1000 ТК 5000)
2- Канальный датчик температуры (Ni 1000 ТК 5000)
3- Датчик температуры вытяжного воздуха (Ni 1000 ТК 5000)
4, 5,11 – Электропривод воздушной заслонки (24 В или 230 В)
6,7- Дифференциальное реле давления (контроль работы вентилятора)
8,9- Дифференциальное реле давления (контроль засорения фильтра)
10- Дифференциальное реле давления (контроль обмерзания рекуператора)

12- Цепь термостатов защиты от перегрева корпуса и ТЭНов
13- Электропривод клапана отопительной воды (24 В, сигнал управления 0-10 В)
14- Циркуляционный насос (230 В)
15- Датчик температуры обратной воды (Ni 1000 ТК 5000)
16- Термостат защиты от замерзания теплообменника
17- Электропривод клапана хладоносителя (24 В, сигнал управления 0-10 В)
