Блоки управления CHUT 424

Управление и защита вентиляторов
Управление отсечной заслонкой
Управление водяным нагревом
Управление электрическим нагревом
Управление фреоновым охлаждением
Управление водяным охлаждением
Управление плавной рециркуляцией
Управление рециркуляцией вкл./выкл.
Управление рекуператором
Управление регенератором

Для управления приточными и приточно-вытяжными установками с водяным или электрическим нагревом и с водяным или фреоновым охлаждением воздуха.
Подключение термочувствительных датчиков имеющих характеристику Ni 1000 ТК5000.
Активная защита от замерзания по температуре обратной воды: при падении температуры обратной воды ниже установленного значения
автоматически открывается трёхходовой клапан и пускается насос отопительной воды; при достижении температуры воды предельной величины вентилятор отключается, закрывается заслонка наружного воздуха и трёхходовой клапан открывается на 100%; величины параметров защиты от замерзания могут настраиваться.
В контроллере блока управления встроены часы реального времени. Без дополнительных затрат можно настроить работу вентиляционных систем по требуемому расписанию.
Внедрён режим так называемого преднагрева, который гарантирует запуск вентиляционной установки, даже при самых экстремальных значениях температуры наружного воздуха.
Размер щитов 380х570х140 мм (54 модуля) или 275х570х140 (36 модулей).

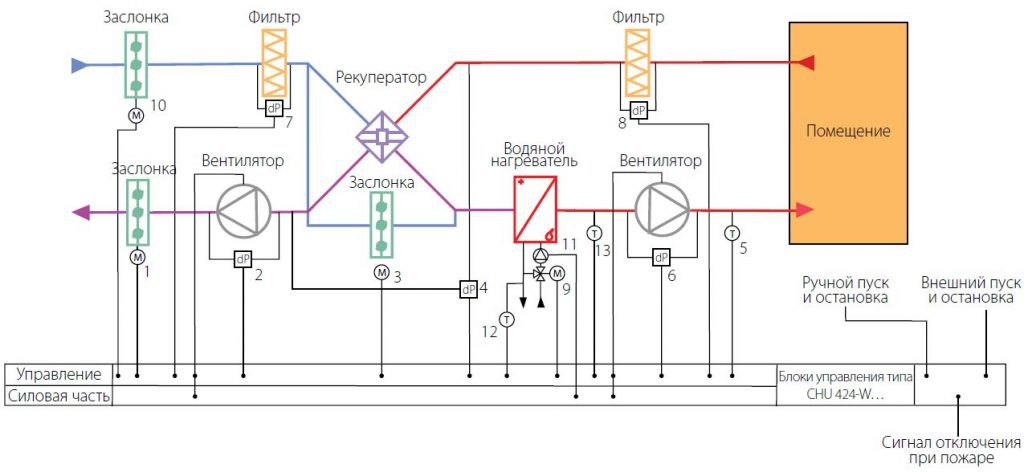

1, 3,10 – Электропривод воздушной заслонки (24 В или 230 В)
2.6-Дифференциальное реле давления (контроль работы вентиляторов)
4- Дифференциальное реле давления (контроль обмерзания рекуператора)
5- Канальный датчик температуры (NI 1000 TK 5000)
7,8- Дифференциальное реле давления (контроль засорения фильтра)

9 – Электропривод клапана отопительной воды (24 В, сигнал управления 0-10 В)
11- Циркуляционный насос (230 В)
12- Датчик температуры обратной воды (NI 1000 TK 5000)
13- Термостат защиты от замерзания теплообменника

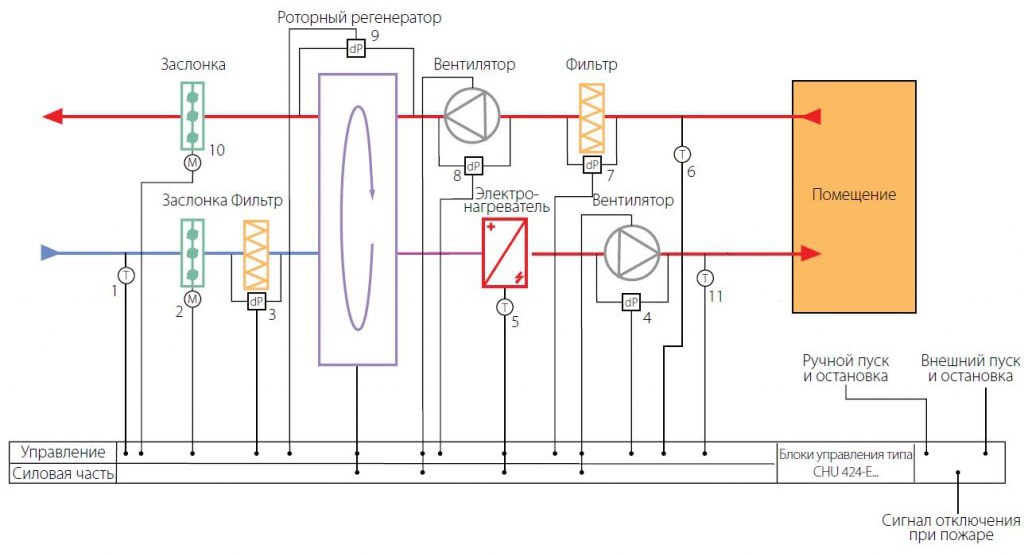

1 – Датчик температуры наружного воздуха (Ni 1000 ТК 5000)
2,10 – Электропривод воздушной заслонки (24 В или 230 В)
3, 7 – Дифференциальное реле давления (контроль засорения фильтра)
4, 8 – Дифференциальное реле давления (контроль работы вентилятора)

5- Цепь термостатов защиты от перегрева корпуса и ТЭНов
6- Датчик температуры вытяжного воздуха (Ni 1000 ТК 5000)
9- Дифференциальное реле давления (контроль обмерзания регенератора)
11-Канальный датчик температуры (Ni 1000 ТК 5000)

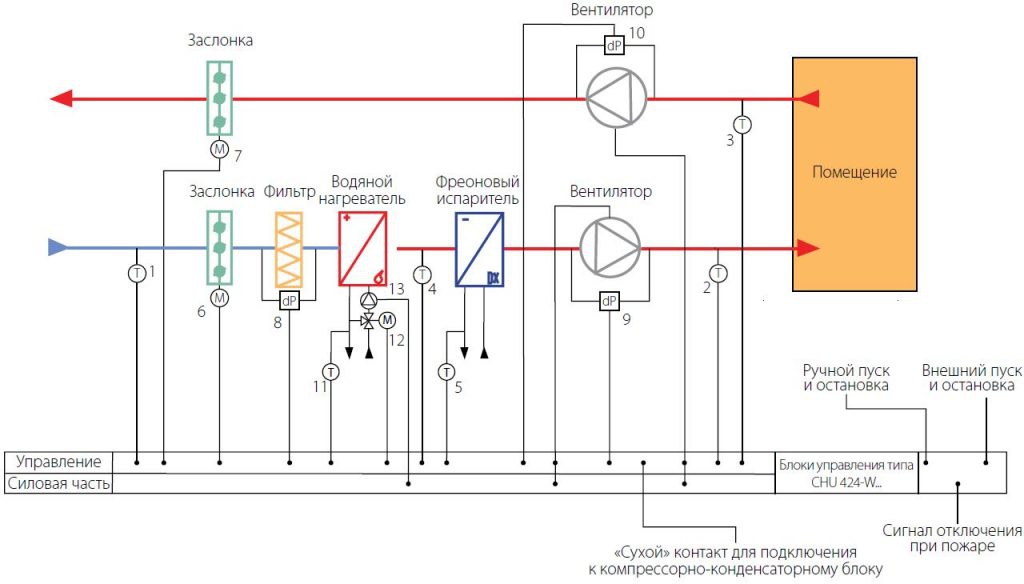

1-Датчик температуры наружного воз-духа (Ni 1000 ТК 5000)
2- Канальный датчик температуры (Ni 1000 ТК 5000)
3-Датчик температуры вытяжного воздуха (Ni 1000 ТК 5000)
4-Термостат защиты от замерзания теплообменника
5-Термостат защиты от обмерзания испарителя
6,7- Электропривод воздушной заслонки (24 В или 230 В)

8-Дифференциальное реле давления (контроль засорения фильтра)
9,10 -Дифференциальное реле давления (контроль работы вентилятора)
11-Датчик температуры обратной воды (Ni 1000 ТК 5000)
12- Электропривод клапана отопительной воды (24 В, сигнал управления 0-10 В)
13- Циркуляционный насос (230 В)

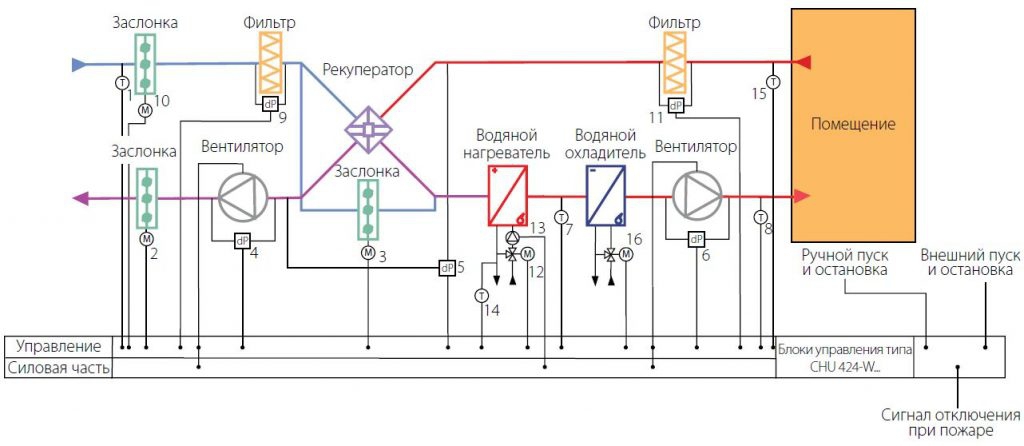

1 – Датчик температуры наружного воздуха (Ni 1000 ТК 5000)
2, 3,10 – Электропривод воздушной заслонки (24 В или 230 В)
4, 6 -Дифференциальное реле давления (контроль работы вентилятора)
5 – Дифференциальное реле давления (контроль обмерзания рекуператора)
7- Термостат защиты от замерзания теплообменника
8- Канальный датчик температуры (Ni 1000 ТК 5000)

9, 11 – Дифференциальное реле давления (контроль засорения фильтра)
12- Электропривод клапана отопительной воды (24 В, сигнал управления 0-10 В)
13- Циркуляционный насос (230 В)
14- Датчик температуры обратной воды (Ni 1000 ТК 5000)
15- Датчик температуры вытяжного воздуха (Ni 1000 ТК 5000)
16- Электропривод клапана хладоносителя (24 В, сигнал управления 0-10 В)
