Блоки управления CHUT CR1

Управление и защита вентиляторов
Управление отсечной заслонкой
Управление водяным нагревом
Управление электрическим нагревом
Управление фреоновым охлаждением
Управление водяным охлаждением
Управление плавной рециркуляцией
Управление рециркуляцией вкл./выкл.
Управление рекуператором
Управление регенератором

Для управления приточными и приточно-вытяжными установками с водяным или электрическим нагревом и с водяным или фреоновым
охлаждением воздуха.
Подключение термочувствительных датчиков имеющих характеристику NTC 10K.
Заложена возможность «нормального» запуска установки в режиме предварительного прогрева. Это достигнуто за счет возможности
завышения температурной уставки приточного воздуха на определенное пользователем время при пуске установки в зимний период.
Для использования этой функции необходимо подключение датчика температуры наружного воздуха и датчика температуры воды.
В качестве опции можно устанавливать карты, обеспечивающие работу в системах диспетчеризаций по одному из распространенных протоколов обмена данными: ModBus, BACNet(IP), LON, WEB
Размер щитов: 380х570х140 мм (54 модуля) или 275х570х140 (36 модулей).

1- Датчик температуры наружного воздуха (NTC 10K)
2- Канальный датчик температуры (NTC 10K)
3- Датчик температуры вытяжного воздуха (NTC 10K)
4- Термостат защиты от замерзания теплообменника
5,6- Электропривод воздушной заслонки (24 В или 230 В)
7 – Дифференциальное реле давления (контроль засорения фильтра)

8, 9 – Дифференциальное реле давления (контроль работы вентилятора)
10- Датчик температуры обратной воды (NTC 10K)
11- Электропривод клапана отопительной воды (24 В, сигнал управления 0-10 В)
12- Циркуляционный насос (230 В)
13- Электропривод клапана хладоносителя (24 В, сигнал управления 0-10 В)

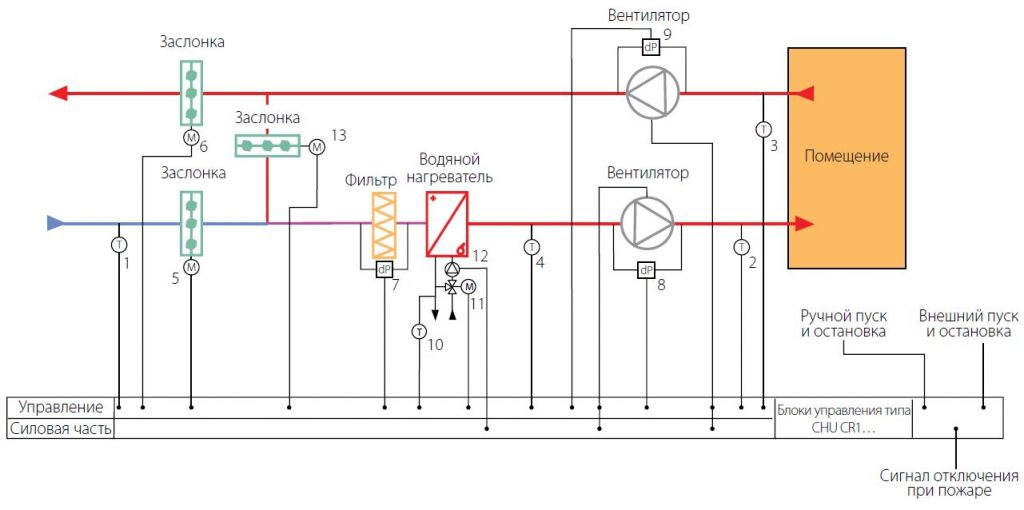

1- Датчик температуры наружного воздуха (NTC 10K)
2 – Канальный датчик температуры (NTC 10K)
3 – Датчик температуры вытяжного воздуха (NTC 10K)
4 – Термостат защиты от замерзания теплообменника
5, 6, 13 – Электропривод воздушной заслонки (24 В, сигнал управления 0-10 В)

7 – Дифференциальное реле давления (контроль засорения фильтра)
8, 9 -Дифференциальное реле давления (контроль работы вентилятора)
10- Датчик температуры обратной воды (NTC 10K)
11 -Электропривод клапана отопительной воды (24 В, сигнал управления 0-10 В)
12 – Циркуляционный насос (230 В)

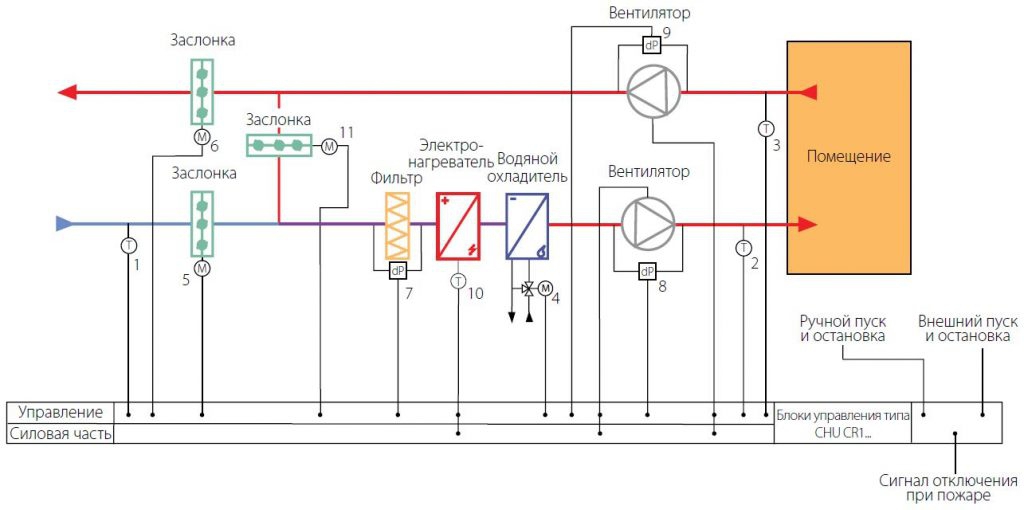

1- Датчик температуры наружного воздуха (NTC 10K)
2,3- Канальный датчик температуры (NTC 10K)
4- Электропривод клапана хладоносителя (24 В, сигнал управления 0-10 В)
5,6,11- Электропривод воздушной заслонки (24 В, сигнал управления 0-10 В)

7 – Дифференциальное реле давления (контроль засорения фильтра)
8,9- Дифференциальное реле давления (контроль работы вентилятора)
10- Цепь термостатов защиты от перегрева корпуса и ТЭНов

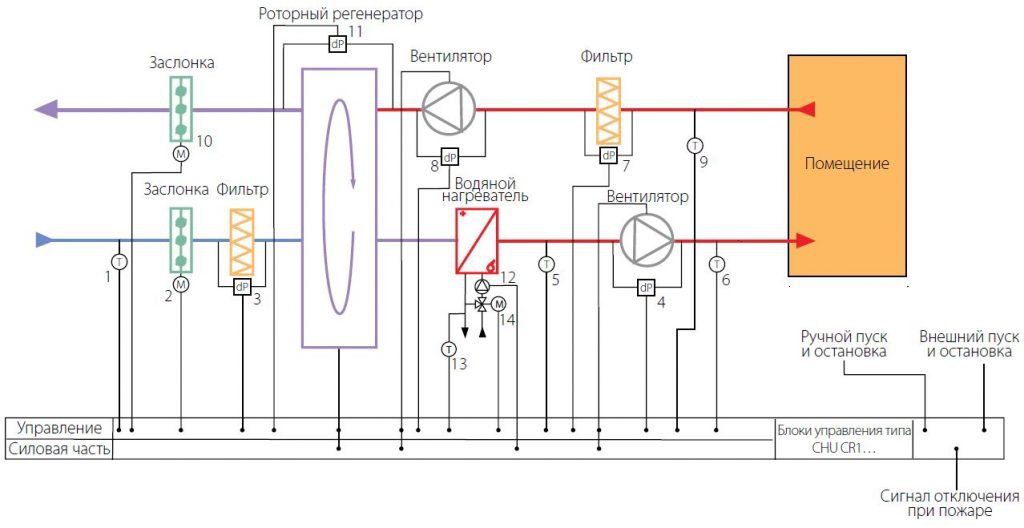

1- Датчик температуры наружного воздуха (NTC 10K)
2, 10-Электропривод воздушной заслонки (24 В или 230 В)
3, 7 – Дифференциальное реле давления (контроль засорения фильтра)
4, 8 – Дифференциальное реле давления (контроль работы вентилятора)
5- Термостат защиты от обмерзания теплообменника
6- Канальный датчик температуры (NTC 10K)

9 – Датчик температуры вытяжного воздуха (NTC 10K)
11- Дифференциальное реле давления (контроль обмерзания регенератора)
12- Циркуляционный насос (230 В) 13- Датчик температуры обратной воды (NTC 10K)
14- Электропривод клапана отопительной воды (24 В, сигнал 0-10 В)
