Блоки управления типа CHUT

Управление и защита вентиляторов
Управление отсечной заслонкой
Управление электрическим нагревом
Управление рециркуляцией вкл./выкл.
Управление рекуператором

Для управления приточными и приточно-вытяжными установками с электрическим нагревом воздуха.
Программируемый термостат TER-9 работающий в режиме двухпозиционного регулятора.
Подключение термочувствительных датчиков имеющих характеристику NTC 12 kOm.
Размер щитов: 380х570х140 мм (54 модуля). Исключение составляют блоки управления типа CHUT-E3-…, размеры боксов которых 275х365х140 (24 модуля).

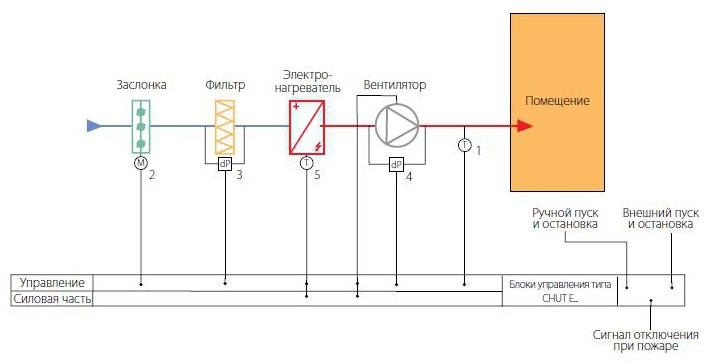

1 – Канальный датчик температуры (NTC 12 kOm)
2 – Электропривод воздушной заслонки (24 В или 230 В)
3 – Дифференциальное реле давления (контроль засорения фильтра)
4 – Дифференциальное реле давления (контроль работы вентилятора)
5 – Цепь термостатов защиты от перегрева корпуса и ТЭНов

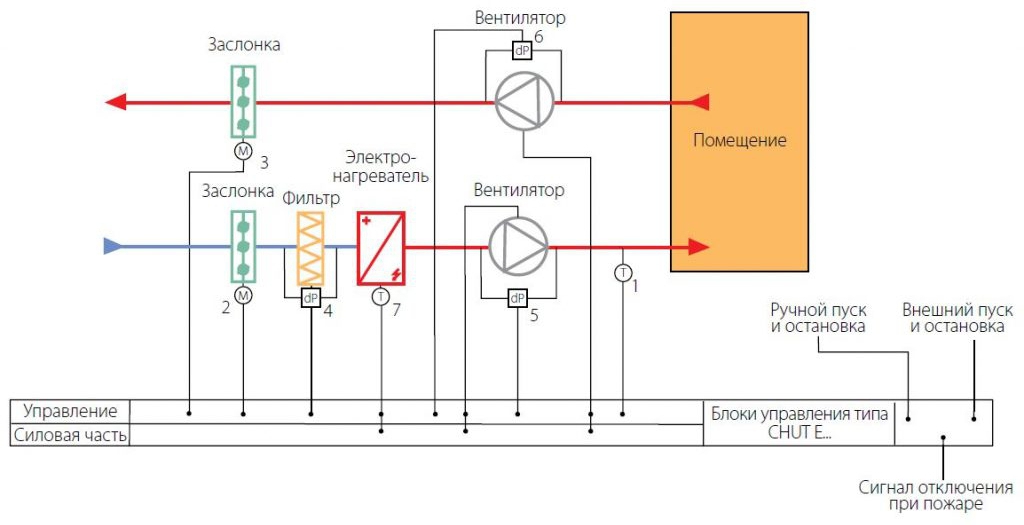

1 – Канальный датчик температуры (NTC 12 kOm)
2, 3 – Электропривод воздушной заслонки (24 В или
230 В)
4 – Дифференциальное реле давления (контроль
засорения фильтра)
5, 6 – Дифференциальное реле давления (контроль
работы вентилятора)
7 – Цепь термостатов защиты от перегрева корпуса
и ТЭНов

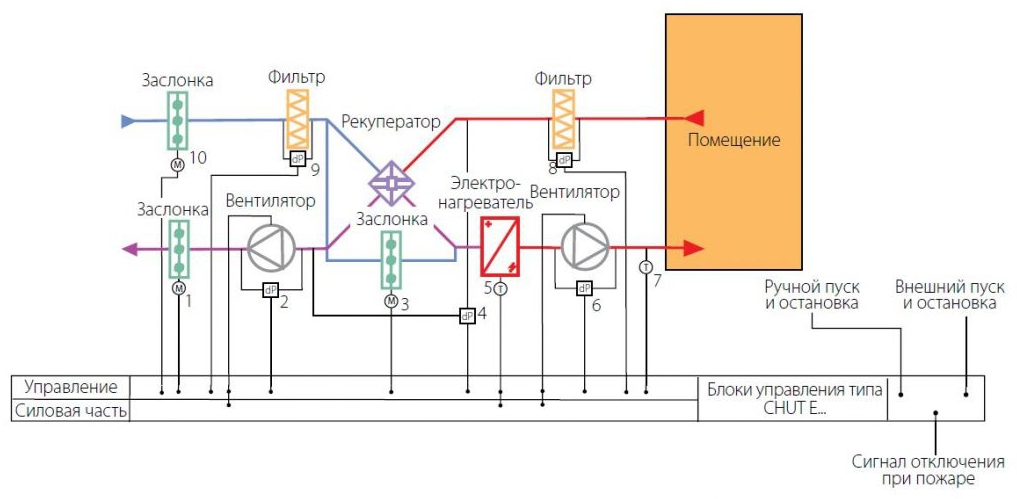

1, 3,10 – Электропривод воздушной заслонки(24
В или 230 В)
2, 6 – Дифференциальное реле давления (контроль
работы вентиляторов)
4 – Дифференциальное реле давления (контроль
обмерзания рекуператора)
5 – Цепь термостатов защиты от перегрева корпуса
и ТЭНов
7 – Канальный датчик температуры (Ni 1000 ТК 5000)
8, 9 – Дифференциальное реле давления (контроль
засорения фильтра)
