Техническая документация кондиционирования

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Установка любой системы кондиционирования начинается с проектирования, которое основано на соблюдении строительных норм и правил (СНиП), утвержденных Госстроем СССР или Минстроем России. Также при составлении проектов учитывают Санитарные нормы (СН) и государственные стандарты (ГОСТ), предъявляемые к разным категориям зданий.

Требования к установке кондиционеров в жилых, общественных, административных и производственных помещениях прописываются в документации отдельными пунктами и могут различаться. Обязательно соблюдают правила техники безопасности.

Например, НБП 105-95 гласит о том, что для каждого отдельного помещения пожароопасность определяется технологами по «Нормам государственной противопожарной службы МВД России».

Как правило, при проектировании систем кондиционирования и вентиляции нужен следующий перечень нормативных документов, на которые опирается проектировщик.

ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны
СНиП 2.04.05-91 Отопление, вентиляция и кондиционирование воздуха
СНиП II-3-79 Строительная теплотехника
СНиП 2.01.02-85 Противопожарные нормы
СНиП II-12-77 Защита от шума
СНиП 2.08.01-89 Жилые здания
СНиП 2.08.02-89 Общественные здания
СНиП 2.09.04-87 Административные и бытовые здания
СНиП 2.09.02-85 Производственные здания
СНиП 2.01.01-82 Строительная климатология и геофизика

Согласование и разрешение на монтаж кондиционера: получать или нет

При открытии собственной климатической фирмы, оказывающей услуги по продаже и монтажу СКВ, у многих возникает вопрос, нужно ли разрешение на установку кондиционера в том или ином помещении. От компании требуют наличия лицензии, дающей право проводить строительно-монтажные работы.

Если говорить о самих владельцах охлаждающих устройств, то им никакого разрешения на установку кондиционера получать не нужно.

Единственное исключение здесь могут составить здания, признанные историческими памятниками или памятниками архитектуры, строения, которые находятся на центральных улицах города и представляют собой историческую ценность. В таком случае придется согласовывать установку кондиционера с соответствующими службами (для начала нужно обратиться в БТИ или управляющую компанию).

Как показывает судебная практика, при возникновении спорных ситуаций у не имеющих разрешительные документы могут возникнуть проблемы. К примеру, зимой на внешний блок сплит-системы упала сосулька после очистки крыши работниками управляющей компании. Владелец обращается в суд и требует компенсации за материальный ущерб. Судья может как удовлетворить требованиям истца, так и решить вопрос в пользу ответчика, ссылаясь на то, что монтаж кондиционера приравнивается к реконструкции здания с нарушением целостности его фасада, а также напомнить о необходимости согласования подобных мероприятий со всеми участниками долевой собственности многоквартирного дома и уполномоченными органами местного самоуправления.

Прежде чем заказывать монтаж климатической техники, владельцу лучше узнать, нужно ли согласовывать установку кондиционера в его населенном пункте.

Техническое задание

Предположительно, разрешение получено, проект создан. Далее можно приступать к монтажу. Он проводится по техническому заданию на установку кондиционера, которое является частью проекта. Что в него входит и для чего оно нужно?

Стандартное техническое задание на установку кондиционера состоит из:

  • описания объекта с его архитектурными особенностями;
  • описания всех монтажных норм и правил, касающихся данного помещения;
  • описания этапов работы с указанием необходимых инструментов и расходных материалов.

Также в данном документе указываются требования к установке кондиционера, а именно – особенности сверления стен, прокладки связующих коммуникаций, подключения к сети, установке предохранительных элементов и т.д.

В техническом задании прописываются не только индивидуальные требования к установке, но и стандартные правила монтажа кондиционеров, касающиеся размещения обоих блоков.

Техническая документация по стандартизации

Грамотный монтаж систем промышленной вентиляции кондиционирования в соответствии с требованиями допусков и технических регламентов имеет первостепенную важность. Правильно установленные промышленные системы обладают следующими преимуществами:

  • Длительный срок бесперебойной работы системы без ремонта и дополнительных вложений.
  • В случае проверки соответствия микроклимата установленным нормам у проверяющих органов не возникает претензий к объекту.
  • Высокий уровень надежности системы.

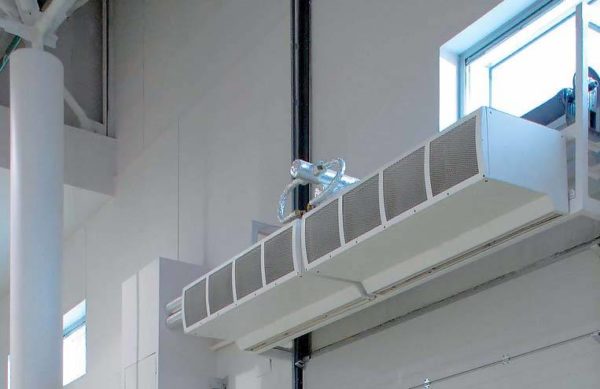

В некоторых случаях для обеспечения необходимого микроклимата в помещении достаточно маломощных приборов для вентилирования воздуха. Если вентилирование не позволяет круглый год обеспечивать необходимые параметры микроклимата, требуется монтаж приборов для кондиционирования воздуха. Для некоторых объектов актуальна установка тепловых завес и автономных систем обогрева в дополнение к уже функционирующей системе кондиционирования. Чаще всего тепловые завесы устанавливают на воротах, где производится приемка грузов. Это позволяет исключить потери тепла в здании даже в сильные морозы.

Техническая документация по стандартизации промышленной вентиляции

Грамотный монтаж систем промышленной вентиляции кондиционирования в соответствии с требованиями допусков и технических регламентов имеет первостепенную важность. Правильно установленные промышленные системы обладают следующими преимуществами:

  • Длительный срок бесперебойной работы системы без ремонта и дополнительных вложений.
  • В случае проверки соответствия микроклимата установленным нормам у проверяющих органов не возникает претензий к объекту.
  • Высокий уровень надежности системы.

В некоторых случаях для обеспечения необходимого микроклимата в помещении достаточно маломощных приборов для вентилирования воздуха. Если вентилирование не позволяет круглый год обеспечивать необходимые параметры микроклимата, требуется монтаж приборов для кондиционирования воздуха. Для некоторых объектов актуальна установка тепловых завес и автономных систем обогрева в дополнение к уже функционирующей системе кондиционирования. Чаще всего тепловые завесы устанавливают на воротах, где производится приемка грузов. Это позволяет исключить потери тепла в здании даже в сильные морозы.

При установке технических средств необходимо соблюдать действующие регламенты. Далее перечислены основные документы, требования которых следует выполнять при проектировании и установке систем промышленной вентиляции, отопления и кондиционирования:

  • ГОСТ 12.1.005–88 Система стандартов безопасности труда.
  • СП 60.13330.2012 Отопление, вентиляция и кондиционирование, справочные пособия к документу.
  • СП 50.13330.2012 Тепловая защита зданий.
  • СНиП 21-01-97 Пожарная безопасность зданий и сооружений с учетом изменений.
  • СП 56.13330.2011 Производственные здания, актуализированная редакция.

Требования, заложенные в основу перечисленных нормативных документов, должны быть соблюдены на стадии выбора и проектирования промышленного кондиционирования и системы вентиляции. Кроме стандартных требований, при покупке определенного типа оборудования следует учитывать специфику объекта и сложности его обслуживани

При установке технических средств необходимо соблюдать действующие регламенты. Далее перечислены основные документы, требования которых следует выполнять при проектировании и установке систем промышленной вентиляции, отопления и кондиционирования:

  • ГОСТ 12.1.005–88 Система стандартов безопасности труда.
  • СП 60.13330.2012 Отопление, вентиляция и кондиционирование, справочные пособия к документу.
  • СП 50.13330.2012 Тепловая защита зданий.
  • СНиП 21-01-97 Пожарная безопасность зданий и сооружений с учетом изменений.
  • СП 56.13330.2011 Производственные здания, актуализированная редакция.

Требования, заложенные в основу перечисленных нормативных документов, должны быть соблюдены на стадии выбора и проектирования промышленного кондиционирования и системы вентиляции. Кроме стандартных требований, при покупке определенного типа оборудования следует учитывать специфику объекта и сложности его обслуживания.

Схема

Исполнительные схемы наглядно демонстрируют, что в итоге получилось, насколько фактическая система кондиционирования отличается от задумки проектировщика. В первую очередь на них ставится штамп, куда вносятся пометки об изменениях. Штамп закрепляется подписью и печатями со стороны заказчика и подрядчика.

Также чертежи содержат подробную информацию о расположение системы кондиционирования, она привязывается к осям здания или другим нерушимым конструктивным частям. Например, внутренним несущим стенам.

На схеме указывается направление движение воздушных масс, кратность воздухообмена, мощность приточно-вытяжной системы. Отдельно выполняются разрезы сложных узлов, изгибов воздуховодов. Схематично указываются места крепления к ограждающим конструкциям, точки вывода/ввода воздуховодов.

На что обращать внимание

Схемы и чертежи – это важная часть исполнительной документации, ошибки здесь недопустимы. Иначе возникнут вопросы у контролирующих органов или в процессе эксплуатации. Вот несколько основных моментов, на которые в первую очередь надо обратить внимание:

  1. Актуальность схем/чертежей. Они должны соответствовать реальному объекту, иметь привязки. «Подвешенная в воздухе» система вентилирования и кондиционирования может стать причиной проблем.
  2. Соответствие размеров. Если реальная длина воздуховода 12000 мм, то и на чертеже должно быть указано то же значение.
  3. Соответствие материалов и оборудования. По проекту воздуховод из оцинкованного железа должен соответствовать в реальности такому же. Если нет, то это должно быть отражено в исполнительной документации

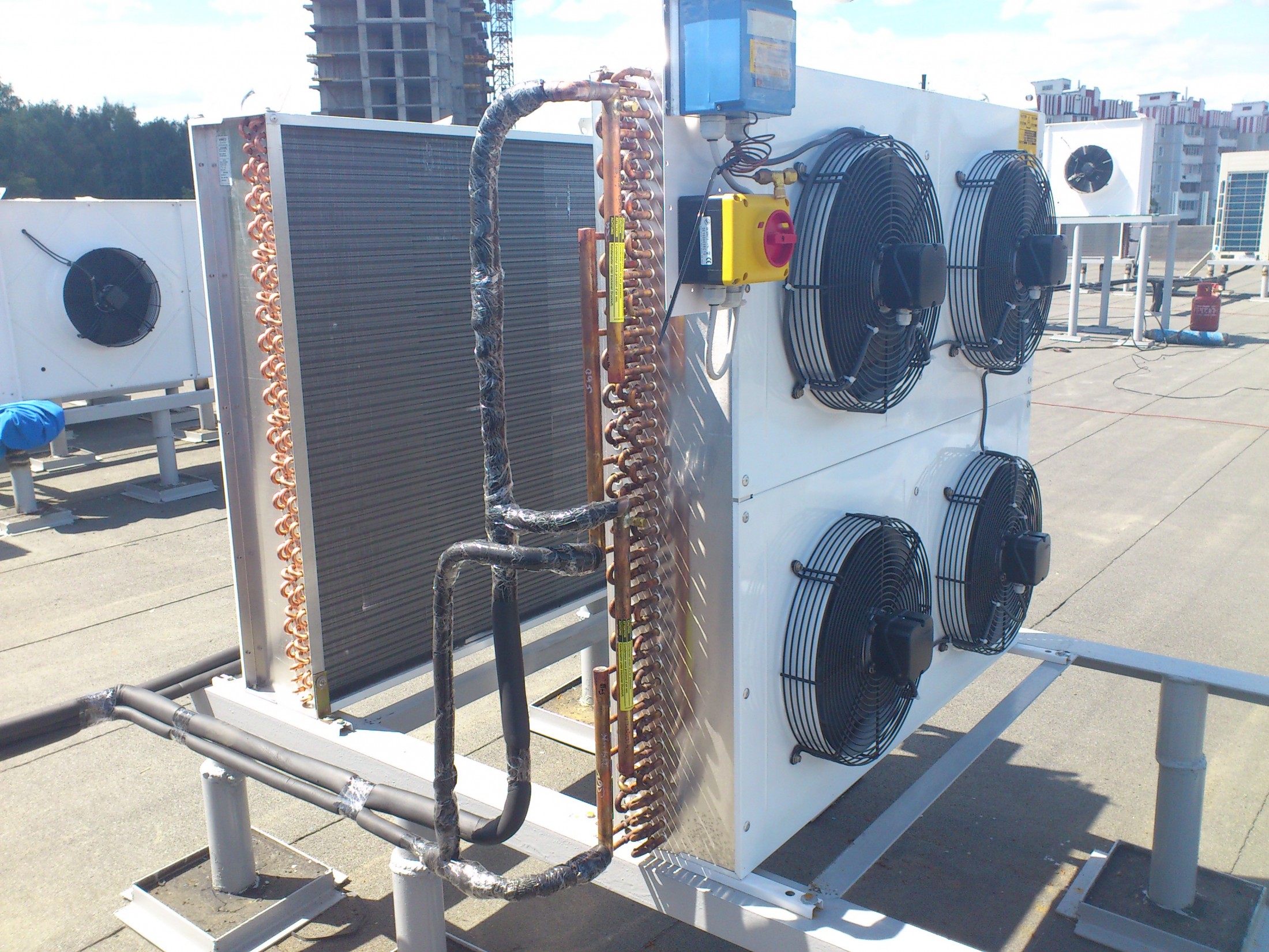

  4. Расположение наружных блоков. В исполнительной схеме точно указываются точки, где устанавливаются внешние блоки вентиляторов и кондиционеров.
  5. Подписи и штаммы. Все изменения, вносимые в проектную документацию, заверяются обеими сторонами.

Соблюдение правил и проверка соответствия чертежей нормам требуют большого объема знаний и опыта в строительно сфере. Наша компания соответствует всем этим критериям. Профессиональные проектировщики помогут вам решить проблемы с расчетом проекта, его сопровождением и утверждением.
