Проектирование системы дымоудаления

Проектирование системы дымоудаления от «ЕвроХолод» (Москва). Получите коммерческое предложение на проектирование системы дымоудаления, позвонив по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail info@evro-holod.ru или отправьте быструю заявку


Прайс-лист на проектирование Подробнее о дымоудалении

Проектирование системы дымоудаления

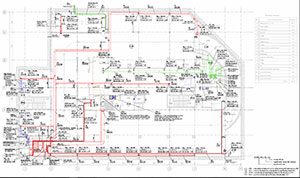

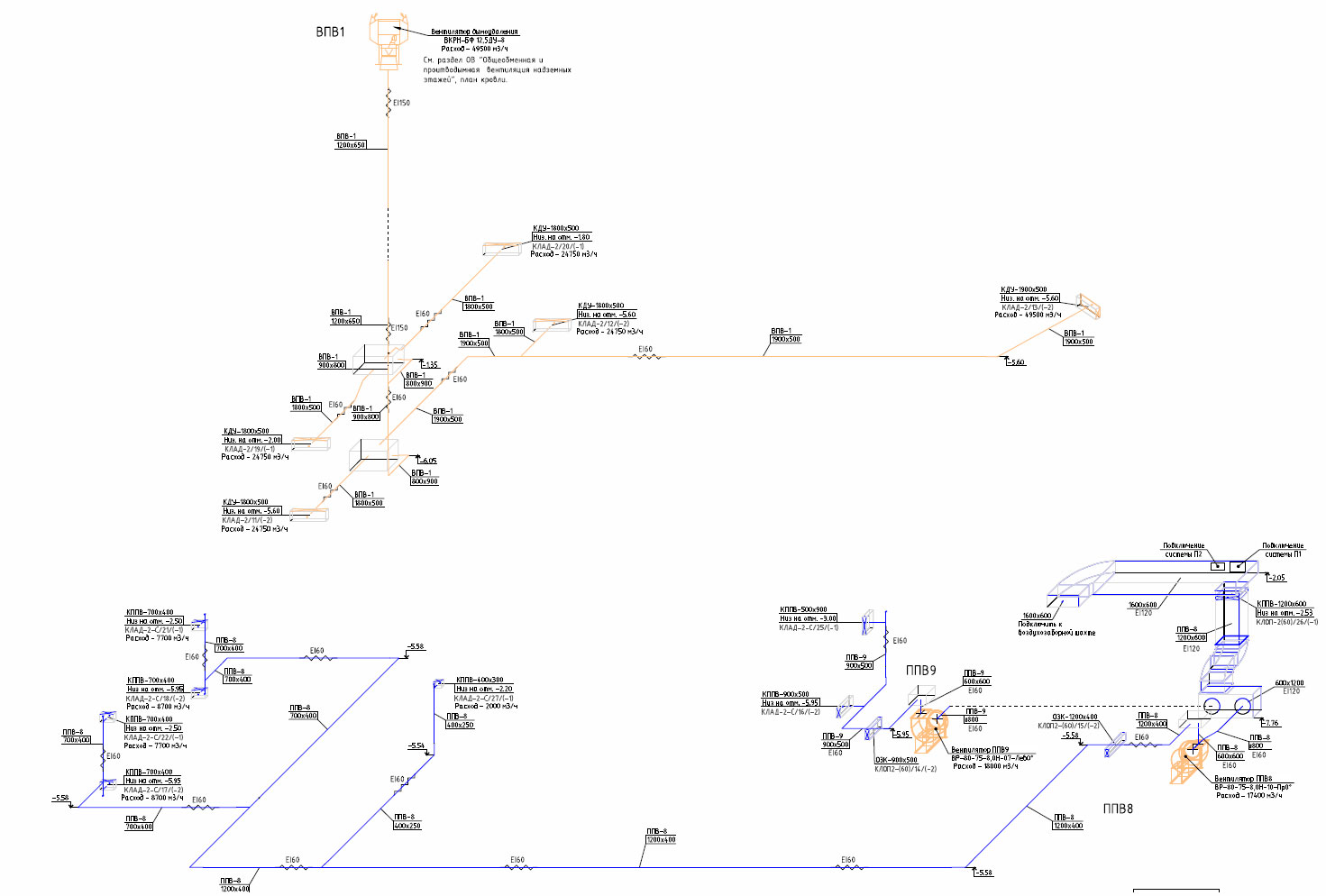

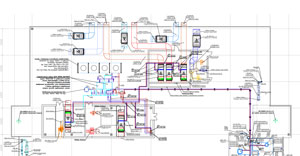

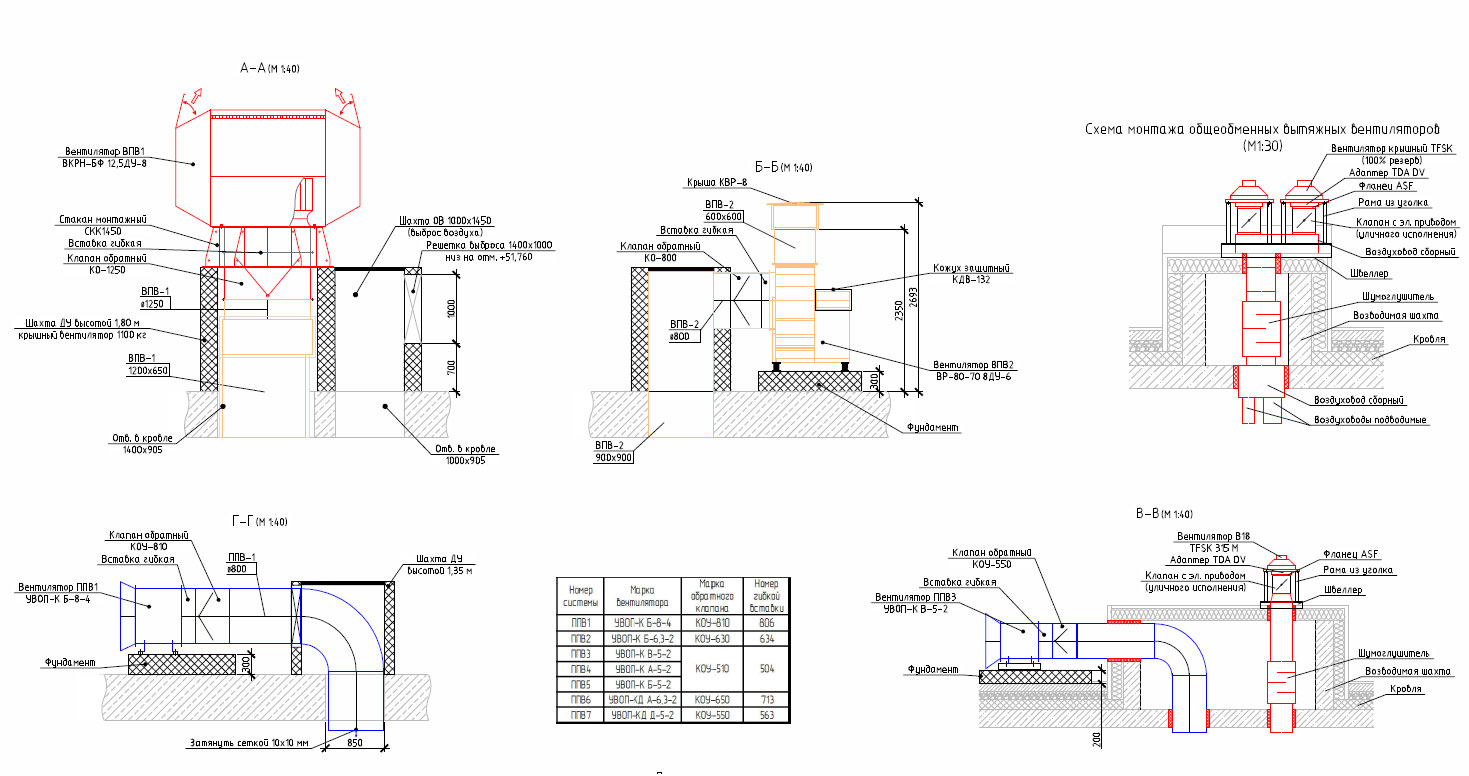

Примеры проектов

Система дымоудаления – важнейший элемент в организации противопожарной защиты любого помещения, создание условий для безопасной эвакуации людей в случае возникновения задымления и пожара. Это основа любой системы пожарной безопасности на объекте и обязательно должна присутствовать во всех зданиях, независимо от их назначения.

Дым можно выпустить наружу сквозь открытое окно, фрамугу или форточку. Но, так можно справиться лишь с легким задымлением. Для более сложных случаев нужна полноценная система проветривания помещения, которая сможет удалить за пределы строения и дым, и «лишнюю» температуру. Стоит помнить, что угарный газ и прочие составляющие дыма причиняют здоровью людей намного больше вреда, чем само пламя пожара. Поэтому система дымоудаления является обязательным элементом противопожарной системы, обслуживающей коммунальные или жилые строения.

  • Оптимизация расходов
  • Энергоэффективность
  • Квалификация
  • Комплексный подход
  • Подбор оборудования: оптимально подобранные характеристики вентустановок и не самый дорогой бренд производителя в соотношении цена – качество, значительно уменьшают стоимость оборудования и не влияют на необходимые параметры.
  • Оптимизация воздуховодов: правильно рассчитанные и оптимально расположенные трассы воздуховодов снижают необходимый объем жестяных изделий, следовательно уменьшаются расходы.
  • Предотвращение переделок: вам не потребуется изменять архитектурные и инженерные решения по сопутствующим коммуникациям, не предусматривающие наличие систем вентиляции на стадии проектирования, что избавит вас от бессмысленных расходов на переделки, доработки и замену оборудования.
  • Возможно существенно уменьшить эксплуатационные расходы электричества и горячей воды, учитывая это в проектировании систем вентиляции и кондиционирования.
  • Для этого используются системы с рекуперацией тепла, рециркуляция приточного воздуха и оборудование с оптимальным электропотреблением.
  • Практический опыт: наши проектировщики имеют не только теоретические знания, но и опыт ведения объектов и сдачи государственным службам.
  • Готовые решения от 2 дней: планы для помещений в рамках 2000 м2 будут готовы в течение 2 - 5 дней, в зависимости от сложности объекта.
  • Доработка проекта бесплатно: в большинстве случаев проект необходимо дорабатывать из-за изменений архитектурных, дизайнерских и технологических решений.
  • В наличии все необходимые документы: сертификаты проектного СРО и ISO-9001, лицензия МЧС и др.
  • У нас множество выполненных объектов и реальные отзывы клиентов.
  • Проектируем комплексное решение, в котором все разделы инженерных систем согласованы между собой.
  • «ЕвроХолод» также организует подбор оборудования, монтаж и дальнейшее обслуживание.
  • Мы гарантируем качество своих услуг и выполняем их в сжатые сроки.
  • Учитываются все пожелания заказчика и вносятся необходимые правки.

Основная задача систем дымоудаления – отвод дыма при возгораниях, сокращение материального ущерба при пожарах, предупреждение образования человеческих жертв.

При срабатывании пожарной сигнализации включается противопожарная вентиляция. Система дымоудаления начинает активно удалять продукты горения и дым из очага возгорания, а также препятствовать их распространению по другим зонам помещения. Вентиляторы подпора направляют чистый воздух в пожарные и основные выходы, на лестничные пролеты и в лифты.

При отсутствии системы дымоудаления токсичный дым накапливается в здании, что представляет собой потенциальную опасность.

При проектировании системы дымоудаления наши специалисты точно рассчитают все необходимые параметры, помогут подобрать качественное оборудование подходящей ценовой категории и сделать систему дымоудаления удобной в эксплуатации.

По завершении проектных работ Заказчик получает всю необходимую документацию для осуществления монтажных работ.

Цена проектирования. Online-калькулятор

Скидка 50% от стоимости проекта при покупке оборудования! Отправьте заявку прямо сейчас.

Выберите тип помещений:
Площадь:
м2

Вентиляция

Кондиционирование

Холодоснабжение

Отопление

Теплоснабжение

Водоснабжение

Водоотведение

Электроосвещение и электрооборудование внутренних сетей

Дымоудаление

СКИДКА при заказе проекта нескольких разделов!

Online расчет носит информационный характер. Для получения коммерческого предложения необходимо сделать запрос менеджеру.

Акции и cкидки

При проведении комплексного проектирования в Компании «ЕвроХолод»:

  • Предоставляем скидку на общую стоимость комплексного проектирования при условии проектирования 3-х и более разделов
  • Предоставляем скидку на поставку оборудования и материалов
  • Проводим инструктаж по управлению смонтированными системами
  • Предлагаем бесплатное разовое сервисное обслуживание (при условии реализации проекта «под ключ» – проектирование, поставка, монтаж)

Наша Компания совместно с комплексным проектированием предоставляет дополнительные услуги:

  • Предоставление смет и листов подбора оборудования на основании проектной документации
  • Разработка инженерной документации для проведения тендера. Мы поможем выбрать наиболее подходящее именно Вам решение
  • Разработка мероприятий по обеспечению соблюдения требований энергетической эффективности, составление энергетического паспорта
  • Подбор и поставка оборудования и материалов
  • Проведение монтажных работ
  • Проведение сервисного обслуживания
  • Переподбор оборудования

Стадии проектирования

Стадия "П"

Стадия «П» предназначена для проведения экспертизы проекта и получения разрешения на строительство, для согласования с заказчиком, специализированными структурами.

На стадии проекта ("П") разрабатывается проектная документация, в состав которой входит:

  • Пояснительная записка с общим описанием концепции, принятой для объекта по разделам
  • Лист общих данных и характеристик инженерных систем
  • Планы инженерных систем по этажам в одну линию
  • Принципиальные схемы систем
  • Спецификация основного оборудования

Стадия "Р"

На стадии «Р», после согласования дизайна и архитектуры, предоставляется рабочая документация для проведения строительно-монтажных работ.

Разработка рабочего проекта ("Р") включает в себя весь комплекс расчетно-проектных работ, в состав которых входит:

  • Расчёт воздухообмена, аэродинамический расчет, расчет теплопритоков и теплопотерь, гидравлический расчет
  • Лист общих данных и характеристик принятых инженерных систем
  • Планы всех этажей с разводкой инженерных систем с указанием всех сечений (диаметров), расчетных расходов, типов и количества воздухораспределительных устройств, привязок оборудования, электрических нагрузок и другой необходимой информацией для монтажа инженерных систем
  • Аксонометрические схемы инженерных систем
  • Спецификация оборудования и материалов
  • Смета с объемами работ

Проектирование системы дымоудаления предполагает разработку специальной приточно-вытяжной системы, которая выполняет следующие основные функции:

  • Предотвращение распространения огня и дыма
  • Снижение задымленности на путях эвакуации
  • Снижение температуры воздуха в помещении
  • Удаление продуктов сгорания из помещения
  • Поддержание концентрации кислорода в нормальном состоянии
  • Контроль и своевременное оповещение о возникновении источника возгорания
  • Подача свежего воздуха и прочее

Противопожарная система вентиляции функционирует по законам физики: холодный воздух опускается вниз помещения, а теплый – поднимается вверх. Оборудование для отвода теплого воздуха позволит сдерживать повышение температуры и уменьшить негативное воздействие дыма на организм человека.

Что Вы получите в результате проведения проектирования

  • Проект инженерных систем (в соответствии с действующими нормами, правилами, ГОСТами)
  • Графическую часть проекта (отображает принятые решения в виде схем, чертежей и других графических форм)
  • Пояснительные записки к проекту (содержит описание принятых технических и прочих решений и результаты расчетов)
  • Спецификации оборудования и материалов

Проектирование сопровождается целым рядом различных работ, так как в системах обеспечения микроклимата и очистки воздуха используется современное и высокотехнологичное оборудование. Из-за этого проектирование требует точных инженерных расчётов и тщательной проработки.

От грамотности выполнения проекта системы дымоудаления зависит безопасность людей. Большой опыт работы в этой сфере позволяет нашей Компании создавать эффективные качественные решения, не нуждающиеся в дополнительном согласовании. Согласно Вашим пожеланиям специалисты Компании произведут расчеты, подготовят рабочую документацию и проект, выполнят поставку, монтаж и пуско-наладку оборудования, проведут тестирование и испытание системы.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта Сроки
  Стадия «П» Стадия «Р»
До 300 м2 от 7 рабочих дней от 7 рабочих дней
300-600 м2 от 10 рабочих дней от 15 рабочих дней
600-1000 м2 от 20 рабочих дней от 25 рабочих дней
1000-2000 м2 от 30 рабочих дней от 40 рабочих дней
Свыше 2000 м2 Определяется индивидуально

Данные, которые предоставляет заказчик

  • Архитектурно-строительные чертежи здания
  • Дизайн проекта (при наличии)
  • Технологический проект (при наличии)
  • Проектные данные на существующие инженерные системы (при наличии)
  • Техническое задание на проектирование (как правило, составляется совместно с проектной организацией)

Этапы разработки проекта

В зависимости от сложности объекта содержание и объем проекта меняется, но можно выделить основные этапы:

  • Получение исходных данных об объекте (помещения для оснащения системой дымоудаления, перечень лифтовых шахт и лестничных клеток, куда планируется поступление чистого воздуха);
  • Расчет параметров СДУ с учетом методических рекомендаций;
  • Подбор необходимого оборудования;
  • Подготовка и выпуск рабочего проекта системы дымоудаления с поэтажными планами, чертежами.

При расчете и разработке схемы дымоудаления учитывают следующие параметры помещения:

  • материал постройки здания;
  • этажность сооружения;
  • план аварийной эвакуации;
  • состояние действующей вентиляционной системы;
  • дымопроницаемость помещения;
  • наличие и расположение окон в здании;
  • состояние и материал изоляции;
  • тип внутренней и фасадной отделки.

В расчет берутся все факторы, влияющие на скорость распространения и количество дыма во время пожара.

Проектируя систему, мы всегда стремимся к ее возможному упрощению, т.к. в дальнейшем Заказчику придется ее обслуживать как жизненно важную для здания.

Назначение нормативных документов – защита людей, а у проектировщика задача более широкая. В проекте делается упор на разработку экономичной системы, которая отвечает условиям Заказчика и нормативным требованиям. Для проектировщика это задача для поиска компромисса.

Проектировщик, пользуясь всей проектной документацией, составляет схему взаимодействия системы дымоудаления с другими системами ОВК.

Особенности проектирования системы дымоудаления

При разработке проекта и выполнении монтажных работ системы дымоудаления специалисты рекомендуют брать во внимание ряд принципиально важных моментов:

  • целостность дымопроницаемых конструкций;
  • размещение огнестойких перегородок в общей схеме вентиляции;
  • возможность тестирования системы дымоудаления «холодным дымом»;
  • в местах прохождения воздуховодов через ограждающие сооружения необходимо монтировать огнезащитные клапаны;
  • в отдельных регионах надо учитывать сейсмические нагрузки.

На разводку воздуховодов существенное влияние оказывает расположение огнестойких перегородок. Изменения места размещения такой перегородки может повлечь за собой переустройство разводки воздуха. Особенно актуально это, если в каждом помещении используется отдельная приточная установка.

Система дымоудаления похожа на обычную приточно-вытяжную вентиляцию. Поэтому проектирование системы дымоудаления ведется практически по тем же правилам, но с учетом некоторых особенностей,например:

  • Мощные подпорные и вытяжные вентиляторы следует активировать только при обнаружении задымления, поэтому систему отведения придется доукомплектовать датчиками контроля оптической проницаемости воздуха (детекторами дыма).
  • Вытяжные каналы системы дымоудаления необходимо расположить поблизости от несущих элементов и балок перекрытий, поскольку вместе с дымом из помещения уйдет и горячий воздух, что приведет к снижению температуры в зоне горения. В итоге у балок и несущих элементов появляется шанс уцелеть в пламени пожара.
  • Приточные каналы следует заводить только со стороны коридора, а вытяжные раструбы монтируются только со стороны комнаты. С помощью такой компоновки мы можем локализовать и сдерживать пожара, подавляя распространение очага возгорания на другие помещения.

Система дымоудаления похожа на классическую вентиляцию лишь внешне. Хотя симбиоз этих сетей возможен – существуют особые вентиляционные системы с функцией дымоудаления, строительство которых ведется с учетом вышеупомянутых особенностей.

Сложности проектирования

Размещение огнестойких перегородок оказывает существенное влияние на разводку воздуховодов, поэтому их размещают перед составлением детализированной схемы вентиляции. Изменение расположения указанных перегородок позднее может стать очень большой проблемой для проектировщика системы дымоудаления. Примером служит ситуация с системой типа «сэндвич», когда огнестойкая перегородка разделяет помещения на одном этаже. Перемещение перегородок может повлечь за собой переделку разводки воздуха, в особенности, если для каждой зоны задымления используется отдельная приточная установка.

Единственно надежным способом натуральных испытаний системы дымоудаления является создание источника горячего дыма. Поскольку это практически невозможно, обычно в испытаниях используется холодный дым. Таким образом, настоящая проверка эффективности системы дымоудаления откладывается до случая возникновения пожара, что, к счастью, бывает редко. А из-за редкой возможности натуральных испытаний совершенствование систем дымоудаления, подкрепленное серьезными доводами в пользу новой технологии, отстает от систем ОВК повседневного использования (отопления и охлаждения).

Принципы проектирования систем дымоудаления могут быть различными, а возможность их реальных испытаний возникает не часто, просвещение в этой области чиновников, ответственных за стандарты, проектировщиков, архитекторов и владельцев зданий представляет собой серьезную задачу, которую нелегко решить. Ведущими разработчиками систем дымоудаления являются инженеры ОВК, они же принимают непосредственное участие в процессе обучения других специалистов.

Технический отдел решает следующие задачи:
  • Разработка полного комплекта проектной документации
  • Согласование проектной документации с надзорными органами и другими городскими службами
  • Техническая экспертиза имеющегося оборудования и выдача рекомендаций по его использованию, модернизации или замене
  • Экспертиза готовых проектов
  • Авторский и технический надзор за выполнением монтажных работ

Рабочий цикл системы дымоудаления

  • В помещении возник очаг возгорания – срабатывает дымовой датчик
  • Сигнал от датчика поступает на диспетчерскую станцию
  • Система общеобменной вентиляции автоматически выключается и все огнезадерживающие клапаны закрываются
  • В зоне возгорания в системе дымоудаления открывается клапан для удаления дыма
  • Одновременно включается вентилятор дымоудаления и подпора воздуха

Система дымоудаления рассчитана на «выкачивание» дыма из одного очага возгорания. То есть, весь дым удаляется из одной решетки системы (условно одной, так как на каждую зону может приходиться по несколько решеток). На остальных этажах и зонах помещения противопожарные клапаны системы будут закрыты.

Ориентировочный состав типовой системы дымоудаления

  • Приточные каналы, нагнетающие воздух в обслуживаемую зону со стороны коридоров, лестничных площадок и лифтовых шахт. Эти каналы обеспечивают насыщение воздухом маршрута эвакуации жильцов или персонала. Напор в приточном канале генерирует вентилятор подпора, монтируемый со стороны улицы или крыши.
  • Вытяжные каналы, откачивающие воздух из обслуживаемой зоны. Эти каналы обеспечивают дымоудаление, снижая температуру в зоне горения. Ведь из обслуживаемого помещения откачивается только горячий воздух, напитанный продуктами горения. Разрежение в вытяжном канале генерирует вентилятор дымоудаления.
  • Дополнительные каналы, облегчающие проветривание помещения. Их реализуют с помощью особых клапанов, люков, фрамуг и форточек, врезаемых в стены, перекрытия или окна. При этом клапаны, фрамуги и люки для дымоудаления должны работать от электропривода, активируемого по сигналу системы пожаротушения.

Виды систем дымоудаления

Система дымоудаления по функциональным особенностям бывает двух видов: статистическая и динамическая. Статическая система дымоудаления работает по принципу отключения вентиляции и не дает дыму проникнуть в другие помещения. Динамическая система при помощи вентиляторов удаляет дым из помещений и обеспечивает приток свежего воздуха. Вентиляторы в динамических системах могут быть отдельными для удаления дыма и подачи чистого воздуха для создания избыточного давления либо выполнять обе эти функции в определенной последовательности.

Система дымоудаления с единой приточной установкой для всех зон очень сложна. Для упрощения монтажа, наладки и долговременной эксплуатации проектировщики должны предусматривать отдельную вентустановку для каждой зоны.

Все системы дымоудаления взаимодействуют с другим инженерным оборудованием помещения, наибольшее значимы - электросеть и система пожарной безопасности. Поскольку дымозащитные клапаны закрываются по сигналу о пожаре, разрешается не устанавливать эти клапаны в воздуховодах системы дымоудаления, т. к. эта система во время пожара должна работать. Однако это исключение не касается огнезадерживающих клапанов, которые должны устанавливаться в воздуховодах системы дымоудаления в местах прохождения сквозь огнестойкие перегородки.

Для проектировщика системы дымоудаления очень важно координировать свою работу с другими специалистами, чтобы убедиться в надежности и правильном размещении защитных перегородок, проверить электропитание оборудования, связь с пожарной сигнализацией и системой пожаротушения. Корректное функционирование газовой системы пожаротушения может быть нарушено работой системы дымоудаления, т. к. перемещение воздуха, необходимое для дымоудаления, может привести к снижению концентрации газа до уровня, недостаточного для тушения огня.

В соответствии со строительными нормативами - системами дымоудаления должны оборудоваться высотные постройки (более 10-ти этажей) с классом пожаробезопасности – В, помещения без естественной вентиляции, подземные сооружения, тюрьмы, больницы и прочие учреждения, в которых сосредотачивается большое количество людей.

По типу управления системы дымоудаления делятся на автоматические и полуавтоматические.

Здания, оснащенные большим количеством оборудования и инженерных систем, желательно обустраивать автоматической системой дымоудаления. Комплексная система пожаротушения и дымоудаления практически исключает риск возгорания и распространения пожара, подавая сигнал о малейших поломках оборудования. В автоматических системах дымоудаления предусмотрены дымовые датчики, срабатывающие при появлении очага возгорания, и подающие сигнал для включения в работу вентиляторов и противопожарных клапанов.

Объекты

В компании «ЕвроХолод» проектирование проводится только квалифицированными специалистами, обладающими опытом работы и высокими профессиональными навыками в области решения инженерных задач любой степени сложности для объектов различного назначения:

  • Офисы и административные здания
  • Квартиры и коттеджи
  • Кафе и бары
  • Бассейны
  • Торговые помещения
  • Производственные здания и помещения
  • Спортзалы, фитнес-центры
  • Культурно-зрелищные учреждения (кинотеатры, развлекательные центры)
  • Гостиницы, отели
  • Автостоянки, автосервисы, АЗС
  • Санатории, пансионаты, дома отдыха
  • "Чистые помещения", поликлиники, больницы
  • И другие объекты ...

Наши объекты

О проектировании

Проектирование - это целый комплекс работ по расчету различных инженерных систем с целью достижения сбалансированной работы при сохранении основных расчетных параметров объекта, оценка необходимого количества, качества и номенклатуры оборудования, составления рабочих схем, чертежей, перечней оборудования и обоснования выбора того или иного технического решения.

По результатам многочисленных исследований установлено, что работоспособность людей, чувство комфорта в большей степени зависят от таких параметров микроклимата, как:

Нормальный микроклимат обеспечивают грамотно выполненные проекты, качественное оборудование и профессиональный монтаж.

Проект системы дымоудаления составляется на основе строительных норм и правил, где прописаны минимальные требования к противопожарной системе вентиляции.

Нормативные документы определяют возможности системы дымоудаления:

  • максимальное число людей в помещении;
  • площадь обслуживаемого здания.

Основной нормативный документ при проектировании систем дымоудаления - методические рекомендации «Расчетное определение основных параметров противодымной вентиляции зданий» ФГУ ВНИИПО МЧС России от 2008 г.

Проектирование должно быть ориентировано на применении оборудования, которое будет надежным в работе, простым в эксплуатации и с высокой ремонтопригодностью.

Планировать инженерные системы лучше всего на стадии проектирования объекта или его ремонта. В этом случае все коммуникации и оборудование можно правильно разместить, грамотно интегрировать все инженерные системы и согласовать с дизайнерским проектом.

Плюсы комплексного проектирования

  • Комплексное решение, в котором все разделы инженерных систем согласованы между собой, учтены и объединены в единое целое: дизайн проекта, системы вентиляции и дымоудаления, кондиционирования и отопления, автоматика, водоснабжение и канализация, пожарная сигнализация, пожаротушение, слаботочные системы, теплоснабжение, электроосвещение и др.
  • Сокращение финансовых вложений
  • Снижение рисков
  • Экономия времени и сроков выполнения работ по объекту

Качественный проект инженерных систем, разработанный профессионалами, - залог успеха всей реализации проекта в целом. Специалисты проектного отдела компании «ЕвроХолод», опытные проектировщики, готовы в минимальные сроки подготовить для Вас проект, учитывая все особенности Вашего объекта, Ваши пожелания и самые актуальные и технически интересные решения в области инженерных систем.

Опыт показывает, что без проекта возникают ситуации, когда даже самое технически верное решение в одной из областей инженерии, самое лучшее оборудование и качественный монтаж не дают того результата, который хотели получить в итоге. Причина тому - узконаправленный, а не комплексный подход к решению поставленной задачи. Проектирование предоставляет возможность создать полноценное решение, увидеть Ваш объект таким, каким он будет после завершения всех работ. Оно позволяет еще до начала реализации проекта проработать и учесть все нюансы, вплоть до самых, казалось бы, незначительных, которые могли бы впоследствии каким-либо образом повлиять на успешную реализацию проекта.

Обратите внимание, что при отсутствии проекта могут возникнуть проблемы при монтаже из-за неслаженности работы различных инженерных систем.

Смотрите фотографии с объектов:

Отправьте заявку на проектирование

    Отправить и получить ответ

    Мы заботимся о здоровье и комфорте наших клиентов! Поэтому при проектировании инженерных систем нашими специалистами учитываются все действующие стандарты и нормативы. Проектирование выполняется инженерами Компании ЕвроХолод с гарантией полного соответствия санитарным, противопожарным, экологическим и прочим нормам Российской Федерации. Мы отвечаем за безопасность и эффективную работу спроектированных нами инженерных сетей.

    Заказать проект или получить консультацию можно, позвонив нам по тел. +7 (495) 745-01-41, написав письмо на почту info@evro-holod.ru

    Мы - профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.


    Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

    Ждем Вашего звонка по телефону: +7(495) 745-01-41

    Наш email: info@evro-holod.ru

    О компании , Отзывы , Наши объекты , Контакты

    Отправить запрос и получить коммерческое предложение

    Уважаемые клиенты! В период высокого сезона наша компания занимается только комплексным оснащением строительных объектов, в связи с этим розничная продажа мелких комплектующих и монтаж сплит-систем временно не осуществляются. Для других видов работ рассматриваем объекты более 500м2.

    Оборудование Daikin и Kentatsu по специальной цене

    Проектирование дымоудаления
