Пожарное дымоудаление

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Исправная работа системы дымоудаления сдерживает пожар и позволяет людям с наименьшими потерями выбраться наружу. Существуют строительные нормы, согласно которым в высотных домах обязательно наличие системы дымоудаления. Также она необходима в подземных строениях и там где отсутствует естественная вентиляция.

Нет времени разбираться?
Получить консультацию

Схематика работы противодымной вентиляции и дымоудаления довольно сложная, потому, как сам конструктив состоит из клапанов, фонарей, автоматики и различных датчиков.

Возможные способы управления ДУ — ручной и автоматизированный, но задача у них одна – спасение человеческих жизней, оказавшихся в зоне бедствия.

Кроме сложности конструкционный комплекс приборов и устройств для удаления дыма стоит недешево, но когда это касается безопасности людей, дороговизна уходит на второй план.

По типу работы конструкции дымоудаления подразделяются на гравитационные и автоматические (с принудительной системой дымоудаления). Вентиляция работает по принципу вдохвыдох, то есть обеспечивает свежим воздухом и вытягивает прежний наружу.

Также комплекс дымоудаления не дает возможности распространяться дыму во время пожара, чистит воздух, не дает помещению перегреваться и очищает воздух от пепла и ядовитых газов.

Можно разделить системы дымоудаления по принципу функционирования на автоматические и гравитационные.

Пожаротушение

Тип автоматической установки пожаротушения, вид огнетушащего вещества и способ его подачи в очаг пожара определяются в зависимости от вида горючего материала, объемно-планировочных решений здания, сооружения, строения и параметров окружающей среды.

Автоматические установки пожаротушения бывают:

  • Водяные
  • Пенные
  • Газовые
  • Порошковые
  • Другие

Водяные установки

Водяные установки пожаротушения используют в качестве огнетушащего вещества воду или воду с добавками.

Вода — основное огнетушащее вещество, наиболее доступное и универсальное. Вода имеет хорошее охлаждающее свойство, которое обусловлено её высокой теплоемкостью при нормальных условиях.

Водяное пожаротушение

Вода является наиболее широко применяемым средством тушения пожаров, связанных с горением различных веществ и материалов. Достоинствами воды являются её дешевизна и доступность, относительно высокая удельная теплоемкость, высокая скрытая теплота испарения, химическая инертность по отношению к большинству веществ и материалов.

Воду нельзя применять для тушения веществ, бурно реагирующих с ней с выделением тепла, горючих, а также токсичных и коррозионно-активных газов. К таким веществам относятся многие металлы, металлоорганические соединения, карбиды и гидриды металлов, раскаленные уголь и железо. Кроме того, нельзя применять воду для тушения нефти и нефтепродуктов, поскольку может произойти выброс или разбрызгивание горящих продуктов.

Пенные установки

Пенные установки пожаротушения используются преимущественно для тушения легко воспламеняющихся жидкостей и горючих жидкостей в резервуарах, горючих веществ и нефтепродуктов, расположенных как внутри зданий, так и вне их. Особенность пенных установок — наличие резервуара с пенообразователем и дозирующих устройств при раздельном хранении компонентов огнетушащего вещества.

Другая отличительная особенность установок пенного пожаротушения — применение пенных оросителей или генераторов.

Пенное пожаротушение

Пена — наиболее эффективное и широко применяемое огнетушащее вещество изолирующего действия, представляет собой коллоидную систему из жидких пузырьков, наполненных газом.

Тестирование пенной системы автономного пожаротушения

В зависимости от области применения пенообразователи делятся на две группы: общего и целевого назначения. Пенообразователи общего назначения имеют углеводородную основу и предназначены для получения пены или растворов смачивателей для тушения пожаров твёрдых сгораемых материалов (класс А) и горючих жидкостей (класс В). Пенообразователи целевого назначения используются при тушении нефти, нефтепродуктов и полярных органических жидкостей.

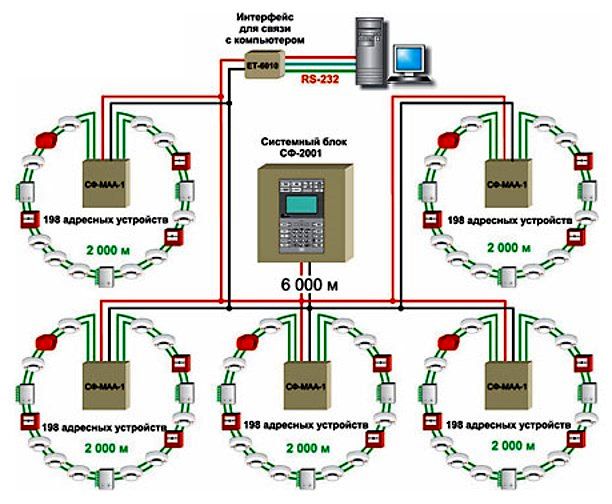

Схема адресно-опросной системы пожарной сигнализации

Газовые установки

Газовые установки пожаротушения — совокупность технических стационарных технических средств пожаротушения для тушения очагов пожара за счёт автоматического выпуска газового огнетушащего вещества (состава). По конструктивному исполнению могут быть двух типов: централизованные и модульные. В качестве огнетушащих веществ используются сжиженные и сжатые газы.

Широкое применение из газообразных разбавителей находит диоксид углерода. Особенностью диоксида углерода является его способность образовывать хлопья «снега». При поверхностном тушении «снежным» диоксидом углерода его разбавляющее действие дополняется охлаждением очага горения. Диоксид углерода нельзя применять для тушения пожаров щелочных и щелочно-земельных металлов, развитых пожаров тлеющих материалов.

Порошковые установки

Порошковые установки пожаротушения используют огнетушащий порошок. Применяются для локализации и ликвидации пожаров классов А, В, С и электрооборудования (электроустановок под напряжением). Установки могут применяться для локализации или тушения пожара на защищаемой площади, локального тушения на части площади или объёма, тушения всего защищаемого объёма.

Пожаротушение особенно необходимо в помещениях, в которых хранятся важные документы и другие вещи, которые не подлежат восстановлению и (или) их трудно быстро эвакуировать в случае пожара.

Автоматические установки пожаротушения предназначены для ликвидации пожара:

  • до возникновения критических значений пожара;
  • до наступления пределов огнестойкости строительных конструкций;
  • до причинения максимально допустимого ущерба защищаемому имуществу;
  • до наступления опасности разрушения технологических установок.

Какое оборудование используется для создания системы дымоудаления?

Оборудования для устройства системы дымоудаления может быть специального или общего назначения.

  • Специальное оборудование используется только в том случае, если имеется задымление. Оно не заменяется на протяжении всего срока службы здания. Управлять таким оборудованием сравнительно просто, поскольку оно применяется исключительно для одной цели. Несмотря на это преимущество, для установки потребуется специальное место, при этом не обойтись без регулярного техобслуживания для поддержания надёжности работы. Примеры устройств представлены в виде вентиляторов, которые создают избыточное давление в лестничных клетках, или в виде вентиляторов для вытяжки дыма из атриумов.
  • Общее оборудование применяется для иных нужд ОВК, при этом может использоваться для удаления дыма при возникновении пожара. В данном случае также потребуется техническое обслуживание, поскольку устройство используется каждый день. К преимуществам стоит отнести то, что нет необходимости создавать специальное место и то, что оборудование используется для любых целей. Несмотря на эти преимущества, существуют и недостатки, суть которых заключается в сложности регулирования за счёт многофункциональности. Также есть риск нанесения вреда системе во время реконструкции систем ОВК. Наглядным примером является приточный вентилятор кондиционера, с помощью которого создаётся избыточное давление.

Если есть необходимость сделать эффективное дымоудаление и подпор воздуха, нормы проектирования нужно соблюдать в обязательном порядке. Такие системы обычно монтируются в высотных зданиях, тюрьмах, больницах, подземных сооружениях, транзитных тоннелях и на крытых рынках. Кроме того, это касается атриумов, эвакуационных лестниц, лифтовых шахт, убежищ, курительных комнат и театральных сцен.

Установка дымоудаления

Основные правила устройства системы дымоудаления

Расчёт дымоудаления нужно производить во время проектирования вентиляционной системы. В СНиП есть требования, которые предъявляются к вентиляции. Таких правил достаточно много, при этом есть ещё немало приложений.

Помимо этого существует много пособий с перечнем норм проектирования. Если не следовать этим правилам и требованиям, документ приёмки системы не будет действительным, при этом здание будет непригодным для проживания из-за нарушений пожарной безопасности.

В процессе разработка противодымной защиты нужно учитывать такие факторы:

  • она нужна в коридорах, больших холлах и прочих подобных помещениях;
  • её требуется спланировать для лестниц пожарных и лифтах шахт;
  • другие помещения также нуждаются в надлежащей защите.

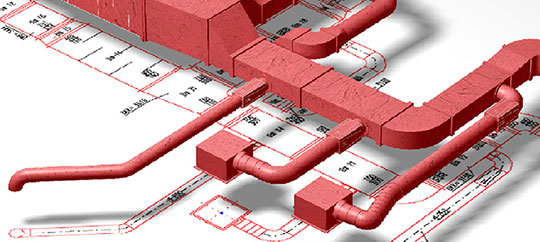

Конструкция систем дымоудаления

Конструкция системы не является сложной. Одна из двух основных ее составляющих – воздуховоды. Делаются они из материалов, способных выдержать очень высокую температуру. Вторая составляющая – вентиляторы, имеющие специальную конструкцию, разработанную для таких систем. Хотя в некоторых случаях вывод дыма происходит через стандартную вентиляцию, не предназначенную изначально для экстремальных случаев.

Но все же, лучший вариант – воздуховоды, установленные отдельно от обычной вентиляции в комплексе с жаростойкими вентиляторами. Имея повышенную прочность, подобное оборудование не боится потока раскаленного воздуха, несущего с собой массу пела с дымом.

Вентиляторы пожарной системы конструктивно отличаются от стандартных механизмов. Основных отличий три. Во-первых, они должны обязательно обладать жаростойкостью, поэтому их производят из надлежащих материалов. Кроме того, работают они, если понадобится, поочередно в двух режимах – нагнетая воздух, или всасывая его. А чтобы выдерживать экстремальные нагрузки, их конструкция обладает увеличенной функциональностью, требующейся для долгой надежной работы. Это во-вторых.

Без монтажа системы дымоудаления здание не допускается к эксплуатации. Это условие непременно.

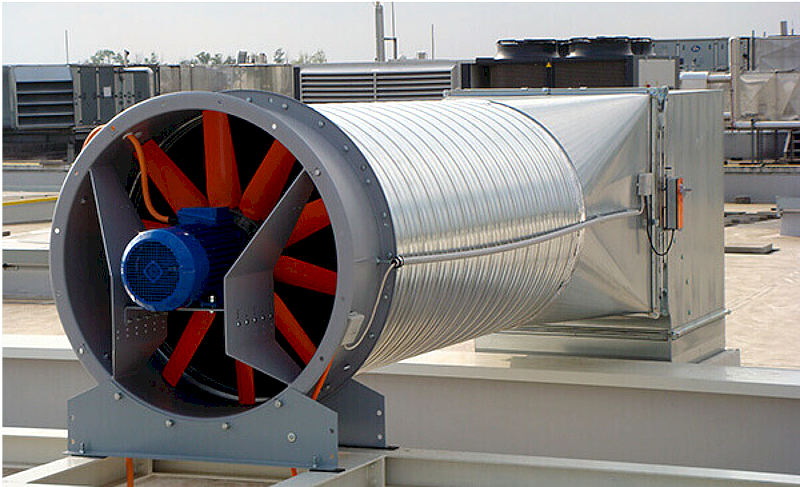

Вентиляторы дымоудаления

Вентиляторы дымоудаления являются наиболее ответственными элементами механических систем противодымной защиты зданий. Они отвечают за удаление возникающих при пожаре газов и за отвод избыточного тепла за пределы обслуживаемого помещения или здания. Они строятся по аэродинамическим схемам общепромышленных вентиляторов, а также по специально разработанным аэродинамическим схемам. Главное отличие вентиляторов дымоудаления от общепромышленных в том, что они способны выдерживать более высокие температуры. Работоспособность вентиляторов при высокой температуре перемещаемой среды обеспечивается конструктивными мерами, позволяющими уменьшить тепловой поток к валу электродвигателя до допустимого уровня, в частности, использованием нержавеющей стали.

В жилых и общественных зданиях, в которых температура горения твердых тел принимается (по нормативным документам) +300°С и температура дыма перед вентилятором с учетом подсосов воздуха в клапанах и шахтах составляет +150...+250°С, устанавливаются вентиляторы, которые могут выдержать в течение часа температуру +400°С. Это, как правило, вентилятор из углеродистой стали со специальной крыльчаткой, осуществляющей обдув электродвигателя. В многофункциональных зданиях применяются вентиляторы из углеродистой или нержавеющей стали, способные выдерживать +400°С в течение 2 часов. Для стоянок автомобилей, гаражей, складов и других помещений, в которых температура горения составляет +450°С, устанавливаются вентиляторы из нержавеющей стали типа 12Х18Н10Т, которые выдерживают температуру +600°С в течение часа или +400°С в течение 2 часов.
В зависимости от особенностей здания и требований заказчика в системе дымоудаления могут использоваться радиальные, осевые или крышные вентиляторы.

Радиальные вентиляторы дымоудаления в классическом исполнении ("улитки") работают в диапазоне давлений от 0 до 2850 Па. Благодаря этому их можно использовать в различных сетях дымоудаления, в том числе с большим аэродинамическим сопротивлением, например, в многоэтажных зданиях. Как правило, рабочие колеса радиальных вентиляторов закрепляются непосредственно на валу электродвигателя (1-я конструктивная схема, модели ВР-80-75-ДУ и др.), реже используется клиноременная передача (5-я схема, модель ВР-85-66-ДУ). Модели радиальных вентиляторов с лопатками, загнутыми назад (ВР-80-75-ДУ; ВР-86-77-ДУ), легко переносят перегрузки по расходу дыма, в то время как вентиляторы с лопатками, загнутыми вперед (ВР-280-46-ДУ и др.), способны развивать наиболее высокое давление и имеют компактные размеры.

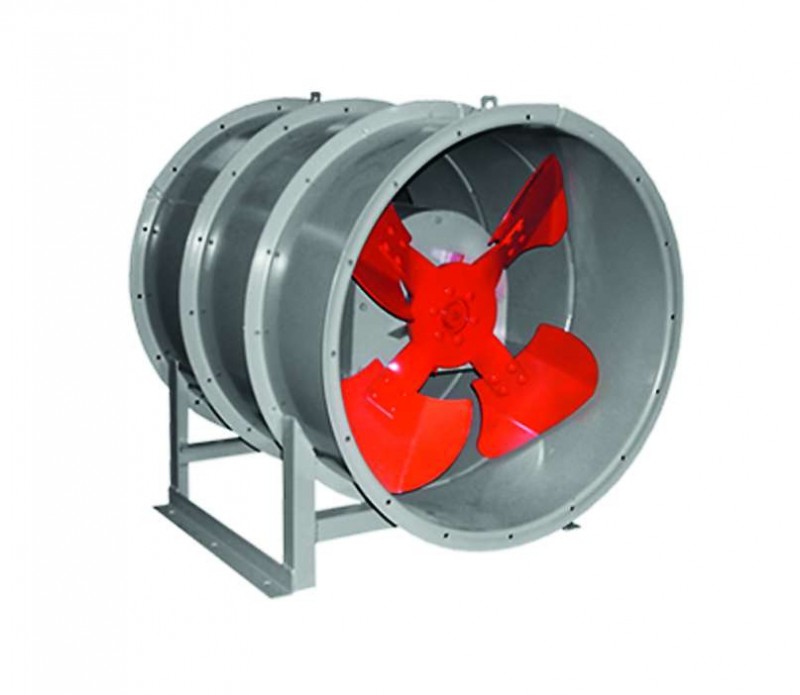

Осевые вентиляторы дымоудаления обычно имеют больший кпд по сравнению с радиальными. Их применяют при больших расчетных расходах дыма и малых аэродинамических сопротивлениях сети (максимальное давление, развиваемое осевыми вентиляторами дымоудаления, обычно не превышает 600-1000 Па), например, для устройства дымоудаления из одноэтажных зданий. Рабочее колесо осевых вентиляторов дымоудаления закрепляется на валу электродвигателя (1-я конструктивная схема, исполнение А), иногда для улучшения характеристик непосредственно за колесом устанавливается спрямляющий аппарат (исполнение Б, например, осевые вентиляторы ВО-25-188-ДУ; ВО-13-284-ДУ). В некоторых моделях осевых вентиляторов (например, вентиляторы ВОД) лопатки рабочего колеса могут устанавливаться под разными углами, благодаря чему вентилятор с одним диаметром колеса обеспечивает целую область режимов. Электродвигатель у осевых вентиляторов дымоудаления, как правило, размещается в теплоизолированной капсуле, защищающей его от воздействия потока горячих газов.

Крышные радиальные вентиляторы обеспечивают значительные расходы при малом или среднем давлении (до 1800 Па), что позволяет эффективно использовать их как в одноэтажных постройках, так и в зданиях повышенной этажности. Густой типоразмерный ряд крышных вентиляторов позволяет обеспечить заданный режим практически без запаса.

Устанавливают крышные радиальные вентиляторы под открытым небом, на кровлях зданий. Как и классические радиальные вентиляторы, они могут иметь рабочее колесо с лопатками, загнутыми вперед (ВКРВ-ДУ) или назад (ВКР-ДУ, ВКРМ-ДУ, ВКРН-ДУ, ВКРС-ДУ). В крышных вентиляторах ВКРВ2х-ДУ - 2 рабочих колеса с загнутыми вперед лопатками, что позволяет достигать наиболее высокого давления (1800 Па) и производительности при сохранении компактной конструкции. Выход потока отводимого из здания дыма и теплого воздуха у крышных вентиляторов дымоудаления осуществляется в две противоположные стороны, за исключением модификаций ВКР и ВКРС, у которых дым отводится в разные стороны в параллельной крыше плоскости, через расположенную на боковой поверхности вентилятора решетку. Кроме того, совсем недавно на российском рынке появилась новая модель вентилятора ВКРВ, в которой дым и теплый воздух отводятся вверх, что предупреждает повреждение поверхности крыши под действием удаляемых высокотемпературных газов.

Подавляющее большинство представленных на рынке вентиляторов дымоудаления имеют климатическое исполнение У, категорию размещения 2 по ГОСТ 15150-69. При защите электродвигателей от атмосферных воздействий и прямого солнечного излучения (штатно такая защита предусмотрена только у крышных и некоторых моделей осевых вентиляторов) допускается установка вентиляторов в условиях умеренного климата по категории размещения 1. То есть, температура окружающего воздуха - от -40 до +40°С, запыленность - не более Юмг/куб. м, относительная влажность - не превышает 80% при температуре +20°С. Окружающая среда не должна быть взрывоопасной и не должна содержать токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию. При установке вентиляторов в техническом помещении следует учитывать большое тепловыделение при перемещении горячей дымовоздушной смеси.

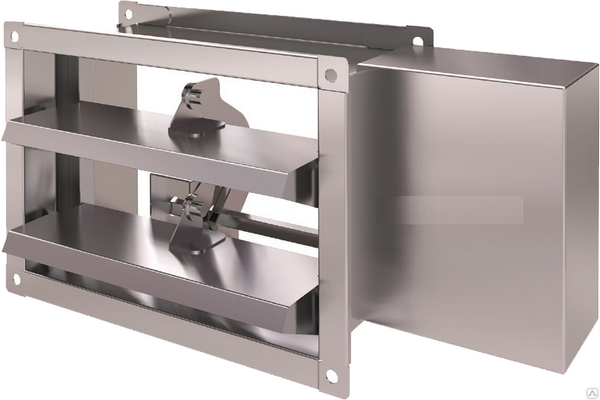

Клапаны дымоудаления

Для установки в системах дымоудаления сегодня используются простые клапаны дымоудаления, которые пригодны только для отвода дыма и теплого воздуха. Кроме того, применяются и универсальные противопожарные клапаны. Их можно использовать не только в системах дымоудаления, но и в общеобменной вентиляции, перекрывая проемы в местах прохода воздуховодов через междуэтажные перекрытия, стены и перегородки (огнезадерживающие клапаны). Вопросы, связанные с назначением, областью применения и требуемыми характеристиками клапанов дымоудаления, а также со способами управления ими при пожаре, достаточно подробно рассмотрены в СНиП 2.04.05-91*, СНиП 2.01.02-89, СНиП 21.01-97*.

Следует отметить, что в общем случае дымовые клапаны выполняют следующие функции:

  • o обеспечение удаления дыма из помещений с очагом пожара или смежных с ним помещений на этаже, где возник пожар;
  • o снижение подсоса воздуха в канал дымоудаления на других этажах здания до требуемого уровня;
  • o обеспечение подачи воздуха в защищаемые от задымления помещения (незадымляемые лестничные клетки, тамбур-шлюзы и т. д.).

Важнейшей характеристикой клапанов дымоудаления является предел огнестойкости - время от начала теплового воздействия в процессе испытаний клапанов до наступления предельного состояния по огнестойкости конструкции клапана при заданном перепаде давления на закрытой заслонке. При обозначении предела огнестойкости дымовых клапанов учитывается один вид предельного состояния - потеря плотности. Обозначение предела огнестойкости клапанов включает букву Е, и цифру, соответствующую времени (мин) достижения нормируемого предельного состояния.

Типичным представителем простейших дымовых клапанов является клапан КПД-4. Он имеет предел огнестойкости Е60, состоит из: корпуса, который изготавливается из оцинкованной стали; размещенных в корпусе заслонки на оси, смещенной относительно центра тяжести; и электромагнитного привода, удерживающего заслонку в нормально закрытом положении. Открытие заслонки осуществляется дистанционно, после подачи напряжения питания на электромагнитный привод, закрытие - вручную.

В стандартном исполнении клапан КПД-4 устанавливается вертикально, исполнительное устройство расположено сверху. Существует и нестандартное исполнение при горизонтальной (или наклонной) установке клапана (при этом лопатка открывается против воздушного потока) и расположении исполнительного устройства сбоку. В данном случае этим устройством является электромагнитный привод с возвратной пружиной и конечным выключателем. Нестандартное исполнение, вследствие усложнения конструкции, более дорогостоящее.

Еще один представитель дымовых клапанов - КДМ-2. Это первый в России сертифицированный клапан дымоудаления, который активно используется с 90-х годов прошлого века. КДМ-2 имеет предел огнестойкости 1,5 часа (Е90), и крепится он к строительным конструкциям или воздуховодам на фланцевом соединении. Клапан оснащается электромагнитным и электромеханическим приводом, может устанавливаться в вертикальных и горизонтальных проемах вытяжных каналов, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов.

Семейство универсальных противопожарных клапанов, которые могут использоваться, в частности, и как клапаны дымоудаления, более многочисленно. Приведем лишь некоторые примеры.

Первым сертифицированным противопожарным клапаном, который может применяться в системах дымоудаления (исполнение с нормально закрытой заслонкой), является КОМ-1.. Предел огнестойкости клапана в режиме дымоудаления - Е120. КОМ-1 изготавливается двухкорпусным, длина клапана зависит от размеров его внутреннего поперечного сечения, заслонка в открытом положении не выходит за габариты клапана. Он имеет прямоугольное сечение и два фланца для присоединения к воздуховодам. Как и подавляющее большинство универсальных клапанов, КОМ-1 работоспособны в любой пространственной ориентации, главное, чтобы при проектировании и их установке в системе противодымной вентиляции учитывалось удобство доступа к приводу клапана и люкам обслуживания устройств, находящихся внутри клапана.

Клапан КЛОП-1 - модель относительно новая, но уже получившая распространение в России. Он выпускается в двух модификациях КЛОП-1 (60) и КЛОП-1 (90) в зависимости от назначения и предела огнестойкости. Так же как и в случае с КОМ-1, каждая модификация клапана КЛОП производится как в качестве огнезадерживающего, так и для дымоудаления. Цифры в скобках (60) и (90) обозначают предел огнестойкости клапанов (Е60 и Е90 в режиме дымоудаления). Их отличительная особенность - они выполняются однокорпусными, и длина, независимо от размеров проходного сечения, составляет 330 мм. Клапаны КЛОП-1 прямоугольного сечения имеют 2 крепежных фланца. Клапаны КЛОП-1 круглого сечения могут оснащаться элементами фланцевого, ниппельного или бандажного соединений. Широкое распространение получили простые и достаточно надежные универсальные клапаны семейства КП-Ф1. Эти клапаны имеют предел огнестойкости Е90 и выпускаются в канальном (с двумя фланцами) и стеновом (с одним фланцем) исполнении. Они оснащаются автоматически и дистанционно управляемым приводом, обеспечивающим срабатывание клапана вне зависимости от пространственной ориентации плоскости его установки. Характерно, что клапаны КП-Ф1 не выпускаются кассетой из нескольких клапанов, но максимальные размеры их проходного сечения достаточно велики- до 1500x1500 мм. Весьма многообразны универсальные клапаны семейства КПУ для стыковки с прямоугольными и круглыми каналами. В "режиме" дымоудаления они имеют предел огнестойкости Е60 (КПУ-1М) и Е120 (КПУ-2), оснащаются электромагнитным и электромеханическим приводом, который устанавливается либо внутри, либо снаружи клапана. Они могут защищать проемы диаметром от 100 миллиметров.
