Дымоудаление административного здания

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

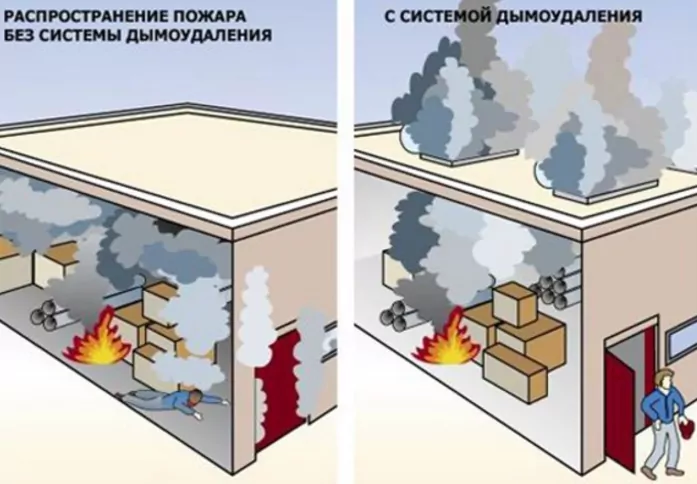

Система дымоудаления не используется для тушения пожара. Её главная цель – обеспечить эвакуацию людей из здания, а в частности – обеспечить незадымляемость помещений, коридоров и лестниц. При пожаре самое страшное вовсе не огонь, а именно дым. Окись углерода или «угарный газ» в дозах 0,4% приводит к смерти. За 2-5 минут воздействия плотного слоя дыма человек теряет сознание.

Административные здания, в которых происходит постоянное скопление людей, должны быть оборудованы такими системами дымоудаления, в которых воздуховоды не будут пересекаться с общей системой вентиляции. В данном случае системы дымоудаления оборудуются специальным резервным вентилятором. Проектирование и монтаж систем ДУ и ППА предусматривается для административных зданий  и сооружаений, имеющих высоту от 26,5 м.  При наличии в таких зданиях коридоров, не имеющих естественного освещения,  длиной более 15 м,  необходимо устанавливать дополнительное оборудование для удаления дыма.

Нет времени разбираться?
Получить консультацию

Дымоудаление из коридоров

Одна из главных задач противопожарной безопасности, решаемая на стадии проектирования, – уменьшение или предотвращение задымления путем эвакуации из здания. Для реализации поставленной задачи необходимо реализовать систему дымоудаления из коридоров, от правильной и эффективной работы которой в чрезвычайных ситуациях будут зависеть человеческие жизни.

Требования к системам дымоудаления из коридоров зданий

Коридоры, оснащенные принудительным дымоудалением за счет установки вытяжных вентиляторов. Вентиляторы в случае пожара должны осуществлять удаление требуемого значения дыма. При расчетах необходимо руководствоваться СНБ-4.02.01-03 “Отопление, вентиляция и кондиционирование воздуха”.

Согласно требованиям СНБ-2.02.02-01 “Эвакуация людей из зданий и сооружений при пожаре” при проектировании зданий высотой более 56,5 метров необходимо обеспечить отсутствие дыма типа H1 в 50% лестничных пролетов.

Незадымленная лестничная клетка типа H1 согласно классификации СНиП 21-01-97 “Пожарная безопасность зданий и сооружений” реализуется за счет устройства входов на лестничные клетки через наружную (воздушную) зону по балконам, лоджиям и открытым переходам.

Согласно требованиям с СНБ-2.02.02-01 необходимо устанавливать дымонепроницаемые двери, ведущие в общие коридоры, которые открываются по направлению выхода из здания. При этом двери должны оснащаться устройствами самозакрытия и уплотнителями.

Принцип работы системы удаления дыма из коридоров

В случае возникновения пожара в помещении и поступлении дыма в коридор срабатывает система автоматики, которая открывает клапаны дымоудаления в коридоре. При этом клапаны открываются только на том этаже, где возникло задымление. Вентилятор дымоудаления обеспечивает разреженность воздуха в коридоре. Так как нет притока свежего воздуха в коридор из-за закрытых дверей за счет приборов самозакрытия, система дымоудаления будет работать не эффективно. Вся система теряет эффективность, пока не откроется дверь.

Обратно компенсирующий клапан в системе дымоудаления из коридоров

Для решения данной проблемы при проектировании системы дымоудаления коридоров предусматривают установку обратно компенсирующих клапанов на этажах здания. При этом в случае пожара и включении системы дымоудаления коридора включается вентилятор, открываются клапаны дымоудаления и обратнокомпенсирующий клапан, который обеспечивает приток свежего воздуха.

Обратнокомпенсирующий клапан устанавливается на наружной стене здания рядом с дверьми путем эвакуации. Когда происходит отключение системы дымоудаления из коридора, вентиляторы отключаются, давление повышается и обратнокомпенсирующий клапан закрывается.

Кроме того, использование обратнокомпенсирующего клапана позволит снизить приток воздуха к очагу возгорания, если окна и двери в квартире открыты.

Клапан дымоудаления в системе дымоудаление из коридоров

Клапан дымоудаления является одним из основных элементов системы дымоудаления из коридоров. При его установке в вертикальных узких шахтах дымоудаления в многоэтажных зданиях нижняя часть клапана, расположенная под крышкой, обеспечивает гораздо меньший расход воздуха.

Для обеспечения расчетного расхода дыма в вертикальных шахтах клапан дымоудаления должен монтироваться так, чтобы ось, на которой крепится крышка, ориентировалась вертикально.

Это существенно увеличит расход воздуха, следовательно, система будет функционировать более эффективно.

Не менее важным элементом в системе дымоудаления из коридоров является декоративная решетка на клапанах дымоудаления. Наиболее предпочтительным является использование решетки типа “рабица”, т.к. она вносит минимальное сопротивление для потока воздуха.

Важным обстоятельством является тот факт, что согласно НПБ 23-2010 “Противодымная защита зданий и сооружений. Методы приёмо-сдаточных испытаний” измерение потока воздуха, проходящего через клапан дымоудаления, измеряется при снятой решетке. Поэтому в проекте необходимо предусмотреть запас по производительности с учетом потерь на сопротивление решетки.

Таким образом, эффективная система дымоудаления из коридора состоит из:

  • Обратнокомпенсирующего клапана, который установлен на каждом этаже здания;
  • Клапанов для блокировки естественной системы вентиляции;
  • Клапана дымоудаления.

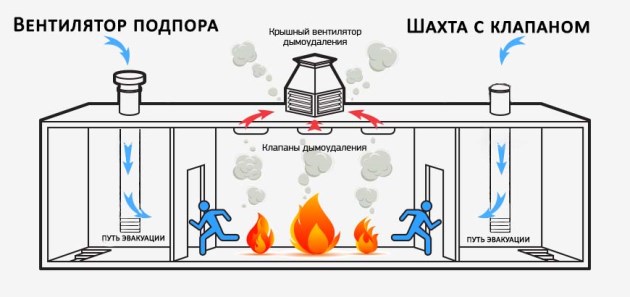

Система приточной противодымной вентиляции

Приточная система противодымной вентиляции —  система компенсации.
Основная цель – обеспечить свободное открытие эвакуационных дверей. Подача воздуха такой системы осуществляется в нижнюю часть помещения, т.е. в часть помещения ниже верхней отсечки дверного проема.

В качестве притока для компенсации систем механической противодымной вентиляции могут быть использованы:

  • наружные окна в нижних частях помещения с автоматическими приводами;
  • проемы в наружных стенах и шахты с клапанами;
  • механический подпор (с помощью вентилятора).

Первый способ используется крайне редко по той причине, что создает возможность «выгодного недопонимания» со стороны проверяющих органов.

Второй способ применяется чаще, но имеет одну сложность – огромные габариты шахты. В зарубежных нормативах размер шахты дымоудаления рассчитывается от скорости воздуха не более 1,5 м/с, а в российских – допускается 5-6 м/с.  В случае использования такой шахты, например, на компенсацию дымоудаления из коридора, мы получаем размер воздуховода, как минимум, 1000х600 мм.  Высота воздуховода, прокладываемого под потолком, а именно 600 мм затруднит прокладку смежных коммуникаций и сильно опустит чистовой потолок.

Третий способ – механический подпор с помощью вентилятора  —  более удобный, но и немногого затратный.

Размеры воздуховоды в таком случае будет существенно меньше, скажем 800х400 мм. Никаких ограничений по скорости воздуха в механических системах противодымной вентиляции нет и быть не может. Система работает только в случае пожара, поэтому не учитывается в общем балансе электропотребления.

В случае механического подпора нам придется докупать вентилятор, оборудовать его шкафом автоматизации и частотным пребразователем согласно ГОСТ Р  53302-2009, но это более надежный вариант, чем все остальные.

Нельзя использовать в качестве притока открывание наружных дверей и ворот, т.к. эвакуационные двери должны оборудоваться устройствами самозакрывания. Данное отступление возможно только в случае атриумов и пассажей.

Можно использовать в качестве компенсации обычную общеобменную вентиляцию, но на практике это не удобно. Во-первых, объемы приточного воздуха в общеобменной и противодымной вентиляции на порядок отличаются, что приводит к удорожанию вентиляционного оборудования. Во-вторых, требования к системе вентиляции ужесточаются и должны соответствовать требованиям системы противодымной вентиляции.

Проектирование СДУ в здании

Перед расчетом и проектированием СДУ нужно изучить факторы, которые необходимо учитывать:

  1. Характеристики здания – этажность, площадь и четкий план эвакуации при пожаре.
  2. Особенности остекления – количество, расположение и площадь окон.
  3. Характеристика дымопроницаемости материалов из которых выполнено здание, теплоизоляция и фасад.

Разработка проекта СДУ здания может проводиться только компаниями, которые получили лицензию МЧС РФ. Составленный проект также перед установкой должен быть согласован с МЧС.

Основные места пролегания СДУ

В зданиях высотой более 28 м разного назначения от административного до хозяйственно – бытового, система отведения дыма и продуктов сгорания обязательна. Высота строения определена без учета подвального и чердачного технического помещения.

СДУ должна проходить по коридорам длинной более 15 м, где нет естественных источников поступления свежего воздуха, отсутствуют оконные проемы, балконы и лоджии.

В помещениях цокольного этажа и коридорах, если они используются не только для обслуживания коммуникаций здания, но и в качестве подземных паркингов, складов и производственных помещений. Пути эвакуации из цокольного этажа также нуждаются в СДУ

Помимо общих коридоров, должен быть предусмотрен способ вывода продуктов горения из каждого цеха, производственного или административного помещения, в котором длительно пребывают люди.

Если в помещениях или коридорах предусмотрена система автоматического открывания окон при срабатывании пожарной сигнализации, то прокладывать в них СДУ необязательно.

Где можно не монтировать систему удаления дыма

В помещениях, которые оборудованы автономными системами пожаротушения порошкового, пенного или водяного типа. Это относится к системам, которые определяют очаг возгорания и тушат его автоматически. Стоит отметить, что автостоянки являются исключением.

Если в каждом помещении установлена СДУ, то общий коридор допускается не оборудовать системой отвода продуктов горения. Это правило действует, только если каждое помещение имеет площадь меньше 50 кв. м. В противном случае установка противодымной вентиляции в коридоре будет обязательна.

Размещение шахт дымоудаления

В соответствии с требованиями СНиП 2.04.05-91 «Противодымная защита при пожаре» шахты дымоудаления размещаются:

  • В холлах и вестибюлях административных и бытовых зданий, высотой более 26,5 м (именно такова высота стандартной пожарной лестницы).
  • В коридорах длиной 15 метров, не имеющих оконных проемов. Исключение составляют случаи, когда все помещения, соединенные с данным коридором имеют свои системы дымоудаления. Шахты, призванные удалять дым из коридоров должны быть оснащены устройствами принудительного побуждения, из расчета не более двух шахт на одно устройство.
  • Коридоры длиной более 15 метров оснащаются шахтами дымоудаления из расчета одно приемное устройство шахты на каждые 15 метров коридора. Если приемное устройство шахты установлено в торце коридора, достигается увеличение расстояния до следующего входного устройства до 20 метров.
  • Допускается не более двух ответвлений шахты на каждый этаж здания.
  • Входные отверстия шахт располагаются не ниже верхнего края дверных проемов

Требования, предъявляемые к шахтам дымоудаления

В связи с важностью возложенных на шахты дымоудаления функций, СНиП предъявляют к ним ряд достаточно серьезных требований.

Одним из важных показателей шахты дымоудаления является ее предел огнестойкости. Пределом огнестойкости называют способность конструкции сопротивляться воздействию огня, и выражается во времени, которое проходит от начала воздействия огня до наступления одного из последствий:

  • нарастание предельной деформации (для несущих конструкций);
  • образование сквозных трещин и отверстий (для дымоводов и вентиляционных шахт);
  • потеря теплоизолирующей способности (для перегородок и перекрытий).

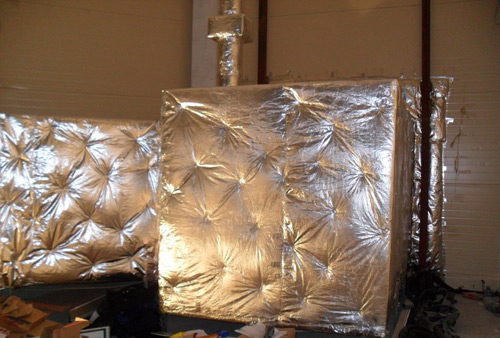

Отделка шахты термоизоляцией

В соответствии с требованиями СНиП дымоводы изготавливаются из несгораемых материалов (стали, кирпича, бетона) и должны обладать пределом огнестойкости конструкции не менее 1 часа. Предел огнестойкости входных устройств шахты (дымовые люки и клапаны), а также устройств ограждения должен составлять не менее 0,5 часа и 0,75 часа соответственно.

Помимо огнестойкости, дымоотводная шахта должна обладать полной газонепроницаемостью, в противном случае вместо удаления дыма из здания произойдет его распространения в другие помещения через неплотности шахты. Этого, разумеется, допустить нельзя. Во избежание проникновения дыма из шахты во внутреннее пространство помещения, бетонные шахты тщательно уплотняются на стыках, кирпичные отделываются толстым слоем штукатурки, как с наружной, так и с внутренней стороны.

Требования к работам по герметизации шахт обязательно предусматриваются еще на этапе проектирований и производятся во время строительства здания, так как провести эти работы по завершение строительства практически невозможно.

Строго запрещается прокладка в шахте дымоудаления электрических кабелей электропитания, а, в особенности, кабелей питания автоматики системы дымоудаления. Во-первых, температура дыма, нагретого огнем воздуха, и выделяемых горящими материалами газов в шахте дымовода может достигать 600 и более градусов Цельсия, что превышает допустимые пределы для электрических кабелей. Повреждения кабеля питания приведет к выходу из строя автоматики системы дымоудаления.

Во-вторых, легко воспламеняемая и горючая изоляция превращает электрические кабеля в мосты огня, что способствует распространению пожара.

Выходы дымоводов обязательно защищаются от попадания в шахту дождя, снега и мусора. Также должна быть предусмотрена защита от задувания шахты ветром во избежание возникновения обратной тяги.
