Проектирование децентрализованной вентиляции

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

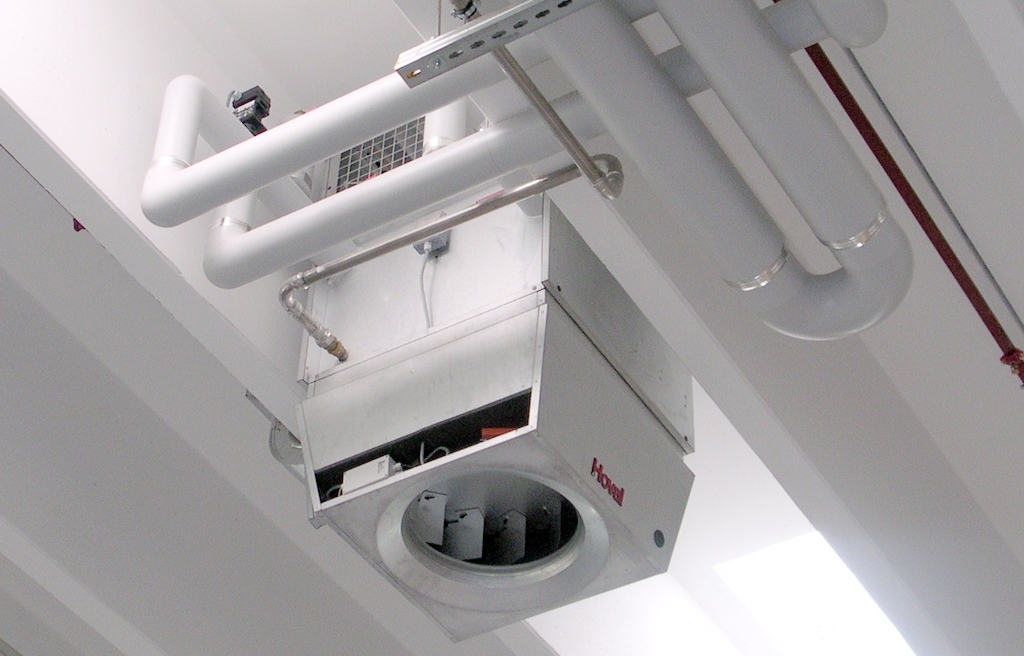

Традиционные, канальные вентиляционные системы постепенно вытесняются с рынка климатического оборудования более современными агрегатами децентрализованного типа. Их главным преимуществом является способность работать без воздуховодов. Применяются такие системы в бизнес-центрах, дворцах культуры, торговых павильонах, бассейнах, промышленных ангарах и частных домовладениях. Универсальность, надежность и простота установки способствуют высокой популярности климатического оборудования этого класса.

Децентрализованная вентиляция – это принудительная подача большого объема наружного воздуха по направлению от потолка к основанию помещения. Таким образом, происходит полное (частичное, зависит от возможностей прибора) вытеснение внутренних воздушных масс за пределы здания.

Нет времени разбираться?
Получить консультацию

Где необходима децентрализованная вентиляция?

  • Отели, хостелы
  • Школы, детсады
  • Бизнес-центры, офисы, коворкинги
  • Больницы, поликлиники, реабилитационные центры, косметологические кабинеты, санаторно-курортные объекты
  • Гипермаркеты, супермаркеты, ТРЦ, торгово-выставочные залы
  • Фитнес-центры, бассейны, спортзалы, тренажерные залы
  • Станции технического обслуживания, промышленные объекты

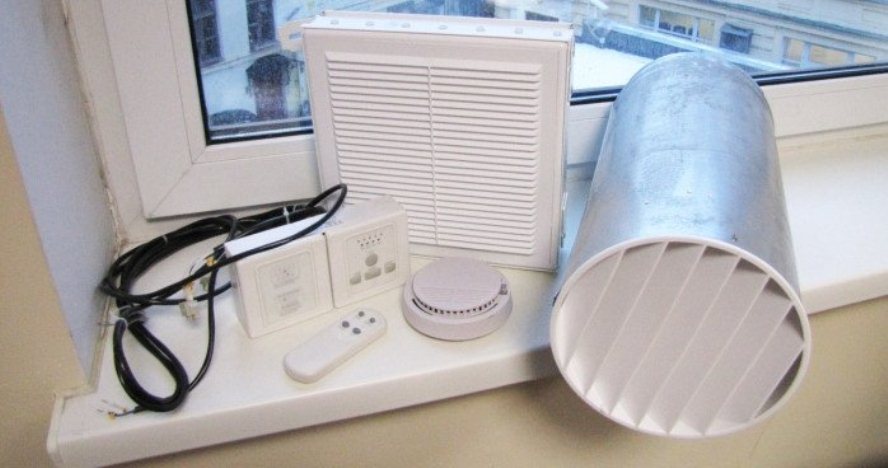

Отсутствие воздуховодов вентиляционной системы - значительное преимущество в плане энергосбережения средств. Благодаря свободному движению воздуха достигается значительное снижение энергопотерь и уровня шума. Рекуператор не предусматривает эксплуатационных расходов. Децентрализованная вентиляция с рекуперацией тепла/холода - наиболее гибкая и удобная для пользователя система. В отличие от массивной централизованной вентиляции, эта система дает возможность поэтапно менять или обновлять вентиляционное оборудование (в случае надобности - производить ремонт независимых вентустановок) без остановки деятельности в помещении.

Преимущества децентрализованных систем вентиляции:

  • уменьшенное энергопотребление за счет свободного движения воздуха (нет сопротивления воздуховодов, для преодоления которого требуется прикладывать дополнительную мощность);
  • температура воздушного потока практически не меняется на пути от прибора к рабочей зоне;
  • нет необходимости регулярно проверять воздуховоды и очищать их от засорений;
  • в помещении можно создать несколько климатических зон, не разделяя их стенами и другими физическими преградами;
  • при аварийной ситуации или плановом ремонте любого агрегата системы, все остальные продолжают работать в обычном режиме;
  • вентиляционное оборудование не занимает много пространства, что позволяет свободно размещать необходимые трубопроводы и комфортно работать грузоподъемной технике;
  • минимальная стоимость монтажа агрегатов и быстрый ввод в эксплуатацию;
  • возможность проведения технического обслуживания рабочих узлов системы без остановки производства;
  • широкие возможности модернизации и изменения конфигурации существующей вентиляционной системы;
  • не требуются специальные технологические помещения для установки оборудования.

Состав проектной документации

Система вентилирования является частью архитектурно-строительного проекта - это обязательный подраздел общей документации, который содержит:

  • Титульный лист. Название проекта, заказчика и подрядчика, фамилии подписантов.
  • Техническое задание. Подробное описание пожеланий заказчика, с описанием технологии производства, оборудования.
  • Графическая часть. Набор чертежей, включающих: аксонометрические схемы, общие планы вентиляции, отдельные узлы, деталировки оборудования, зонирование. Их можно нарисовать от руки или с помощью чертёжной программы.
  • Пояснительная записка. Текстовый документ, включающий расчёт суммарной мощности вентиляторов, кратность воздухообмена, описание автоматических систем управления.
  • Спецификации на оборудование.
  • Лист согласование технической/графической части с архитектором и дизайнером.

Дополнительно выполняется несколько расчётов, которые не входят в пояснительную часть. Например, теплопотери через ограждающие конструкции, аэродинамический расчёт.

За профессиональной помощью в решении проблем вентилирования надо обращаться только к компаниям, которые входят в состав СРО (саморегулируемые организации). Там осуществляется контроль над деятельностью участников.

Особенность составления проекта для вентиляционной системы

Составление проекта системы вентиляции – это снова длительной и корректной работы системы. И этот этап работы стоит доверить настоящим проектировщикам и монтажникам – это позволит гарантировать надежную работу всей системы вентиляции. Конечно, можно и своими силами выполнить определенные расчеты, при этом принимая во внимание причины влияния на перемещение воздуха в комнате, а также подобрать исходя из исходных данных все необходимое оборудование.

Однако, чем сложнее объект (например, жилой дом, ресторан, цех), тем сложнее будет проект вентиляции, а значит, появляется вероятность возникновения ошибок, которые могут сказаться на производительности всей системы.

Основные тонкости проектирования

Если же владелец отдает предпочтение самостоятельному составлению проекта вентиляции, то ему потребуется учесть, что проект должен отвечать санитарным, противопожарным, эксплуатационным и строительно-архитектурным требованиям.

Составление проекта вентиляции начинается с проведения расчетов производительности. Изначально выясняется, какой объем потребуется для воздухообмена и какова его кратность, а точнее сколько раз была выполнена полная замена воздуха в комнате за точный промежуток времени (к примеру, за час). Воздухообмен рассчитывается отдельно для каждой комнаты, после этого суммируется. Есть нормы значения данного параметра для каждого помещения.

При выполнении расчетов в обязательном порядке принимаются во внимание нормы проектировании вентиляции, которые указаны в документации. К примеру, чтобы определить нужный объем свежего воздуха, необходимо опираться на нормативные документы СНиП 41-01-2003, исходя из которых количество воздуха, которое расходуется одним человеком, составляет 60 м3/час. Ночью данный показатель значительно меньше, следовательно, и количество кислорода сокращается практически в два раза. Однако, рекомендуется составлять проект вентиляции с определенным запасом.

Расчет воздухообмена проводится на основе того, сколько человек пребывает в комнате – расход воздуха умножается на количество человек. Кратность обмена воздуха вычисляется по другой формуле: объем помещения умножается на коэффициент (нормируемую кратность воздухообмена), отличающийся в соответствии с предназначением помещения:

  • санузел – 7;
  • кухня – 5-10;
  • жилая комната – 2;
  • офис – 3.

При выполнении проектирования системы вентиляции потребуется определить сечение воздуховода. Для этого потребуется знать несколько параметров: определенный воздухообмен и средняя скорость движения воздуха. Опираясь на норму, воздушный поток перемещается не быстрее 0,5 м/с, если значение будет выше, тогда в помещении будет постоянный сквозняк.

Важно, чтобы после проведения всех вычислений объем свежего и отработанного воздуха имел примерно одинаковые значения, так как существенная разница может привести к появлению сквозняков.

Проектирование системы вентиляции проходит в несколько этапов

Первоначально происходит расчет воздухообмена, который необходим для конкретного помещения (согласно строительным и санитарным нормам и техническим условиям).

Далее разрабатывается схема, по которой рассчитывается сечение воздуховодов. Также рассчитывается уровень шума, который издает вентиляция. После выполнения всех нужных расчетов делают чертеж, который нужно согласовать с заказчиком. В процессе согласования возможны внесения изменений и пожеланий заказчика или дизайнера проекта.

После согласования происходит подготовка документов по строительным работам, электропитанию и сантехническим работам. И только после того как будут пройдены все эти этапы, начинается работа над монтажом вентиляционной системы и ее запуск.

Для качественной работы системы очень важно, чтобы расчет и проект были составлены грамотно. Основными критериями для правильного расчета являются: кратность воздухообмена, размер помещения и минимальное количество воздуха, которое необходимо на каждого человека, находящегося в данном помещении.
Такая работа, как проектирование вентиляционной системы, очень ответственная. Если проект разрабатывается не профессионалами, то существует до 90% риска, что работать вентиляция будет неэффективно, и при этом будут большие затраты электроэнергии, либо же не будет работать совсем. Чтобы обезопасить себя от лишних капиталовложений на переработку системы вентиляции или ее ремонт, обратитесь сразу к специалистам. Обращаясь к профессионалам, вы получите хорошую и качественную работу и чистый, свежий воздух.
