Проектирование противодымной вентиляции

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Противодымная вентиляция устанавливается в тех местах, где критически важно быстро удалить продукты горения из внутреннего объема помещения во время пожаров или начальных этапов горения. Системы противодымной вентиляции особенно актуальны для установки согласно СНиПам на гражданских и промышленных объектах.

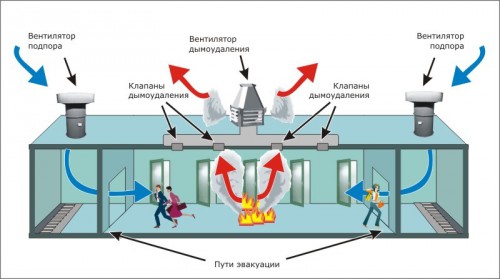

Процесс удаления дыма и подачи чистого воздуха

Именно неправильно работающая вентиляция часто становится причиной быстрого распространения пламени, ущерба имуществу, гибели людей. Именно поэтому, к испытанию, проектированию и монтажу противодымной вытяжной вентиляции следует относиться серьезно и доверять все работы квалифицированным и сертифицированным специалистам.

Нет времени разбираться?
Получить консультацию

Обычно вентиляция против дыма применяется в тех местах, где предусмотрена согласно плану эвакуация людей. Расчетное определение основных параметров противодымной вентиляции зданий производится на этапе проектирования. Наиболее частыми объектами, в которых должны применяться такие системы – это шахты лифтов, места сбора людей, коридоры, приемные, площадки перед лифтами и лестничные марши.

Особенности проектирования

Эффективная работа дымоотводящей системы возможна лишь при зонировании строения и установки соответствующих узлов приема и отвода газов. Одна зона не должна превышать 1600 м.кв. и предусматривать установку двух приемников газов. Для организации дополнительных перегородок должны применяться согласно СНиПу искусственные перегородки высотой не менее 2,2 м. Одна шахта вывода дыма должна предусматривать не более двух точек приема.

Стоит отдельно остановиться на оборудовании, производящем отвод дыма. Поскольку работа вентиляторов предусматривается при высоких температурах, они должны обеспечивать отвод дыма длительное время, несмотря на температуру, достигающую 600 градусов и более. Их задача заключается не только в эффективном удалении дыма, путем его отсоса, но и отвод тепла, создание тяги для проникновения кислорода, которого может не хватать для пострадавших в результате пожара. Они могут быть установлены в шахтах лифта, в коридорах и на лестничных маршах.

Проектирование инженерных систем

Дымоудаляющие клапаны служат для приема дыма в специально смонтированный огнезащищенный канал. Клапаны могут иметь электромагнитный привод для управления. Огнезадерживающие клапаны служат для предотвращения распространения пламени по вентиляционной шахте, снижения температуры продуктов горения. Этот элемент очень важен для повышения безопасности помещения.

Воздушные каналы или воздуховоды по СНиПу должны изготавливаться из негорючих материалов, способных выдержать продолжительное воздействие высокой температуры. Они служат для транспортирования продуктов горения, дыма, ядовитых паров и соединений, которые выделяются при пожаре. Конструктивно выполняются каналы так, чтобы не возникало разрыва в местах соединения.

Проектирование противодымной системы должно включать не только удаление продуктов горения, но и в достаточном объеме его приток. Основной регламентирующий документ по противодымным системам СНиП 41-01-2003, который был доработан, и на его основе выпустили дополненный документ СП 7.13130.2009.

Требования, регламентирующие проектирование, эксплуатацию и ремонт систем противодымной защиты зданий и сооружений, содержатся в системе нормативных и методических документов. Номенклатура помещений и зданий, подлежащих оборудованию системами противодымной защиты, и состав этой системы приводятся в СП7.13.130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

В зависимости от функционального назначения и объёмно-планировочных и конструктивных решений зданий, сооружений и строений, в них должна быть предусмотрена приточно-вытяжная противодымная вентиляция.

Система противодымной защиты, в зависимости от объёмно-планировочных и конструктивных решений, может включать в себя систему дымоудаления из помещений и коридоров при пожаре, систему удаления продуктов горения после пожара, системы обеспечения незадымляемости лестничных клеток, систему подпора воздуха в шахты лифтов, лестнично-лифтовые, лестничные и лифтовые холлы, тамбур-шлюзы и зоны безопасности пребывания людей.

Необходимо устраивать дымоудаление из помещений без естественного проветривания, а также из помещений с естественным проветриванием с массовым пребыванием людей, не имеющих открывающихся при пожаре проёмов, с достаточной площадью для удаления продуктов горения.

Проектирование систем противодымной вентиляции и дымоудаления

Согласно СП7.13.130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» 7.2, Удаление продуктов горения при пожаре системами вытяжной противодымной вентиляции следует предусматривать:

  • из коридоров и холлов жилых, общественных, административно-бытовых и многофункциональных зданий высотой более 28 м;
  • из коридоров и пешеходных тоннелей подвальных и цокольных этажей жилых, общественных, административно-бытовых, производственных и многофункциональных зданий при выходах в эти коридоры (тоннели) из помещений с постоянным пребыванием людей;
  • из коридоров без естественного проветривания при пожаре длиной более 15 м в зданиях с числом этажей два и более:
  1. производственных и складских категорий А, Б, В;
  2. общественных и административно-бытовых;
  3. многофункциональных;
  • из общих коридоров и холлов зданий различного назначения с незадымляемыми лестничными клетками;
  • из атриумов и пассажей;
  • из каждого производственного или складского помещения с постоянными рабочими местами (а для помещений высотного стеллажного хранения - вне зависимости от наличия постоянных рабочих мест), если эти помещения отнесены к категориям А, Б, B1, В2, В3 в зданиях I-IV степени огнестойкости, а также В4, Г или Д в зданиях IV степени огнестойкости;
  • из каждого помещения на этажах, сообщающихся с незадымляемыми лестничными клетками, или из каждого помещения без естественного проветривания при пожаре:
  1. - площадью 50 м2 (СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности) и более с постоянным или временным пребыванием людей (кроме аварийных ситуаций) числом более одного человека на 1 м2 (СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности) площади помещения, не занятой оборудованием и предметами интерьера (залы и фойе театров, кинотеатров, залы заседаний, совещаний, лекционные аудитории, рестораны, вестибюли, кассовые залы, производственные и др.);
  2. - торговых залов магазинов;
  3. - офисов;
  • площадью 50 м2 (СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности) и более с постоянными рабочими местами, предназначенного для хранения или использования горючих веществ и материалов, в том числе читальных залов и книгохранилищ библиотек, выставочных залов, фондохранилищ и реставрационных мастерских музеев и выставочных комплексов, архивов;
  1. гардеробных площадью 200 м2 (СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности) и более;
  2. автодорожных, кабельных, коммутационных с маслопроводами и технологических тоннелей, встроенно-пристроенных и сообщающихся с подземными этажами зданий различного назначения;
  • из помещений хранения автомобилей закрытых надземных и подземных автостоянок, отдельно расположенных, встроенных или пристроенных к зданиям другого назначения (с парковкой как при участии, так и без участия водителей - с применением автоматизированных устройств), а также из изолированных рамп этих автостоянок.

Особенности расчета

Как бы ни было замечательно оборудование, но без грамотного использования в трудную минуту оно вряд ли проявит себя на все 100%. Управление противодымной вентиляцией должно проходить в двух режимах – автоматическом (с помощью компьютерной системы) и дублирующим его дистанционном ручном режиме. Далеко не всегда компьютер в состоянии принять неожиданное, но верное решение, и потом, как любая машина, он вполне может поломаться в самый «неудачный» момент. Во избежание сбоев эвакуационных программ и производится дублирование управления.

Испытания системы дымоотведения проходят в несколько этапов и подтверждают соответствие основным функциональным нагрузкам, а именно:

  1. обеспечивает условия для безопасной эвакуации при пожаре;
  2. предотвращает распространение дыма;
  3. пресекает поступление дыма в пути эвакуации;
  4. обеспечивает микроклимат в помещениях, где работают пожарные;
  5. защищает и оберегает человеческие жизни;
  6. предотвращает повреждение имущества людей, предприятий, организации.

Расчет противодымной вентиляции должен производиться с максимальной математической точностью, беря во внимание особенности помещений, общую площадь, количество объектов (комнат), категорию пожароопасности производства (или помещения) и так далее.

Помимо правильности расчета, необходимо учитывать, что успех спасательных работ также зависит от системы раннего оповещения о возникновении пожара. Для этого в проект обязательно включается оборудование, производящее один из трех способов оповещения:

  • автоматическое – путем монтажа необходимого количества извещателей. Если сработал хотя бы один из них, автоматически открываются дымовые клапаны и вытяжные вентиляторы;
  • реагирование на сигнал, поступивший на центральный пульт;
  • ручная активация противодымной системы.

Этапы проектирования

Исходя из вышесказанного, необходимо упомянуть этапы проектирования, которые проходит любая противодымная вентиляция и дымоудаление:

Вывод дыма из дома

  1. подготовка технической документации, составление проектов, чертежей, пояснительных записок, экономического обоснования работ;
  2. монтаж;
  3. пуско-наладка;
  4. профилактические работы.

Кроме вышеперечисленных систем, особое внимание уделяется так называемым дымовым клапанам.

Это устройство бывает четырех видов – дымовые клапаны, огнезадерживающие, нормально-закрытые (открывающиеся в момент получения сигнала о пожаре) и клапаны двойного действия. Все они направлены на одну цель – обезопасить человеческую жизнь и изолировать очаг возгорания, страхуя от перехода огня на другие части помещения. Их монтаж производится согласно плану-проекту, а систематический осмотр и проверка снижает риск отказа системы до нуля.

По желанию предприятия доступны дополнительные функции в шкафах ШУПВ:

  1. управление дымовыми зонами
  2. функция опережающего включения вентиляторов
  3. ручной запуск системы с отдельно-взятого шкафа
  4. повышение степени защиты системы путем дублирования контрольных точек.

Все руководители крупных предприятий и организаций должны помнить, что от их отношения к нормам и правилам противопожарной безопасности и эффективности системы борьбы с пожаром зависят жизни его сотрудников, посторонних посетителей, целостность имущества. Не стоит экономить на подобном оборудовании – обращайтесь только к профессионалам!

Состав проекта системы противодымной вентиляции

Работы по проектированию дымоудаления включают в себя:

  • Пояснительную записку;
  • Краткую характеристику объекта и обоснование выбора используемых систем;
  • Описание основных проектных решений;
  • Таблицы характеристик основного оборудования;
  • Основной комплект рабочих чертежей;
  • Схемы систем противодымной вентиляции;
  • Спецификацию на материалы и оборудование;
  • Все необходимые расчёты.
