Проектирование системы кондиционирования склада

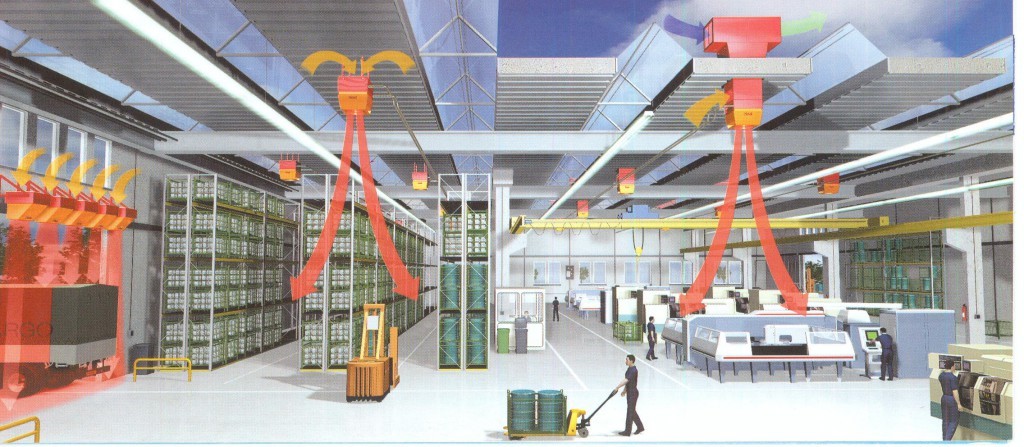

Современная система кондиционирования складского помещения – это не только воздухообмен, но и правильное направление потоков, их интенсивность, соблюдение параметров влажности воздуха, его температуры.

Особенность системы кондиционирования для складов заключается в том, что она должна не просто обеспечить приток свежего воздуха, но и поддерживать необходимый воздушно-температурный баланс, который требуется для сохранности продукции. Когда речь идет о хранении специфической продукции (бытовой химии, строительных материалов определенной группы, точных приборов), единственным типом вентиляции, способным обеспечить надлежащие условия хранения, будет мощная искусственная вентиляционная система.

Климатический режим, созданный в помещении склада, должен соответствовать требованиям технологии хранения продукции. Но идеальный микроклимат склада оказывает благоприятное воздействие не только на продукцию, но и на рабочий персонал, который должен трудиться в комфортных условиях. Склады, как правило, занимают большую площадь, и поэтому их система кондиционирования представляет собой целый комплекс технических устройств. Это оборудование, способное очищать воздух, охлаждать или нагревать его, увлажнять или осушать, создавать движение потоков воздушных масс. Кондиционирование дополняет работу вентиляционной системы. А какой системе отдать предпочтение – это решает проектировщик на основе тщательных расчетов. Поэтому проектирование кондиционирования склада должен выполнять только квалифицированный специалист, имеющий опыт работы в данной сфере.

Экономическое обоснование

Экономичные варианты вентиляции складских помещений для хранения товаров, не требующих жесткого температурного режима и строгих критериев влажности воздуха, – это комбинированный тип вентиляции, в различных вариантах сочетающий естественную вентиляцию и искусственное кондиционирование.

Для кондиционирования больших производственных и складских помещений пользуются спросом средненапорные и высоконапорные кондиционеры канального типа большой мощности.

Тип кондиционирования, всегда обуславливается спецификой склада и СНиП (санитарными нормами и правилами). Нюансы, которые следует учитывать при проектировании и разработке системы кондиционирования для складских помещений, затрагивают не только специфику хранимой продукции, но и строительный материал, из которого построено само здание склада. К примеру, капитальные кирпичные строения дольше сохраняют температуру и установленную влажность воздуха, чем металлические склады – в них система вентиляции при определенных условиях эксплуатируется намного интенсивнее. Если же достаточно стандартной вентиляции склада – цена на ее установку тоже будет стандартной.

Иными словами, если требуется оборудование для обеспечения простого воздухообмена для складского помещения, где не хранятся опасные для организма человека или окружающей среды товары, оснащение такого склада вентиляционной системой приточно-вытяжного типа будет недорогим. Более значительных затрат требуют специфические системы кондиционирования склада, например для обеспечение необходимых параметров воздуха для склада лакокрасочной продукции.

Общие нормативы и критерии

Для склада систему кондиционирования можно подобрать на основании общей хладопроизводительности приглянувшейся установки. При работе с объектами большой площади без проекта не обойтись. При проектировании системы складского кондиционирования специалисты руководствуются положениями следующих нормативных документов:

• СНИП 41-01-2003
• СНИП 23-02-03
• СНИП 31-04-2001

В них прописаны базовые требования к тепловой защите, отоплению и кондиционированию складских зданий. Помимо установленных законом нормативов учитываются и другие параметры:

• Архитектурные особенности помещения (возможность установки наружных блоков на фасаде или в подвале, способ прокладки других внутренних коммуникаций, количество обслуживаемых помещений)
• Противопожарные требования
• Тип системы охлаждения (крышная, чиллер-фанкойл, мультизональные системы)
• Эксплуатационные особенности проектируемого кондиционирования склада (автоматизированное управление или ручная настройка системы, наличие пульта, инвертора, тип хладагента, однотрубное или двухтрубное регулирование)
• Стоимость (оптимизируется за счет подбора оборудования разных классов или производителей)
• Другие требования

Под формулировкой «другие требования» кроется довольно обширный перечень технических критериев функционирования системы. К ним относят способ подачи воздуха (центральный, локальный), его давление (низкое, среднее, высокое) и особенности циркуляции в системе (прямой поток, рециркуляция, комбинирование обоих видов), а также специфические требования к характеристикам циркулируемого воздуха. Последний параметр определил разделение всех систем кондиционирования воздуха (СКВ) на категории.

Подбор оборудования для кондиционирования складов перед проектированием

Дабы сделать наиболее оптимальный и сбалансированный выбор СКВ для склада, потребуется выполнить тщательный техническо-экономический анализ, подходящих под ваши запросы систем. Для этих целей производится детальный осмотр склада с его последующей оценкой, при этом руководствуются основными требованиями к нему: санитарные, технологические, строительные, противопожарные, эксплуатационные, экономические. Особое внимание уделяется требованиям к надежности и безотказности оборудования в момент точного поддержания микроклиматических характеристик на различных этапах хранения.

Санитарные требования к оборудованию

• Обеспечение заданных температурных и влажностных параметров.
• Снабжение склада свежим воздухом (естественным либо механическим методом).
• Отвод воздушных масс посредством местных отсосов либо общеобменной вытяжки.

Строительные нормы

• Возможность монтажа кондиционера на фасадную часть строения.
• Наличие возможности укладки по зданию либо помещению систем коммуникации (воздуховоды, трубопроводы).
• Монтаж СКВ производится с ориентировкой на категорию помещения (при нормальных условиях все помещения имеют категорию «Д», помещения с большой вероятностью пожара – «В», взрывоопасные – «А» и «Б». В помещениях с высоким уровнем опасности системы кондиционирования склада устанавливают с обустройством обратных и огнезадерживающих клапанов. Кроме этого, практикуется раздельный монтаж блоков и различные схемы прокладки коммуникаций.

Требования к эксплуатации

• Возможность производить обслуживание и контроль системы с центрального контрольного пульта либо посредством системы автономного контроля (ручная регулировка)

Экономические требования

• Выявления оптимальной стоимости посредством сравнения оборудования разных классов от разных фирм.
• Составление нескольких разных вариаций систем на основе различных типов оборудования.

Технологические нормы

• Достижение и поддержание в автоматическом режиме идеального микроклимата в помещении.
• Об оптимальных параметрах микроклимата в отдельных разновидностях складских помещений можно прочесть в статье «Микроклимат помещений». Осуществляя хранение многих промышленных и продовольственных товаров, необходимо поддерживать микроклимат в пределах, которые отмечены в табл.1 вышеуказанной статьи. Установка и эксплуатация СКВ в этих случаях хоть и принесет определенные финансовые траты, но сразу же окупит себя. К примеру, при кондицонировании склада с хранением консервов и некоторых групп продовольственных товаров позволяет снизить потери на 0,25-0,45%, при хранении картофеля – на 9-14%, табака – на 1,3%.

Исходные данные для проекта кондиционирования

Особенности складского помещения и требования к условиям хранения различных продуктов часто вынуждают собственников таких сооружений заказывать разработку современных систем кондиционирования воздуха. Кондиционеры на складе требуются не только для обеспечения подходящих условий хранения различных товаров, но и для обеспечения комфортных условий работы сотрудников объекта.

Чтобы создать качественную систему кондиционирования, владельцу склада необходимо будет заказать проектирование такой сети у квалифицированных специалистов. Для создания проекта инженерной системы проектировщикам требуются исходные данные от владельца. Первым документом, который нужно будет составить собственнику, является техническое задание. В грамотно составленном задании должны содержаться следующие сведения:

1. Адрес складского сооружения, перечисление его особенностей и характеристик – площадь внутренних помещений, высота потолков, материалы стен, пола, кровли.
2. Имя владельца складского объекта.
3. Какое оборудование и системы следует использовать для кондиционирования склада – сплит-системы, мультизональные системы, настенные кондиционеры, фанкойлы или другое.
4. Количество, расположение окон и материалы, из которых они изготовлены.
5. Расположение дверей.
6. Места установки стеллажей и других габаритных конструкций.
7. Места установки электрических устройств, которые в процессе работы могут нагреваться и влиять на температурные условия внутри складских помещений.
8. Общее количество работников склада.
9. Разделение пространства склада на отдельные зоны, для которых характерны различные требования к параметрам системы кондиционирования, различные условия эксплуатации.
10. Список пожеланий собственника складского помещения к техническим характеристикам, функциям, эффективности, стоимости эксплуатации и другим данным системы кондиционирования воздуха.

Чтобы нанятые специалисты могли создать для склада качественную систему кондиционирования, собственнику также нужно будет предоставить им:

• Схемы внутренних помещений склада с перечислением индивидуальных зон, рабочих мест.
• Архитектурный план склада (указать площадь, планировку).
• Проект системы вентиляции.

Важные особенности проектирования кондиционирования на складе

В подсобных помещениях и конторах, где обычно находится обслуживающий персонал длительное время, важны параметры, позволяющие рабочим чувствовать себя максимально комфортно. Параметры микроклимата должны правильно сочетаться между собой. При этом достигать оптимальных параметров, представляя собой совокупность самых благоприятных условий для персонала. Ведь параметры не должны влиять на технологический процесс, режим хранения ценностей и обеспечивать наилучшее самочувствие рабочих. Если же по каким-то причинам оптимальные нормы не могут быть достигнуты, то устанавливаются допустимые величины климатических параметров на складе. Допустимыми называются такие конфигурации параметров воздуха, которые не вызывают у людей разрушительных процессов в организме, и не ухудшают качества хранящихся товаров. Параметры воздушной среды на складе и гигиенические определяются нормативно-техническими документами  «Общие санитарно-гигиенические требования к воздуху рабочей зоны» и  «Отопление, вентиляция и кондиционирование». Расчетные параметры микроклимата выбираются в соответствии с СНиП 2.04.05-91.

Исходя из назначения помещения, продолжительность и частота отклонений складских условий может несколько варьироваться.  В числовом выражении это показывает коэффициент обеспеченности Коб. Так, например, для помещений, где постоянно находятся люди или происходит постоянный технологический процесс Коб = 0,9. В помещениях с ограниченным пребыванием персонала Коб = 0,7, с коротким по времени пребыванием – Коб = 0,5. Кондиционирование складов играют очень важную роль в любом бизнесе. Ведь несоблюдение температурного режима в первую очередь ведет к порче хранимых там товаров. Решив проблему с кондиционированием воздуха на сладе, автоматически снимается "головная боль" по поводу температурных режимов на улице. Не нужно переживать о том, что шоколадные конфеты на складе "поплывут" при высоких температурах летом, или покроются инеем в холодную зиму. В проектировании кондиционирования складов важно спланировать воздушно-тепловые завесы у входных дверей, ворот и других проемов. Системы кондиционирования больших складских помещений обычно оборудованы автоматизированными системами управления.

Стоимость проектирования системы кондиционирования

Процесс формирования стоимости данной услуги происходит на основе разработанной концепции, которая состоит из нескольких вариантов реализации системы: бюджетный, средний и премиум. Далее это коммерческое предложение обсуждается с заказчиком и он выбирает один из предложенных нами вариантов, согласно которому мы сообщаем стоимость проектирования системы. Стоимость разработки проекта включена в общую стоимость реализации системы и составляет 10-15% от общего значения.
