Проектирование системы кондиционирования магазина

Проектирование системы кондиционирования магазина «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с проектированием, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail info@evro-holod.ru или отправьте быструю заявку

Чтобы оборудование, поддерживающее комфортный микроклимат, работало долго и без сбоев, перед началом монтажных и пусконаладочных работ обязательно понадобится проектирование систем кондиционирования. В идеале вариант, когда изготовлением проекта, установкой охлаждающего воздух агрегата и его сервисным обслуживанием занимается один подрядчик. Заказывать кондиционирование под ключ выгоднее, ведь ответственность за все этапы работы ложится на одного исполнителя.

В каждом современном магазине должна быть установлена правильно рассчитанная и спроектированная система кондиционирования. Заниматься проектированием подобных систем должны опытные мастера, способные грамотно выполнить все необходимые работы в соответствии с условиями технического задания и требованиями норм законодательства. Кондиционирование магазинов – сложная система, состоящая из большого числа отдельных элементов, каждый из которых должен быть правильно подобран.

Важнейшей задачей проектировщиков при разработке системы кондиционирования является проведение расчетов для определения требуемой мощности системы. Мощность системы кондиционирования должна определяться на основе предоставленных собственником или собранных проектировщиками исходных данных. В большинстве случаев при расчете мощности инженерной системы наши специалисты учтут площадь вашего магазина, количество окон и дверных проемов, параметры и особенности других коммуникаций на объекте.

Исходные данные для кондиционирования в магазинах

Требования к системам кондиционирования и другим инженерным сетям сегодня достаточно высоки, потому в магазинах такие коммуникации должны строиться на основе разработанного профессиональными специалистами проекта. Для подготовки проектной документации на устройство системы кондиционирования проектировщикам потребуются различные исходные данные, описывающие особенности строения, помещений магазина и требования заказчика к функциональности сети. Техническое задание – самый важный и объемный документ, предоставляемый проектировщикам на начальном этапе сотрудничества. Техническое задание должно разрабатываться собственником сооружения, потому если вы являетесь арендатором магазина в крупном торговом центре, составленное ТЗ на разработку инженерных систем нужно будет предварительно согласовать с владельцем объекта.

Грамотное техзадание на разработку проекта кондиционирования в магазине должно включать в себя следующую информацию:

  1. Адрес объекта, в котором расположен магазин заказчика проектирования системы кондиционирования воздуха.
  2. Имя и контактные данные собственника объекта.
  3. Технические характеристики, назначение и особенности системы кондиционирования, которую необходимо установить в магазине. Кондиционирование воздуха может быть обеспечено за счет установки кондиционеров, мультизональных систем кондиционирования, сплит-систем и другого подобного оборудования.
  4. Площадь помещений магазина, материалы, из которых изготовлены стены, потолок и пол, высота потолка.
  5. Количество и расположение оконных, дверных проемов.
  6. Толщина полов, материалы кровли, технические характеристики материалов.
  7. Желаемые места установки оборудования системы кондиционирования.
  8. Схема отдельных зон внутренних помещений магазина с указанием мест работы сотрудников.
  9. Список зон, для которых требуются индивидуальные условия кондиционирования.
  10. Список электрических устройств в магазине, способных нагреваться и влиять на температурные условия во внутренних помещениях, места их расположения.
  11. Все имеющиеся пожелания у заказчика, касающиеся технических характеристик системы кондиционирования воздуха, функциональности сети, экономичности, особенностей ее эксплуатации.

Чтобы нанятые проектировщики смогли создать для вашего магазина качественную и надежную систему кондиционирования воздуха, им также потребуются следующие документы:

  • Проект системы вентиляции воздуха в магазине.
  • План внутренних помещений магазина с разделением площади на отдельные зоны, здесь должны быть указаны места расположения электрических устройств, стеллажей, дверей и окон.
  • Архитектурный план объекта, где располагается магазин заказчика.

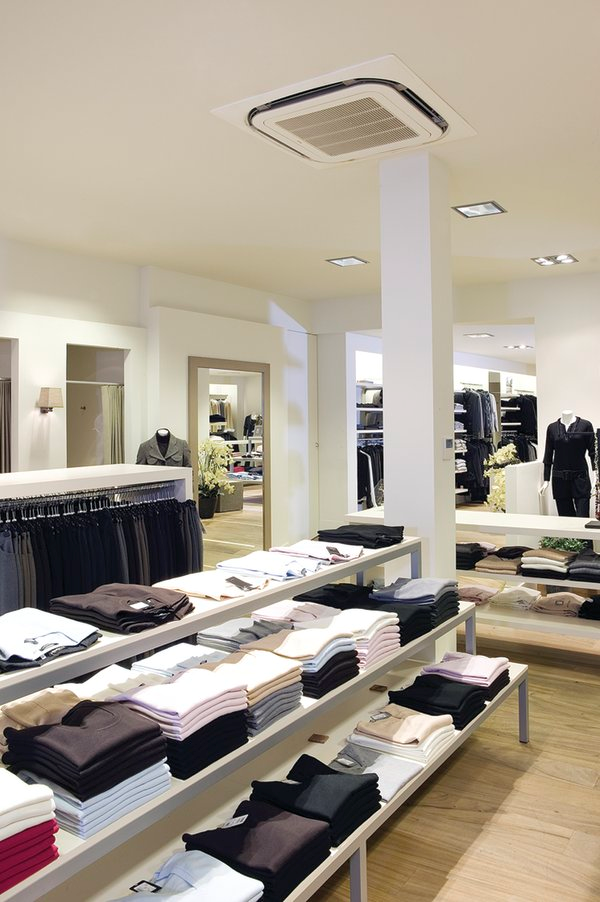

Кассетный кондиционер в магазине

Что включает проектирование и расчет кондиционера?

Нередки случаи, когда неправильно подобранное оборудование не справляется с нагрузкой: - кондиционер или несколько устройств установлены, деньги на их покупку и монтаж потрачены, а результат не оправдывает ожиданий заказчика. Это говорит о том, что правильно рассчитать необходимую мощность оборудования не удалось. Так бывает, когда расчетами занимаются неподготовленные, неопытные специалисты.

Это не удивительно, ведь рассчитать необходимую производительность климатических приборов не так просто. Судите сами. При расчетах следует выяснить и учесть следующие данные:

  • объем кондиционируемых помещений, взаимное расположение комнат (характер и скорость движения воздушных потоков);
  • теплопроводность стен, потолков, пола;
  • расположение окон относительно сторон света и степень их защищенности от прямых солнечных лучей;
  • количество постоянных домочадцев (дом, квартира) или сотрудников (офис, организация, предприятие);
  • наличие бытовых (производственных) приборов, излучающих тепло и их суммарная теплопродукция;
  • климатические особенности региона.

Только после проработки всех деталей составляется проект, где, кроме прочего, указаны следующие рекомендации:

  • варианты наиболее оптимальных мест для установки кондиционеров;
  • необходимая суммарная мощность оборудования и каждого прибора (при установке нескольких кондиционеров);
  • схема расположения воздуховодов (при их необходимости);
  • наилучший способ и схема подключения приборов к электропитанию.

При этом учитываются требования противопожарной безопасности, установленных санитарных и строительных норм. Понятно, что проект кондиционирования - продукт труда проектантов на основе пожеланий заказчика. Специалисты посоветуют, как выбрать кондиционер, удовлетворяющий по стоимости и качеству, выберут оптимальную схему кондиционирования, подобрав компромиссный вариант между расходами заказчика и эффективностью оборудования.

Если речь идет о системе кондиционирования предприятия, здесь вообще нет никаких сомнений в необходимости заказа проекта. Владельцы квартир и частных домов часто пренебрегают услугами специалистов, что впоследствии выливается в неэффективную работу установленного оборудования или возникновение аварийных ситуаций. Игнорировать расчет кондиционера или доверять это дилетантам вряд ли целесообразно.

Нормы и требования в климатических системах в магазинах

При проектировании систем кондиционирования разработчики опираются на требования, прописанные в СНиП 2.08.02-89. Здесь указано следующее:

  • Магазин, если находится в жилом здании, должен обладать индивидуальной системой вентиляции.
  • Трубы вентиляции должны отводиться над кровлей как минимум на 1 м.
  • Система кондиционирования совместно с приточной вентиляцией должна обеспечивать приток охлажденного воздуха не менее 9,5 куб. м в час на 1 покупателя и работника.

Что необходимо учесть при проектировании системы кондиционирования?

При выполнении проектирования климатической системы для продуктовых магазинов необходимо опираться на следующие моменты:

  • Влажность и температура. Оптимальной для торговых сфер являются температура в пределах 18 градусов и влажность не более 80%. Если эти показатели будут снижены или завышены, то об этом вам сообщат ваши покупатели.
  • При работе кондиционера должен поддерживаться оптимальный уровень шума. Для подобных предприятий общее шумовое загрязнение не должное превышать 60 дБ.
  • Совместно с кондиционированием должна работать система вентиляции с хорошей производительностью.

Как правило, проектирование расположения и монтажа систем кондиционирования в магазинах осуществляется аналогичным образом, как и в случае с частным домом или квартирой. Разница будет состоять в том, что для магазина оборудование будет намного мощнее, так как в помещениях регулярно присутствует большое количество люде.

Если для комнаты 18 кв. м частного жилья требуется кондиционер мощностью 1,6 кВт. Здесь учитывается теплоприток от: окна, двери, крыши, бытовой техники и людей. Если перевести в цифры, то в среднем получится: 0,3 + 0,3 + 0,3 + 0,3 + 0,2 = 1,4 кВт. Также необходимо добавить минимальный запас в 30%. В результате получим даже больше расчетного значения. На ту же площадь только в магазине придется установить оборудование в несколько раз мощнее, так как на этой площади будет установлен как минимум 2 холодильника, будет большое окно, 2 двери и всегда много посетителей.

Содержание технического задания

  • Точный адрес расположение объекта, в данном случае магазина;
  • Особенности и технические характеристики системы кондиционирования, выбор приемлемого варианта. Это может быть сплит-система, мультизональное или центральное кондиционирование;
  • Точные параметры размеров помещения, высоты потолка, наличия окон;
  • Указание зон, требующих индивидуальную систему;
  • Предпочтительные места установки кондиционеров;
  • Схема подсобных помещений магазина, указание числа работающего персонала;
  • Перечень электрооборудования, выделяющего тепло, и указание мест установки;
  • Предложения заказчика о технических характеристиках системы, ее эффективности и экономичности.

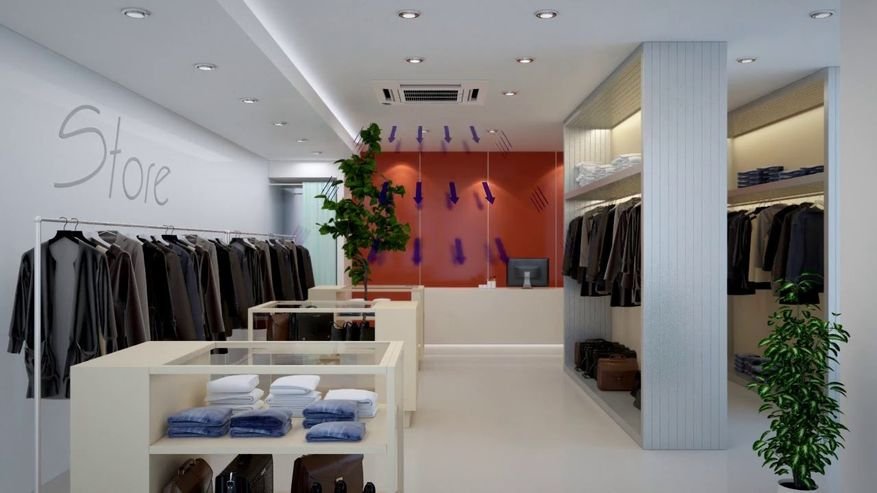

Эффективное и правильно кондиционирование помещения магазина

Этапы проектирования кондиционирования магазина

  • Расчет количества тепла. Тепловой баланс рассчитывается с учетом поступлений и потерь внутреннего и наружного тепла. Разность температур между двумя видами тепловых нагрузок зависит от сезонности. Летом она будет положительной, так как приток теплого воздуха поступает снаружи внутрь помещения, а зимой – отрицательной. На работу кондиционеров влияет поток наружного воздуха. Его свойства также меняются со сменой климатических сезонов;
  • Разработка схемы размещения кондиционеров. Большую роль в этом играет планировка помещения. Так, например, если в здании есть подвесной потолок, то можно использовать кассетный кондиционер. Его мощные струи холодного воздуха равномерно распределяются по всем четырем направлениям. Если здание магазина большое, а внешние блоки не должны нарушать архитектурный дизайн, то можно использовать канальный кондиционер. Распределение воздуха происходит с помощью воздуховодов;
  • Изготовление чертежей системы. Габариты оборудования и его внешний вид могут нарушить дизайн помещения. Поэтому заказчик предварительно должен ознакомиться с чертежами и моделями кондиционеров;
  • Разработка чертежей смежных работ и их описание. В процессе установки климатической системы выполняется ряд смежных работ сантехниками, электриками и строителями. Для них дается в проектировании специальная информация с перечнем работ.

Выбор оборудования

Одним из главных этапов проектирования системы кондиционирования в магазине является выбор оборудования. Обычно это смешенные системы приточно-вытяжного типа с одновременным охлаждением. Если магазин не продуктовый и его площадь составляет до 400 кв. м, то можно обойтись и без кондиционера, ограничившись приточно-вытяжной системой вентиляции естественного типа.

В торговых предприятиях больших площадей требуется устанавливать активные приточные, вытяжные, обогревательные и кондиционирующие системы с фильтрующими компонентами. На площадях 500-600 кв. м устанавливаются рекуператоры и кондиционирующие системы, монтируемых в несколько линий и объединенных в единый канал.

В торговых центрах, где не реализуется химическая продукция, опускается применять системы вентиляции и кондиционирования с рециркуляцией воздуха. То есть в них происходит круговорот внутренних воздушных масс с частичным добавлением свежего, очищенного с улицы.

В крупных торговых центрах устанавливаются системы чиллер-фанкойл. Это сложные охладительные комплексы, в которых охлаждение воздушных масс происходит за счет циркуляции специальной жидкости. Она охлаждается в чиллере, после чего поступает в фанкойл, который обдувается воздухом.

Услуги проектирования систем кондиционирования в магазинах

Наша компания предлагает проектирование климатических систем для магазинов всех типов. Это может быть продажа бытовой техники, одежды, продуктов или бытовой химии. Мы работаем со всеми типами систем кондиционирования и вентиляции, включая сложные комплексны чиллер-фанкойл и устройства с рециркуляцией и смешиванием.

Мы - профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.
