Проектирование системы кондиционирования жилого здания

Системы вентиляции и кондиционирования нужны для регулирования воздухообмена, обеспечения микроклимата, поддержания температуры, влажности, иных параметров. Проектировать указанные системы нужно для новых зданий, либо при реконструкции и ремонте уже существующего объекта. Для разработки проекта по техническому заданию заказчика применяются СНиП, строительные правила, стандарты ГОСТ, нормы пожарной безопасности (НПБ). Системы кондиционирования предназначены для обеспечения микроклимата в отдельном помещении или здании, т.е. в закрытых зонах. В зависимости от целей заказчика, система кондиционирования и вентиляции может быть объединена в одном проекте. Кондиционеры могут быть бытовыми, промышленными, обеспечивать отдельные показатели микроклимата (например, только температуру и очистку воздуха), так и комплексное состояние воздуха внутри объекта.

Нормативные документы

Основным нормативным актом на проектирование вентиляции и кондиционирования является СНиП 41-01-2003. В нем указаны параметры пожарной, экологической, санитарной безопасности при эксплуатации систем, критерии надежности и энергосбережения. Также по указанным СНиП будет определяться соответствие по параметрам воздуха и шума для разных видов зданий и помещений (жилые здания, производственные и общественные объекты).

В зависимости от вида предстоящих работ (строительство, реконструкция, капремонт, перепланировка или переустройство), при проектировании и согласованиях будут применяться следующие нормативные акты:

• Градостроительный и Жилищный кодексы РФ (содержат общие требования к согласованиям, получению разрешений на строительные работы);
• федеральные и региональные регламенты по согласованиям проектной документации;
• СП 118.13330.2012 на общественные здания;
• СП 54.13330.2016 на многоквартирные дома;
• СП 56.13330.2011 на производственные здания;
• СП 336.1325800.2017 на системы вентиляции и кондиционирования воздуха.

Также при проектировании применяются стандарты ГОСТ по параметрам безопасности шума, санитарно-гигиенических требований, микроклимата в жилых и общественных помещениях.

Обследование перед проектированием перед реконструкцией

Реконструкция подразумевает строительные работы, в ходе которых изменяться исходные параметры здания, меняются или восстанавливаются несущие конструкции. Чтобы спроектировать систему вентиляции в реконструируемом здании, нужно оценить текущее состояние объекта и его конструкций, характеристики и места размещения текущих воздухопроводов, иного оборудования. Для этого проводится техническое обследование (экспертиза), определяются точки присоединения, модернизации и установки нового оборудования, рассчитывается нагрузка, изучаются паспорта вентиляционных систем.

Кто выполняет обследование

Обследование зданий и его отдельных систем заключается во внешнем осмотре, использовании специального оборудования, изучении технической документации, исходного проекта. Для этого привлекаются инженеры проектной организации, эксперты в сфере строительства. При заказе проектирования в нашей компании все необходимые обследования выполнят опытные и квалифицированные инженеры, эксперты. Это позволит получить объективную информацию о состоянии объекта и вентиляционных систем, выбрать оптимальные места для размещения и монтажа вентиляции.

Что обследуется

Система кондиционирования затрагивает все части и конструкции здания, поэтому добавление нового оборудования, воздухопроводов и каналов может повлиять на работоспособность уже существующих элементов. Комплексное техническое обследование предусматривает:

• анализ технической и проектной документации на здание и его вентиляционную систему, паспорта вентиляции;
• состояние конструкций, так как при установке вентиляции и оборудования будут прокладываться новые каналы, а несущая нагрузка может увеличиваться;
• технические ограничения объекта, которые придется учесть проектировщикам;
• состояние и работоспособность текущей вентсистемы, искусственных и естественных источников притока воздуха, тепла, света;
• степень изношенности вентиляционной системы и ее отдельных элементов, моральное устаревание;
• санитарно-гигиенические обследования для проверки качества воздуха, соответствие показателям СанПиН и СНиП;
• получение фактических данных о сечениях существующих воздухопроводов, производительности оборудования;
• иные направления документального, визуального и инструментального обследования.

Эксперты и инженеры фактически выезжают на объект, работают с документами, обрабатывают информацию в программных комплексах. Для оценки работоспособности существующей системы и оценки ее соответствия действующим нормам могут привлекаться узкопрофильные специалисты.

Основные инструменты для обследования вентиляции и кондиционирования

Так как многие элементы вентиляционных систем скрыты от визуального наблюдения, может осуществляться:

• частичное вскрытие конструкций для обеспечения доступа;

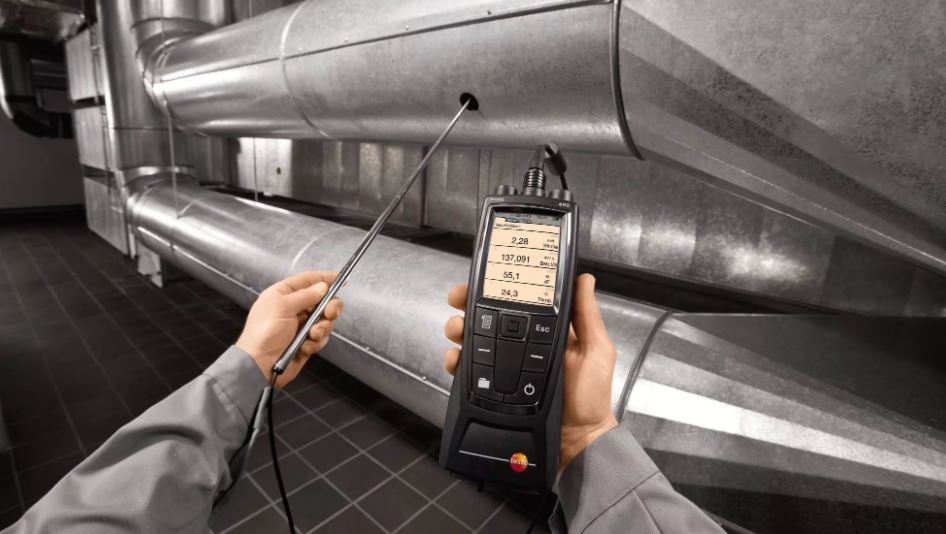

• использование оборудования для видеофиксации внутреннего состояния каналов и воздуховодов;
• использование аэродинамического оборудования для проверки циркуляции воздуха;
• проведение лабораторных исследований материалов с поверхностей каналов;
• инструментальное и документальное обследование других систем здания, чтобы учесть их при проектировании вентиляции;
• расчеты и измерения для обработки полученных данных.

Основные подходы к проектированию системы кондиционирование современного многоквартирного здания

Согласно нормативным документам, вентиляция необходима для выполнения санитарно-эпидемиологических требований. При этом она должна обеспечивать подачу в помещения воздуха с содержанием вредных веществ, не превышающим предельно допустимых концентраций.

При обустройстве вентиляции следует предусмотреть меры по ограничению проникновения в помещения пыли, влаги, вредных и неприятно пахнущих веществ, почвенных газов и обеспечению воздухообмена, достаточного для своевременного удаления вредных веществ и поддержания химического состава воздуха в пропорциях, благоприятных для жизнедеятельности человека.

Согласно действующим нормативным документам «в технических решениях систем отопления, вентиляции и кондиционирования воздуха должна быть предусмотрена возможность автономного регулирования параметров микроклимата помещений». Все эти требования могут быть удовлетворены только в случае использования в здании системы вентиляции с механическим побуждением.

Однако в панельных многоэтажных жилых зданиях массовых серий проектировщики почему-то продолжают предусматривать лишь естественную вентиляцию с притоком наружного воздуха через неплотности наружных ограждающих конструкций и удалением воздуха из помещений через общедомовой вентиляционный канал. Но такая естественная вентиляция не в состоянии обеспечить подачу в помещения свежего воздуха и возможность автономного регулирования параметров микроклимата!

Что получает покупатель квартир с естественной вентиляцией? Систему, которая большую часть года не работает. Поскольку в настоящее время практически во всех вновь строящихся зданиях предусматривается применение оконных блоков с высокими значениями сопротивления воздухопроницанию, то, при условии их правильного монтажа, естественная вентиляция будет работать лишь при открытых окнах.

С точки зрения энергосбережения такой способ устройства вентиляции - сущее варварство. Через открытые окна в помещения врываются потоки холодного или перегретого уличного воздуха, для нагрева или охлаждения которого требуется существенный расход энергии. Если же не открывать окна с герметичным притвором, то микроклимат жилища вскоре вовсе перестанет отвечать даже самым минимальным санитарным нормам.

Ключевые стадии проектирования систем кондиционирования воздуха

При реализации проекта системы кондиционирования необходимо:

1. Разработать техническое задание и собрать необходимую информацию. Подготовка сведений заключается в получении плана строительного объекта и архитектурных чертежей. Необходимо учитывать особенности помещений и пожелания заказчика. Для этого привлекается специалист, который способен точно описать будущий проект.
2. Рассчитать нагрузку. На данной стадии рассчитывается техническая нагрузка для каждого помещения. Также следует рассчитать правильный воздухообмен с выбором параметров внутренней и уличной воздушной массы. Кроме того, определяются тепловые и влажностные притоки, опасные выбросы. На завершающем этапе нужно выяснить оптимальную схему воздухообмена.
3. Выбрать оборудование. Выбирается основное оборудование с учетом результатов расчетных операций. Данный выбор должен обосновываться с технической и экономической точки зрения.
4. Выбрать сетевые конструкции. Подбираются трубопроводы и воздуховоды. Однако перед этим рассчитывается аэродинамика воздуховодов и гидравлические параметры трубопроводов.
5. Выбрать сопутствующее оборудование. На данном этапе подбирается дополнительное оборудование, в котором не нуждались более ранние проектные этапы. К такому оборудованию можно отнести насосные станции, клапаны и устройства теплообмена.
6. Определиться с автоматическим управлением. Данная стадия является завершающей в разработке проекта системы кондиционирования. Она подразумевает создание функциональной карты автоматической манипуляции не только системой кондиционирования, но и вентиляционным оборудованием.

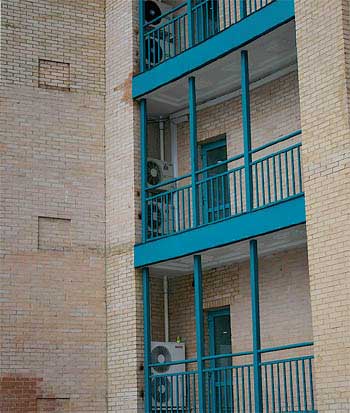

Специфика разработки проекта системы кондиционирования воздуха жилого здания

Нужно обязательно помнить и учитывать специфику проектирования систем кондиционирования. Особенная важность процесса проектирования заключается в необходимости расчета тепловых избытков. Не следует забывать о существовании внешних и внутренних источников избытков тепловой энергии.

Внутренние тепловые избытки формируются за счет присутствия людей внутри помещения, работы оборудования и системы освещения. К внешним источникам тепловых избытков следует отнести солнечную радиацию и передачу тепловой энергии со стороны нагретого уличного воздуха. Кроме тепловых избытков, важным является принятие во внимание изменения влажностного баланса. Причиной тому является функционирование кондиционера, который частично расходует производительность на осушение воздушной массы.

Кроме того, необходимо уделить внимание шумовым показателям. Используемые на объектах жилого строительства системы должны быть максимально тихими по сравнению с промышленными зданиями, к которым предъявляются более лояльные шумовые требования.

На различие требований к необходимым микроклиматическим параметрам влияет специфика помещения. Избыточная влажность, тепло и опасные газы негативно влияют на функционирование системы кондиционирования. На степень нагрузки влияют технологические процессы, количество посетителей, размещение ограждений и конструкций, производственные технологии. Помимо этого, важную роль играет мощность светового оборудования и режимы его функционирования.

Выбирая правильное техническое решение при разработке проекта системы кондиционирования воздуха, в первую очередь руководствуются экономической целесообразностью. Из этого следует, что в максимальной минимизации нуждаются расходы тепловой и электрической энергии, а также холодильного потенциала. Кроме того, это касается денежных расходов на приобретение оборудования и занятие выделяемой для его размещения площади.

Помимо всего прочего, во время разработки проекта системы кондиционирования следует ориентироваться на стандарты и нормативы, предъявляемые к определенному помещению.
