Проектирование центральной вентиляции

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Одной из разновидностей вентиляции зданий является центральная вентиляция.

Центральная система вентиляции в основном проектируется одновременно со строительной частью, так как нужно предусмотреть места расположения оборудования, места прохода воздуховодов через помещения. Но возможна разработка и монтаж системы вентиляции и в существующих зданиях.

Применяется центральная система вентиляции в зданиях, которые работают в одном режиме и не требуют регулировки вентиляции.

Применение центральной системы вентиляции в помещениях офиса – достаточно рациональное решение, поскольку еще на этапе строительства можно организовать все необходимые элементы для нормального воздухообмена офисного помещения, что в свою очередь имеет важное значение для продуктивной работы персонала.

Нет времени разбираться?
Получить консультацию

Центральная система вентиляции включает:

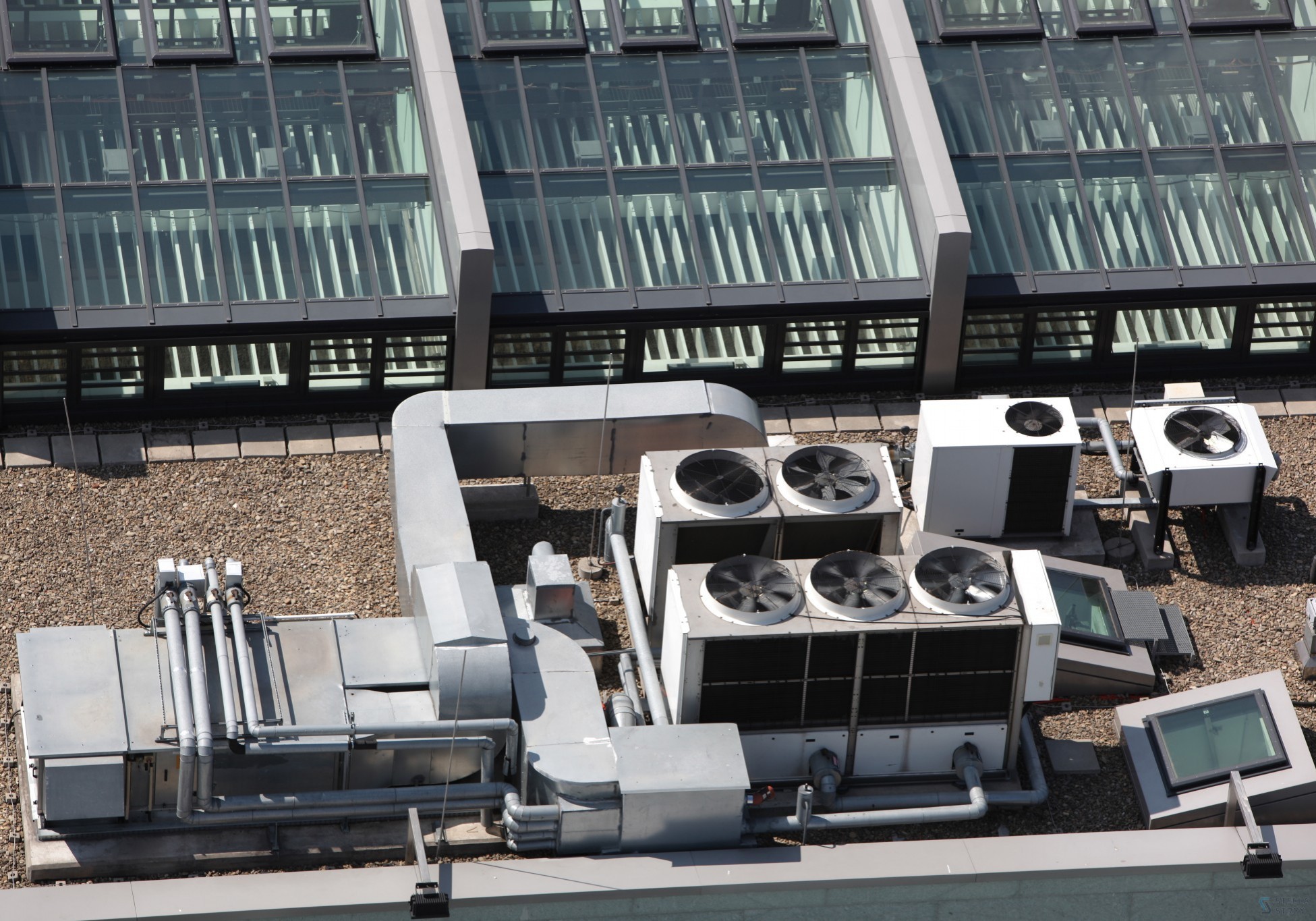

  • центральные, большие приточные или приточно-вытяжные установки, которые могут размещаться либо в специально оборудованном помещении – венткамере, либо на крыше здания;
  • магистральные воздуховоды (вертикальные и горизонтальные);
  • воздуховоды в помещениях;
  • воздухораздающие и воздухозаборные устройства.

Центральная приточно-вытяжная вентиляция

Самое радикальное решение – замена существующей в квартире системы вентиляции. Центральная вентиляция – это сложная сеть воздуховодов с фильтрами, нагревателями, увлажнителями и другими элементами.

ПЛЮСЫ:

  • Очистка воздуха.
  • Подогрев воздуха.
  • Настройка влажности.

МИНУСЫ:

  • Высокая стоимость. Для трехкомнатной квартиры такая система обойдется минимум в 120 000 руб.
  • Сокращение жизненного пространства. Такая система очень громоздкая. По всем комнатам придется проложить воздуховоды. Потолки станут ниже на 20-25 см.
  • Затраты на эксплуатацию. Вентиляцию нужно регулярно чистить, а комплектующие менять.
  • Специальный монтаж. Установка центральной вентиляции – все равно что полноценный ремонт.

Резюме: центральная вентиляция – решение не для всех. Нерационально устанавливать ее в небольших квартирах и в квартирах с низкими потолками. Да и во всех прочих случаях высокая стоимость и сложность монтажа – веские причины для отказа от этого варианта.

Нормативные документы

Все технические процессы по прокладыванию вентиляционной системы должны осуществляться в строгом соответствии действующим нормам.  Не являются исключением и проектирование вентиляции. Едиными документами для всех типов помещений являются:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
  • СНиП 23-01-99 «Строительная климатология»
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»
  • СНиП 23-02-2003 «Тепловая защита зданий»

Помимо этого, существует целый ряд стандартов, посвященных объектам определенного назначения. Среди них:

  • МГСН 3.01-96 «Жилые здания»
  • МГСН 4.13-97 «Помещения магазинов»
  • МГСН 5.01-94 «Стоянки легковых автомобилей»
  • СНиП 31-01-2003 «Здания жилые многоквартирные»
  • СНиП 2.08.02-89 «Общественные здания и сооружения»
  • СНиП 31-05-2003 «Общественные здания административного назначения»
  • СНиП 2.11.01-85 «Складские здания»
  • СНиП 21-02-99 «Стоянки автомобилей»
  • СНиП 2.09.02-85 «Производственные здания»

Также при проектировании вентиляции некоторых помещений следует обращаться к пособиям нормативных документов, например:

  • Пособие к СНиП 2.08.01-89 «Отопление и вентиляция жилых зданий».
  • Пособие к СНиП 2.08.02-89 «Предприятия бытового обслуживания»
  • Пособие к СНиП 2.08.02-89 «Проектирование театров»
  • Пособие к СНиП 2.08.02-89 «Спортивные сооружения»
  • Пособие к СНиП 2.08.02-89 «Проектирование бассейнов»

Проектная документация

Любой проект, в том числе и проект вентиляции, ‑ это пакет документов, в деталях описывающий будущую систему, начиная с технического задания и технико-экономического обоснования расчетов и заканчивая подробной деталировкой всего оборудования.

Специалисты нашей компании при изготовлении проектной документации следуют требованиям действующих нормативов (СНиП, ГОСТ, СП), при необходимости дополняя комплект дополнительными документами. В состав проектной документации входят несколько разделов, каждый из которых может включать множество пунктов.

Проектная документация по системам вентиляции

  • Пояснительная записка. В этом разделе приводятся исходные данные для проекта, сведения об объекте, для которого разрабатывается проект, общие характеристики и другие сведения о проектируемой вентиляции, описание климатических условий и расчетных параметров наружного воздуха и другая информация предварительного характера.
  • Основной комплект рабочих чертежей. Здесь содержатся чертежи прокладки трасс, их габаритные размеры, схемы размещения вентиляционного оборудования и их габариты, структурные и монтажные схемы, деталировки, схемы зон функционирования и обслуживания оборудования.
  • Техническое задание по инженерным системам, взаимодействующим с проектом вентиляции: кондиционирование, отопление, электроснабжение, канализация.
  • Спецификация на применяемое вентиляционное оборудование и материалы.
  • Допуски и разрешения на проведение соответствующих работ.

Проект вентиляции – это исчерпывающее описание системы, руководство для ее комплектации, монтажа, подключения и ввода в эксплуатацию. Смысл проекта – в обеспечении точного соответствия всех ее элементов техническому заданию, согласованности их рабочих параметров и интеграции в общий проект объекта.

С чего начать проектирование вентиляции в помещении

Более детально рассмотрим, как рассчитать и подготовить проект вентиляции для помещения площадью около 300 м². Это может быть коттедж, квартира, офис, промышленное помещение, склад и прочее.

Какие критерии учитываются при расчете вентиляционной системы:

  • объем и технические особенности помещения;
  • кратность воздухообмена;
  • расчет значения — количество воздуха относительно количество людей, находящихся в помещении, то есть воздухообмен по количеству людей.

Мы используем для себя опросный лист для сбора подобной информации. После того, как выяснили квадратуру помещения, какое количество людей будет располагаться, и кратность воздухообмена, следует приступать к аэродинамическому и акустическому расчетам.

При разработке проекта вентиляции учитываются следующие особенности:

  • Назначение сооружения;
  • Технологические прочесы;
  • План помещений;
  • Количество людей, находящихся в помещении;
  • Оборудование, как источник выделения тепла / холода.

Этапы проектирования вентиляции

Следует различать этапы проектирования, которые проводят квалифицированные организации и проектировщики и этапы расчета и проектирования в процессе сделки между заказчиком и исполнителем, то есть последовательность работ.

Последовательность работ по заказу услуги проектирования следующая:

  1. утверждение технического задания с заказчиком;
  2. первоначальный расчет вентиляционной системы в зависимости от типа выбранного оборудования;
  3. подготовка принципиальной схемы;
  4. согласование с заказчиком нюансов и особенностей принципиальной схемы;
  5. внесение изменений заказчиком и дизайнером/архитектором;
  6. подготовка пакета чертежей, необходимой документации;
  7. подписание договора по предоставлению услуг.

Разберем этапы расчета и проектирования вентиляции

Расчет воздухообмена

Расчет воздухообмена производится по количеству людей и по кратности воздухообмена. Воздухообмен рассчитывается исходя из данных по:

  • теплоизбыткам,
  • влагоизбыткам,
  • избыткам углекислого газа (СО2),
  • санитарным нормам,
  • нормативной кратности.

Исходя из расчета по количеству людей и по кратности, выбирается наибольшее значение, которое будет приравниваться к значению требуемого воздухообмена.

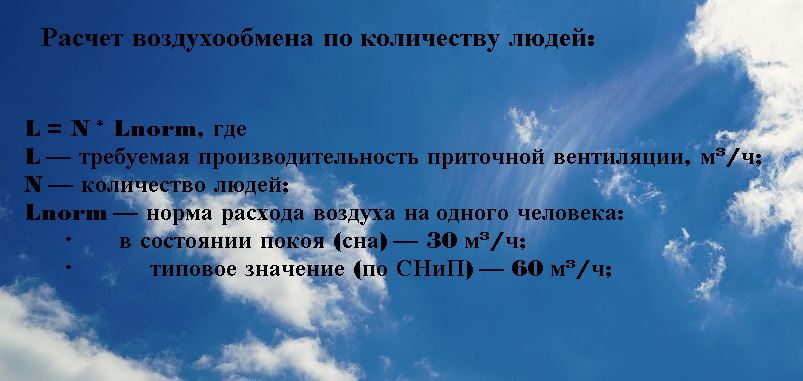

Расчет воздухообмена по количеству людей для проектирования

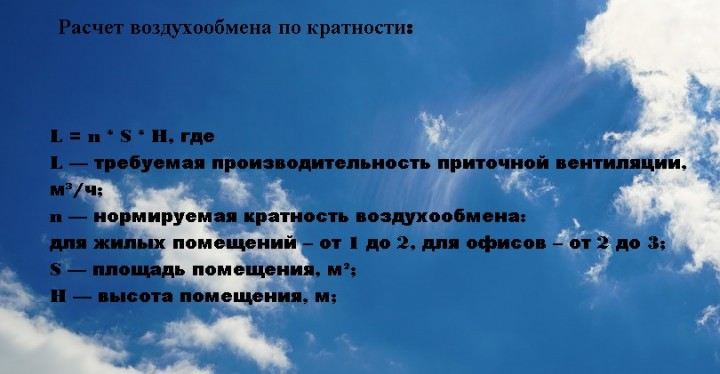

Расчет воздухообмена по кратности
