Проектирование вентиляции бассейна

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

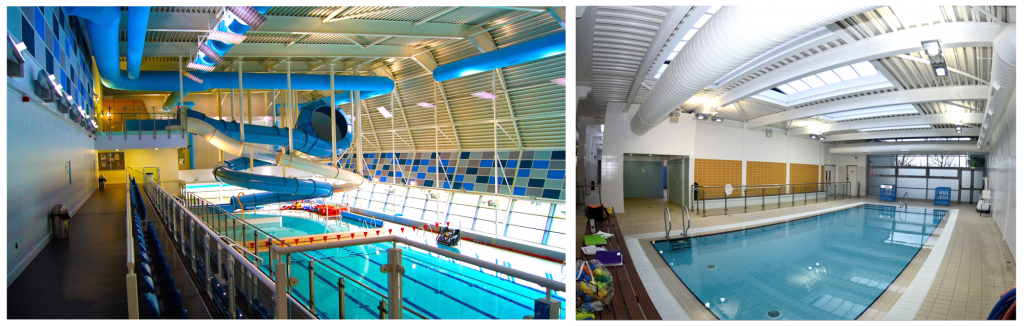

Важным элементом плавательного бассейна являются инженерные решения по вентиляции и осушению воздуха. Система микроклимата бассейна призвана решать две задачи  – контролировать влажность воздуха и создавать воздухообмен.

Нет времени разбираться?
Получить консультацию

В бассейне с открытой поверхности воды и обходных дорожек испаряется большое количество воды. Это приводит к переувлажнению воздуха и насыщению его химически веществами, применяемыми для обработки воды.

Человек в помещении с высокой влажностью быстро утомляется и чувствует себя дискомфортно.

К тому же если влажность не контролировать, получаем следующую ситуацию:

  • Выпадение конденсата на стенах и окнах
  • Образование плесени и грибков в сырых местах
  • Разрушение строительных конструкций

Чтобы этого избежать и напротив, поддерживать микроклимат в бассейне свежим и здоровым, применяются следующие системы:

  1. приточно-вытяжная вентиляция
  2. приточно-втяжная вентиляция + осушитель воздуха

Приточно-вытяжная вентиляция за счет воздухообмена одновременно осушает воздух в бассейне и проветривает помещение.

Осушитель выполняет только функцию осушения, поскольку работает в режиме рециркуляции (без подмеса наружного воздуха).

Рабочние параметры

Для обеспечения оптимального микроклимата, в зависимости от типа бассейна, рекомендуется устанавливать следующие температуры воды:

Тип бассейна Температура воды, ˚С
 Спортивный 24-28
Рекреационный 28-30
Детский 29-32
Лечебный 36
Джакузи 35-39
Бассейн в бане:
 — холодный 15
 — горячий 35

Температуру воздуха в бассейне рекомендуется устанавливать на 1-2 градуса выше температуры воды. Данный показатель оптимален с точки зрения комфорта, также он не позволяет воде активно испаряться.

Относительную влажность в бассейнах принимают в диапазоне от 45 до 60 %.

Бассейны по назначению делятся на:

  • спортивные (плавательные, для водного поло, для прыжков в воду, универсальные);
  • лечебно-оздоровительные (рекреационные);
  • развлекательные (в составе аквапарков);
  • детские (плескательные, для обучения плаванию);
  • «джакузи» (ванна с подводным массажем).



При этом необходимо разделить бассейны массового (общественного) и частного пользования, т. к. принадлежность к одной из этих категорий предъявляет разные требования к проектированию, строительным характеристикам, правилам эксплуатации и обслуживания. Основной особенностью всех систем вентиляции бассейнов является наличие больших влаговыделений. А поддержание достаточно высоких нормативных значений температуры воздуха входит в противоречие со стремлением к повышению энергоэффективности всей системы поддержания микроклимата в бассейне.

В данной статье мы рассмотрим методы проектирования и расчета параметров системы вентиляции частного бассейна. На сегодняшний день это одна из самых массовых категорий бассейнов. Их количество увеличивается с ростом коттеджных поселков вокруг мегаполисов. При этом частные бассейны имеют бесконечное количество вариантов по форме помещения, зеркалу воды, геометрии дна, наличию развлекательных устройств и аттракционов.

Нормативные требования и рекомендации по проектированию

В частных коттеджах на стадии проектирования следует принимать температуру воды в соответствии с российскими нормами [1–4] на уровне 30–32 °С, а температуру воздуха на 1–2 °С выше температуры воды. Европейскими стандартами [5, 6] рекомендуется температура воды для плавательных бассейнов 28 °С, а температура воздуха – на 2–4 °С выше температуры воды, но не выше 34 °С. Верхний допустимый предел относительной влажности установлен равным 65 %, интенсивность воздухообмена – по расчету, но не менее 80 м3/ч на одного купающегося, скорость движения воздуха не более 0,2 м/с.

Согласно нормативным документам системы воздухообмена в залах ванн бассейнов должно исключать образование застойных зон при преобладании вытяжки над притоком в объеме не более 0,5-кратного обмена. Система вентиляции – приточно-вытяжная с механическим побуждением, автономная, самостоятельная (не связанная с системой вентиляции остальной части коттеджа). Для залов ванн рекомендуется подбирать вентиляционные установки из расчета их работы в двух режимах: самостоятельные приточные и вытяжные установки, предназначенные только для нерабочего периода бассейна, и дополнительные установки, которые совместно с первыми должны в период работы бассейна обеспечить расчетный воздухообмен.

Вытяжные шахты следует оборудовать утепленными клапанами с электроподогревом и дистанционным управлением, а также поддонами для сбора и удаления конденсата. К клапанам и поддонам следует обеспечивать удобный доступ обслуживающего персонала. Размеры внутреннего сечения шахт определяются по расчету с учетом гравитационного и ветрового напора и давления, создаваемого приточной вентиляцией.

Уровень шума в залах не должен превышать 60 дБ(А).

Два ограничения на выбор относительной влажности воздуха в частном бассейне

Хотя российскими нормативными документами допускается высокая относительная влажность воздуха, до 65 %, существуют два фактора, вынуждающие снижать это значение для частных бассейнов до уровня 50–45 % и ниже.

Один из упомянутых факторов – дискомфорт, ощущение духоты.

Другой фактор – выпадение конденсата на стенах, окнах, конструкциях.

Низкая относительная влажность до 15–20 % не оказывает отрицательного влияния на самочувствие и здоровье людей.

Проектирование системы вентиляции бассейна

Проектирование системы вентиляции бассейна представляет собой особую задачу в перечне разделов проектирования зданий и сооружений. Основные требования, предъявляемые к проекту или ТЗ (техническому заданию), содержат описание самого объекта (дома, бассейна):

  • ориентация по сторонам света;
  • отметки от уровня земли (размещение в цокольном этаже или на первом этаже здания);
  • способ укрытия зеркала бассейна (если оно есть) для уменьшения испарения и конденсации воды;
  • количество купающихся;
  • время и частота купания;
  • источники тепла и холода;
  • методы осушения воздуха.

Системы кондиционирования, вентиляции и осушения воздуха плавательного бассейна должны решать следующие задачи:

  • обеспечение нормативных параметров воздуха в помещении;
  • обеспечение параметров воздуха вблизи элементов ограждающих конструкций, необходимых для предотвращения конденсации с целью сохранения их несущей способности и внешнего вида;
  • оптимизацию потребления энергоресурсов в зависимости от изменения параметров микроклимата.

Определение площади бассейна

Для владельцев частных бассейнов определение площади бассейна и количества купающихся не является жестким нормативом и может решаться по разному. Традиционный способ (нормативный): количество купающихся примерно равно 1/3 количества людей, находящихся в бассейне. На каждого купающегося требуется минимум 2 м.кв. зеркала воды. Отсюда можно посчитать общую площадь зеркала.

Другой способ (чаще применяемый) – это формирование формы и площади зеркала воды бассейна исходя из дизайнерского или архитектурного решения. И тогда из этих требований вытекает ТЗ на проектирование чаши бассейна, ограждений, прилегающих технических и подсобных помещений, освещения и т.д. В расчетах по формулам Бязина-Крумме используют коэффициент А (0,5-1 для частных бассейнов), учитывающий количество купающихся и площадь зеркала воды. Не зависимо от способа выбора, проектирование системы вентиляции бассейна ведется уже после определения формы, площади зеркала воды, дорожек, прилегающих площадей, конструктива ограждений, перекрытий, методов защиты водной поверхности от испарения и определения режимов интенсивности использования бассейна. Выбор расчетных параметров воздуха определяется нормативными документами.

Баланс температур

Первоочередной параметр, оказывающий решающее влияние на расчет вентиляционной системы. Он влияет на влажность насыщения. Это количество водяного пара, растворенного в воздухе.

Вода не перестает испаряться. Задача проектировщика снизить интенсивность процесса. От этого зависит общая мощность и стоимость вентсистемы.

Влажность насыщения будет минимальной при разнице температур воздуха и воды 1-20С. Воздух всегда теплее воды. Если наоборот, то испарение и конденсирования влаги ускорится. Потребуются более мощные вентиляционные установки.

Микроклимат в частных бассейнах

Проектирование вентиляции начинается с определения исходных данных. Они разняться, в СНиП одни значения, в Европейских нормах другие. Для создания боле комфортной среды лучше остановиться на втором варианте. Температура воды 28-320С. Воздух на 2-40С теплее. Относительная влажность воздуха 40-45%.

В советских нормах разница между температурой воды и воздуха 1-20С. Такое минимальное расхождение может вызвать дискомфорт у посетителей.



Можно использовать только конденсационный осушитель настенного типа или только приточно-вытяжную вентиляцию. Оптимальный вариант – осушитель обрабатывает 30% от расчетного объема поступающей влаги, остальные 70% удаляются приточно-вытяжной вентиляцией.



Калорифер для приточной установки обеспечивается непрерывной подачей воздуха с улицы. Датчик температуры устанавливается в точке входа воздуха в здание. Он регулирует работу смесительной камеры.

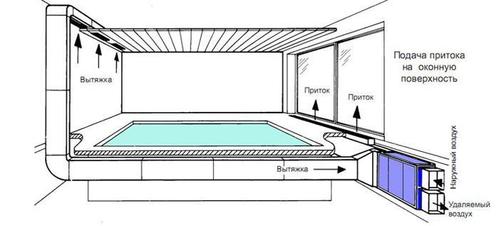

Конденсационный осушитель оборудуется гидростатом, установленным в доступном, но защищенном от случайного механического воздействия месте. На систему принудительной вентиляции монтируется регулятор интенсивности потока. Чтобы всегда можно было открыть и закрыть клапан. Ниже приведена принципиальная схема оборота воздуха в частном бассейне:

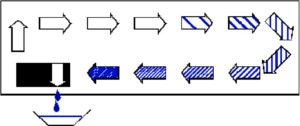

Разработка проекта вентиляции связанна с большим числом сложностей, конструктивных и технических особенностей водного комплекса. Это интенсивность потока посетителей, скорость испарения воды и выпадения конденсата, сквозняки или малонасыщенный воздушный поток и многое другое. Плюс желание заказчика сэкономить, не потеряв в качестве вентилирования. Выполнить проект правильно с инженерной, строительной и экономической сторон могут только профессиональные проектировщики.
