Проектирование вентиляции кинотеатра, клуба или театра

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

В помещениях культурно-зрелищных учреждений проектируют системы кондиционирования или приточно-вытяжную вентиляцию с механическим побуждением.

В зрительных залах кинотеатров, клубов и театров (в зонах размещения зрителей) параметры воздуха должны поддерживаться системой кондиционирования воздуха или вентиляции в соответствии с требованиями СНиП 2.08.02.89, представленными в таблице расчетной температуры и воздухообмена в различных помещениях зрелищных учреждений.

При применении рециркуляции в системах кондиционирования воздуха и вентиляции для зрительных залов наружный воздух должен подаваться в объеме не менее 20 куб.м. в час на человека.

Основные нормы и правила



Зачастую проблема залов вместимостью несколько сотен человек – недостаточная, неравномерная работа вентиляционной системы. Яркий пример - дома культуры постройки 50-60 годов 20 века. Вентсистемы, спроектированные по старым нормам, не обеспечивают достаточную кратность воздухообмена. Наглядно это можно увидеть в советских фильмах, где во время многолюдных собраний дышать практически нечем.



Для проектирования систем вентиляции кинотеатров, концертных залов и других помещений большой вместимости пользуются СП 118.13330.2012 «Общественные здания и сооружения», актуализированной редакцией СНиП 31-06-2009; СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха», актуализированной редакцией СНиП 41-01-2003; СанПиН 2.4.1.1249.

Вот несколько общих требований:

Наименование помещения Температура воздуха, °С Кратность смены воздуха за 1 час
Большие по площади помещения классных комнат, актовых залов, аудитории в школах и высших учебных заведениях +18 2 раза – при условии подпитки наружного воздуха 20 м3/ч и более
Концертный или зрительный зал на 800 и более посадочных мест, а также эстрада на 600 и более зрителей +19 2 раза – при условии подпитки наружного воздуха 20 м3/ч и более
Концертный или зрительный зал вместимость до 800 человек, а также эстрада, рассчитанная до 600 зрителей +19 Аналогично с предыдущим пунктом
Сцена +20 Рассчитывается по нормам зрительного зала
Крытые катки и другие спортивные сооружения, рассчитанные на 800 и более человек В зимний период +18, летний до +25 2 раза. Ограничения не менее 80 м3/ч одного сортосмена и 20 м3/ч на посетителя
Крытые катки и другие спортивные сооружения, рассчитанные до 800 посетителей +18 зимой Аналогично с предыдущим пунктом

Дополнительные условия:

  1. При расчете воздушных завес учитывается климатическая зона расположения объекта и интенсивность ветрового давления.
  2. Отклонение проектной температуры воздуха от реальных значений не должно превышать ±1ºС.
  3. Воздух из больших по площади учебных кабинетов удаляется посредством приточно-вытяжной вентиляции через санитарные узлы или рекреационные помещения. Можно сделать эксфильтрацию через оконные проемы.
  4. Вентиляция лекционных и конференц-залов высших учебных заведений для 3 и 4 климатических районов рассчитывается исходя из приемлемых показателей по микроклимату. Для остальных используется СНиП 41-01-2003.
  5. Проектом закладываются разные вентиляционные каналы для зрительного и клубного залов, а также вспомогательных и подсобных помещений. Для киноконцертных залов и клубных помещений, вместимостью до 375 человек, можно использовать единую ветку.
  6. Залы со специфичной колосниковой сценой обеспечиваются подпором воздуха 10%. Это означает, что объем удаляемых масс не должен превышать 90% от приточных. Также строго регламентируется объём воздуха, удаляемого через сцену, не более 17 %
  7. Влажность воздуха принимается: зимой – 40-45%, летом –50-55%.
  8. В лекционных и читальных залах библиотек разрешается комбинировать приточно-вытяжную вентиляцию и систему кондиционирования с отоплением.
  9. Зрительные залы старой постройки без механической системы вентилирования оборудуются оконными проемами с распашными форточками. Высота от пола не менее 2000 мм.

Это основные расчетные данные. Более конкретная и подробная информация есть в нормативной документации, а также в справочниках.

Проектирование раздельных систем вентиляции

Для помещений зрительского и клубного комплексов, помещений обслуживания сцены (эстрады) и административно-хозяйственных помещений следует разрабатывать отдельные системы кондиционирования или приточно-вытяжной вентиляции. В кинотеатрах с непрерывным показом фильмов и клубах можно не предусматривать такого разделения.

Автономные системы кондиционирования и приточной вентиляции нужно разрабатывать для следующих комплексов помещений:

  • Зрительных залов
  • Вестибюля, фойе, кулуаров
  • Музея
  • Тиристорных
  • Светопроекционных, звукоаппаратных, светоаппаратных
  • Кабин для диктора и переводчиков
  • Артистических уборных
  • Творческого персонала и художественного руководства
  • Помещений административно-хозяйственных, технической связи и радиовещания
  • Производственных мастерских

Самостоятельные вытяжные системы должны быть разработаны также для помещений:

  • Курительных
  • Санузлов
  • Подсобных при буфетах
  • Кабин дикторов
  • Холодильной станции
  • Мастерских, складов, аккумуляторной

Вентиляцию курительной комнаты и санузлов можно объединять в одну систему. Для проекционных необходимо проектировать отдельные системы проектируют системы кондиционирования и приточно-вытяжную вентиляцию. К вытяжным системам этих помещений можно подсоединять вытяжные каналы от стойки усилителей, перемоточных и кабины переводчика.

В многозальных кинотеатрах общей вместимостью до 800 посадочных мест предусматривается обслуживание залов одной системой кондиционирования или приточной вентиляции. При этом для каждого зала надо проектировать установку зонального подогревателя воздуха.

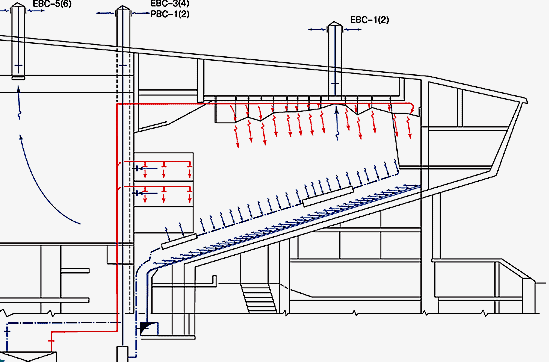

Приток и вытяжка воздуха

Для 1 и 2 климатических районов (холодный климат) расход воздуха в системе кондиционирования и приточно-вытяжной вентиляции определяется из расчета обеспечения нормируемым количеством воздуха в холодное время года - 20 куб.м. в час на человека. Если в залах обеспечены нормальные параметры воздушной среды, то система кондиционирования должна быть с рециркуляцией.

При проектировании зрительных залов кинотеатров следует предусматривать в теплое время года ночное проветривание. Для этого в нижней части залов проектируют проемы, оборудованные неподвижными решетками и утепленными дверцами. Площадь сечения проема рассчитывается исходя из объема подаваемого воздуха (1.5 - 2 воздухообмена в час с учетом гравитационного давления). В этом случае рекомендуется удалять воздух через шахту основной системы вентиляции. Для этого в вытяжных шахтах устанавливают утепленные клапаны с дистанционным управлением. Для отвода конденсата под шахтами должны быть установлены поддоны.
Нужно также исключить возможность неорганизованного поступления наружного воздуха в залы через вытяжные шахты.

В зрительном зале клуба или театра с глубинной колосниковой сценой нужно обеспечивать вентиляционный подпор в размере 10% объема приточного воздуха. Количество удаляемого воздуха соответственно принимается равным 90% приточного (включая рециркуляцию), из них 20% удаляется через сцену.

В помещениях моечных буфета, санузлов, курительных и мастерских необходимо организовывать системы вытяжной вентиляции с механическим побуждением. В служебных помещениях допускается естественная вентиляция.

Проектирование энергоэффективных вентиляционных систем

В комнатах для курения, буфетах, кафе и санузлах монтируется мощная вытяжная установка с механическим побуждением. Также автономная вентиляция разрабатывается для таких помещений, как:

  • подсобные комнаты и мастерские;
  • вестибюль и технические помещения;
  • репетиционные залы, аппаратные, музеи и др.

В небольших зрительных залах, рассчитанных на 800 человек можно использовать одну вентиляционную систему. Важное уточнение – вентиляция должна работать бесшумно, обеспечивая акустический комфорт.

Вентиляция туалетных и комнат для курения может быть объединена в одну систему. Климатическое оборудование и коммуникации не должны располагаться за ограждением зала.

При проектировании особое внимание уделяется эффективному энергопотреблению климатического оборудования. Зрительный зал редко заполняется на 100%, и вентиляцию нужно настраивать так, чтобы она могла работать в экономичном режиме, когда включать ее на полную мощность нет необходимости.

Для этого монтируется специальная автоматика. Так, при небольшом количестве посетителей система работает с минимальными затратами электроэнергии, а при полной наполняемости включается на всю мощность, создавая необходимый воздухообмен.

Расчет вентиляционной системы кинотеатра

Чтобы система вентиляции кинотеатра функционировала по всем правилам, необходимо рассчитать воздухообмен и мощность системы кондиционирования по следующим нормам: В зале кинотеатра или театра со сценой воздухообмен определяют, беря за основу 20 м3/ч наружного воздуха на одного зрителя.

Пояснения расчета

Санитарной нормой подачи чистого воздуха на человека составляет 20 м3/ч. Летом вентиляция выдает примерно 20 м3/ч на одного зрителя, а кондиционная система охлаждает воздушные массы до нужной температуры. Зимой дело обстоит сложнее. Вентиляция подает все то же количество воздуха на человека, но необходимо еще дополнительно охлаждать зал, так как в холодное время года, в кинотеатре очень жарко, в виду того что системы кондиционирования не работают и не регулируют температуру в зале.

Для расчета возьмем данные для кинотеатра со средней площадью:

Кинотеатр с залом на 800 мест с площадью 520 кв.м.

Количество поступаемого с улицы воздуха, рассчитывается по формуле: L=800X20=16000 м3/ч.

Количество выделяемого тепла от человека в летнее время 100Вт теплоизбытка и 44 г/ч влаги, то есть 88000 Вт и 35200 г/ч от всех посетителей в сумме.

После построения диаграммы на основе этой информации и проведенных расчетов получаем нужные данные: расход воздуха равен 26000 м3/ч и мощностные характеристики охладительной установки 90 Квт.

Правила безопасности проектирования вентиляционных систем

В аккумуляторной с кислотными аккумуляторами вентиляция должна обеспечиваться самостоятельным агрегатом во взрывобезопасном и антикоррозийном исполнении с расположением вытяжных отверстий под потолком и на высоте 30 см от пола. В аккумуляторной с щелочными аккумуляторами вытяжные отверстия должны располагаться только под потолком. В этом случае можно организовывать естественную вентиляцию через отдельный вентиляционный отсос.

Не рекомендуется располагать помещения для вентиляционного оборудования, систем кондиционирования, компрессорных и холодильных установок непосредственно за ограждением зрительного зала.

В стенах, отделяющих зрительные залы в многозальных зданиях, нельзя устанавливать вентиляционные каналы. Не допускается прокладка воздуховодов через помещения залов, проекционной и перемоточной, если эти воздуховоды предназначены для других помещений.

В зрительных залах вместимостью до 800 мест подачу воздуха подачу воздуха следует производить, как правило, компактными струями с максимально допустимой скоростью, ограниченной допустимым уровнем шума в зале и нормируемой подвижностью воздуха.
