Проектирование вентиляции офиса

Правильная организация воздухообмена в офисных здания – сложная и ответственная задача, поскольку от состава внутренней атмосферы зависит не только уровень комфорта на рабочих местах сотрудников, но и их здоровье. Учитывая это, проектирование вентиляции офисов производится как с учётом требований СНиП, так и с использованием актуальных наработок по эргономике рабочих мест.

На практике сложилось два подхода к разработке вентиляции для офисов: «с подгонкой под бюджет» и «так, как надо». Несмотря на достаточно чёткие формулировки в нормативных документах, методика расчёта и закладываемые в неё графики рабочего процесса позволяют изменять аппаратную насыщенность системы в весьма широком диапазоне.

Почему нужно проектировать систему вентиляции до начала ремонтных работ?

На стадии строительства здания проектируются системы, задача которых сделать пребывание в квартире, доме, офисе комфортным. Это системы вентиляции, кондиционирования и отопления. Почему это стоит делать на такой ранней стадии? Такой подход помогает учесть все возможные факторы, избежать рисков в будущем и подобрать оптимальное оборудование. Проектирование – та база, без которой все последующие этапы внедрения систем будут не такими качественными и действенными. Вот вам причины почему проектирование системы вентиляции должно выполняться до начала ремонтных работ:

• только при таких условиях можно вписать инженерные коммуникации в дизайн интерьера;
• формирование бюджета. Проектирование вентиляции позволит вам посмотреть точную смету проекта до начала монтажных работ. Таким образом, вы сможете подобрать систему в строгих рамках выделенного бюджета;
• возможность интеграции с другими инженерными системами (кондиционирование, увлажнение);
• точное согласование всех работ со «смежниками» (строителями, дизайнерами, монтажниками и т.д.);
• качественный результат. Проектирование вентиляции позволит создать эффективную систему вентиляции, которая максимально подходит под все параметры и особенности помещения.

Чем тщательнее будет продуман проект, тем качественнее он будет реализован. Индивидуальный подход и инженерные расчеты в совокупности принесут в будущем для вас – удобство эксплуатации, надежность работы систем, их соответствие санитарным, противопожарным, эксплуатационным и архитектурно-строительным нормам. И основное – это экономия и полный контроль микроклимата в помещении.

Важной составляющей организации продуктивной работы в офисе является обеспечение комфортных условий труда. Когда в офисе душно и жарко, ни о какой плодотворности труда не может быть и речи, особенно в современных офисах с большим количеством компьютерной и оргтехники.

Вентиляция офисных помещений рассчитывается исходя из нормативного количества воздуха на одного человека. Когда объем воздуха, которое отводится на 1 человека, ниже допустимых норм, человек чувствует себя подавлено, вяло, чаще болеет и плохо работает.

Именно поэтому вопрос «вытяжная вентиляция в офисе» является очень актуальным.  Правильно спроектированная и оборудованная система – залог высокой результативности и хорошего самочувствия офисных сотрудников.

Общепринятые нормы

Проект вентиляции офиса в большей степени зависит от общей рабочей площади помещения, количества приглашенных сотрудников и необходимой офисной техники, а также от общего периметра примыкающих производственных площадей.

Стандартный необходимый объем подаваемого свежего воздуха:

• для офисных рабочих помещений – 60 м3/ в час на 1 индивида;
• для помещений, где проводятся совещания и переговоры достаточно 20 м3/час на 1 индивида;
• Средняя температура подаваемых воздушных потоков от +20 градусов до — 2°градусов.
• Объем использованного воздуха, который необходимо удалять:
• для туалетных помещений – 50 м3/час на единицу техники;
• для небольших кухонь достаточно 10 м3/час на квадратный метр;
• для офисных помещений можно рассчитать, опираясь на санитарные нормы, которые рассчитываются на нужное количество работников.

Расположение приточных каналов

При разработке вентиляции для помещений, где в течение продолжительного времени находятся люди, крайне важно правильно определить положение приточных диффузоров.

Сделать это не так легко, как это может показаться на первый взгляд, поскольку их расположение влияет на общую эффективность всей системы.

Различают два принципиально разных подхода к организации приточно-вытяжной вентиляции: смешивающий и вытесняющий.



В системах смешивающего типа приточные каналы монтируются на потолке, а температура входящего потока значительно ниже рабочей температуры воздуха внутри офиса (13-15⁰C).

Требуемый эффект – снижение концентрации CO2 – в данном случае достигается за счёт «разбавления» активной воздушной смеси.

Главная проблема такого подхода – правильное положение и конструкция диффузоров, которые не должны создавать ощутимо холодных потоков.

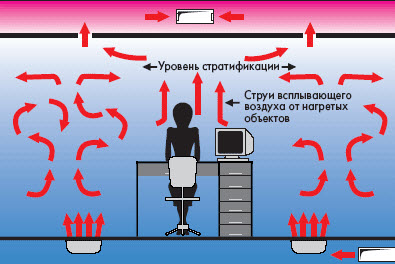

В вытесняющих системах приток организовывается через пол или низко-расположенные диффузоры. Температура входящего потока – 18⁰C. Попадая в более тёплую среду, входящие потоки начинают конвективное движение к потолку, вытесняя, таким образом, все вредности, генерируемые в активной дыхательной зоне.

Согласно последним исследованиям, вытесняющие системы обеспечивают более высокое качество вентиляции при тех же энергетических затратах.

Особенности проектирования офисной вентиляции

Параметры работы приточно-вытяжного воздухообмена регламентируются положениями СНиП о вентиляции офисных помещений. На стадии разработки проекта вентиляционной системы специалисты согласовывают с заказчиком:

• архитектурные, конструктивные особенности офисного строения/кабинетов;
• расположения вентиляционного оборудования;
• возможное расположение воздуховодных каналов;
• уровень мощности электрической установки;
• возможность подведения воды;
• пути отведения конденсата;
• обеспечение доступа к вентиляционному оборудованию;
• возможность внесения конструктивных изменений.

При проектировании вентиляционного сети производят расчеты:

• воздухообмена;
• коммуникационной схемы;
• теплопритоков для каждого помещения отдельно с учетом технических, конструктивных особенностей строения;
• площади сечений воздуховодных путей;
• потери давления по вентиляционной сети;
• оптимальной мощности колорифера.

Определяется необходимое оборудование для комплектации, установки вентиляционной сети. Готовится проектная документация.

Какие данные нужны для расчёта вентиляции

Перечислим технические и организационные задачи, которые решает проектная организация прежде, чем рассчитать проект вентиляции для офиса:

• расчёт тепловых потоков и требуемых объёмов воздухообмена;
• аэродинамический расчёт каналов для транспорта входных и исходящих потоков воздуха;
• определение мощности обогревателей для приточной установки;
• выбор оборудования.

Для их решения с заказчиком согласовывается следующий набор данных:

• дислокация вентиляционной установки на архитектурном плане здания;
• предпочтительная (или допустимая) топология воздушных каналов;
• допустимая мощность всей вентиляционной системы;
• возможность подключения к водопроводу;
• наличие или возможность установки дренажной системы.

Кроме этого надо учитывать, что при подготовке исходных данных для расчета вентиляции офисных помещений следует учитывать не только требуемые объёмы воздухозамещения, но температурную карту помещения.

Необходимость учёта данного фактора обусловлена тем, что современные офисы плотно укомплектованы различным оборудованием, излучающим тепло и способным влиять не только на энергетическую эффективность вентиляции, но и на топологию воздушных каналов.

Вентиляция офисов: схемы организации

Система вентиляции офиса принудительного типа должна обеспечивать подачу свежих воздушных масс в кабинеты (до 60 м³/ч на человека), конференц-залы, залы для переговоров (до 30 м³/ч на человека) и, при необходимости, в коридор. Принудительная вытяжка должна организовываться в санузлах, комнатах для курения, кабинетах (35 м² и более), а также в помещениях копировальных комнат.

Для реализации данных условий на стадии строительства офисных центров может использоваться одна из следующих схем:

• Установка устройств приточно-вытяжного типа в подсобке, за подпотолочным пространством в коридоре, на крыше или в подвале офисного центра с подводом приточной и вытяжной шахты на каждый из этажей.
• Обустройство общей приточной вентиляционной шахты и монтаж приточно-вытяжных (компактных) установок, расположенных на каждом из этажей.
• Центральное кондиционирование на базе мультизональных VRF/VRV систем.

Если офис не является частью бизнес центра, вентиляция помещений офиса может организовываться индивидуально.

Самый экономичный вариант для небольших по площади офисов – установка канальных кондиционеров, с подмесом до 15-20% свежего воздуха. Из помещений для курения и санузлов организуется принудительная вытяжка с использованием вытяжных вентиляторов.

Более дорогим, но, при этом, наиболее эффективным и оптимальным для средних и больших офисов решением будет вентилирование индивидуальными приточно-вытяжными установками с роторной рекуперацией тепла. На рабочих местах могут устанавливаться устройства локальной приточной вентиляции.
