Проектирование вентиляции предприятия

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Вентилирование промышленных зданий – это комплекс мер по созданию внутри помещения приемлемого для работы персонала микроклимата. Заводы бывают разными, от небольшого сборочного цеха до крупного предприятия по изготовлению химически реагентов, но независимо от специфики объекта система воздухообмена должна качественно продувать помещения, фильтровать исходящие и входящие потоки, кондиционировать и отапливать. Проектирование вентиляции промышленного здания - это комплексное мероприятие, включающее в себя всю цепочку процесса: от выбора нормативных параметров до подбора вентиляторов. Поэтому должно выполняться только опытными специалистами с использованием современных методов компьютерного моделирования.

Нормативные требования

Производственные цеха, комнаты отдыха, санитарные узлы и другие помещения оборудуются приточно – вытяжной вентиляцией, согласно СНиП 41-01-2003 «Вентиляция, отопление и кондиционирование». ГОСТ 12.1.005-88 содержит параметры воздуха в разных зонах производства. Также используются данные СанПиН 2.2.4.548-96.

Кроме всего прочего, при проектировании вентсистем промпредприятий предъявляются следующие требования:

  • Соответствие вентиляционной системы актуальным требованиям по пожарной безопасности.
  • Наличие сертификатов качества на материалы.

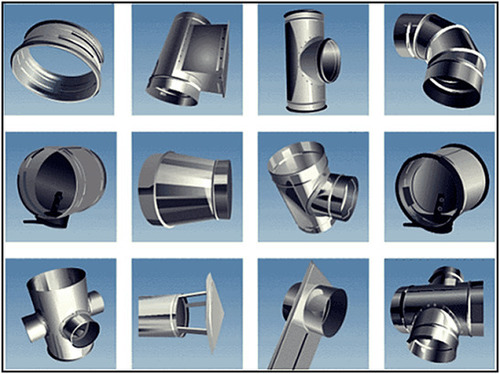

  • Воздуховоды изготавливаются из нержавеющей стали или на них наносится антикоррозийной покрытие.
  • Воздуховоды покрываются слоем масляной или другой горючей краски толщиной не более 0,2 мм.
  • В зоне работы людей предельная концентрация вредных веществ (ПДК) не более 30%.
  • Расчетная температура воздуха внутри зимой не ниже +10⁰С. Ночью или когда нет людей, может опускаться до +5⁰С.
  • В летний период расчётная температура внутри помещения принимается равной наружной. Допускается отклонение на 4⁰С.
  • Шумовая нагрузка от работающей системы вентиляции не должна быть выше 110 дБ.

Это основные требования, но существует множество дополнений, специфических отклонений и других норм. Учесть все нюансы проектирования вентиляции под конкретный объект может только опытный специалист.

Исходные данные на проект отопления предприятия

В современных условиях на любых производственных объектах требуется организация надежных и функциональных вентиляционных сетей. В процессе производства в воздух могут попадать различные вредные вещества, могут образовываться неприятные запахи, делающие использование внутренних помещений предприятия крайне некомфортным и неудобным для пользователей. Именно для организации благоприятных и безопасных условий работы нужно грамотное проектирование системы вентиляции воздуха на производстве.

Чтобы специалисты могли разработать качественный проект вентиляции, им потребуются исходные данные, в которых содержатся сведения об объекте, требования собственника к функциональности будущей коммуникации и другие данные. Важнейшим документом исходных данных является техническое задание. В ТЗ должны содержаться следующие сведения.

  1. Адрес производственного объекта.
  2. Площадь строения, количество этажей, высота потолков, наличие индивидуальных зон, для которых характерны различные параметры функционирования системы вентиляции воздуха.
  3. Режим работы производственного объекта, назначение внутренних помещений и зон, правила их эксплуатации.
  4. Число постоянных сотрудников предприятия, с указанием их мест работы на территории объекта.
  5. Главное назначение вентиляционной системы: приточно-вытяжная система, приточная вентиляция, вытяжная сеть.
  6. Тип вентиляции – местная или общеобменная.
  7. Перечень всего оборудования на территории предприятия, конструкций и мебели, которые из-за габаритов и места установки могут негативно влиять на циркуляцию воздуха во внутренних помещениях.
  8. Желаемые места монтажа вентиляционного оборудования, отдельных элементов системы.
  9. Все имеющиеся у собственника требования к функциональности и характеристикам вентиляции на производственном объекте.

Для разработки проекта проектировщикам потребуются такие схемы:

  • Схемы внутренних помещений производственного объекта с указанием отдельных зон, мест повышенной опасности, мест возможного выброса в воздух опасных веществ, мест монтажа габаритного оборудования и мебели.
  • Архитектурный план предприятия с указанием мест размещения дверей, оконных проемов и других конструкций, элементов строения.
  • Схема естественной вентиляции, если она была устроена в процессе строительства производственного объекта.

Как проектируют вентиляцию

Чтобы правильно провести расчеты мощности вентиляционной системы, нанятым специалистам необходимо будет предоставить допуск на объект. Допуск на объект необходим для того, чтобы сотрудники проектного предприятия могли самостоятельно исследовать производственное предприятие, изучить выданное задание и другие документы, сопоставить выданные собственником данные с особенностями строения и, если в этом возникнет необходимость, внести корректировки в задание.

Состав проектной документации

Основная задача проекта – это правильное, подробное и понятное описание системы вентилирования, её составных частей и узлов. Включает несколько документов:

  1. Основной чертеж. План системы вентиляции, вписанный в здание.

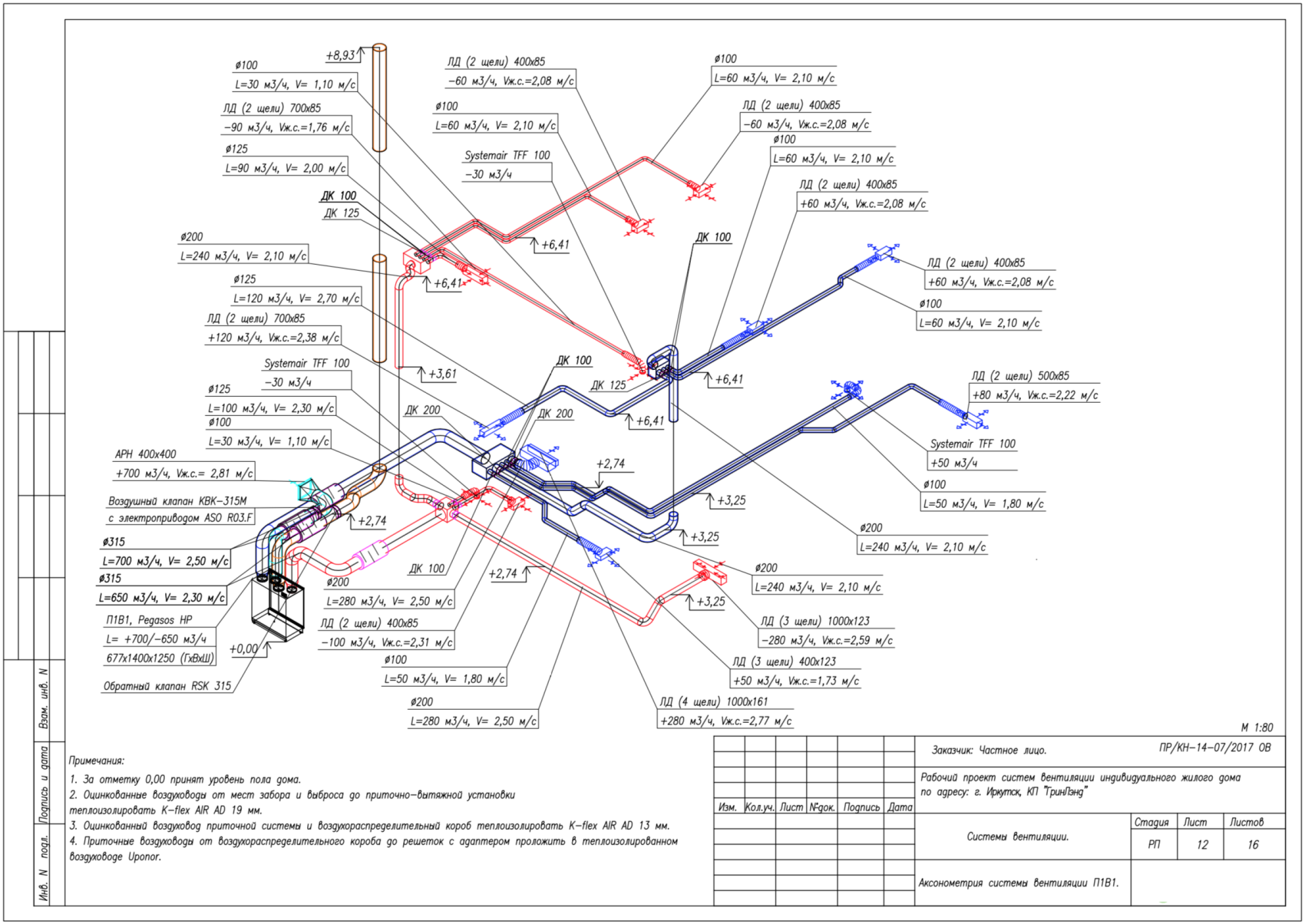

  2. Аксонометрическая схема вентиляции.
  3. Спецификация на станки и производственное оборудование.
  4. Дополнительные схемы гидравлических частей вентиляционного оборудования.
  5. Схемы узлов сложных установок.
  6. Локальные разрезы отдельных узлов или вентиляционных камер.

План общеобменной вентиляции может быть в виде объемной модели. Это актуально для крупных и средних по размеру производственных объектов, где протяженность вентканалов составляет несколько километров.

Этапы проектирования вентиляции

Существует 2 основных этапа, совершенно равнозначные по объему работ. Первый этап (50%) – сбор исходных данных для проектирования и согласование основных принципиальных решений. Второй этап (50%) – разработка проекта вентиляции.

Сбор исходных данных

После обращения в нашу команду, нам предстоит пройти следующий путь:

Выбрать тип системы вентиляции

Существует 3 варианта систем вентиляции. Естественная вентиляция – шахты в санузлах любого здания. Гибридная вентиляция — приточные клапаны и мини-приточные установки в каждом помещении. Приточно-вытяжная вентиляция – как раз, которая требует детального проектирования.

Выбрать комплектацию и марку оборудования вентиляции

Если Вы выбрали принудительную систему вентиляции, нам предстоит определить марку и дополнительную комплектацию оборудования. Механическая вентиляция может совмещать функции фильтрации, нагрева, охлаждения, увлажнения и даже ионизации воздуха. Стандартно в состав установки входит фильтр, нагреватель воздуха и секция шумоглушителя.

Выбрать способы распределения воздуха и тип решеток

Если коротко, можно сделать решетки «из стены» или «из потолка», а в некоторых случаях «из пола». Можно подключить вентиляцию к системе кондиционирования и подавать воздух через решетки канальных блоков. Можно проложить воздуховоды под потолком, и даже в стяжке пола. Можно купить простые и дешевые решетки, а можно вихревые, сопловые или щелевые. Вместо полноценной дорогостоящей системы вентиляции можно сделать канальные кондиционеры с функцией подмеса свежего воздуха с улицы, но везде есть свои подводные камни.

Выбрать тип воздуховодов, места размещения оборудования, заборные и выбросные отверстия, систему теплоснабжения для подогрева воздуха зимой.

Нам предстоит согласовать Техническое задание и эскизный проект, чтобы не пришлось по несколько раз корректировать готовые проекты.

Дополнительные вопросы до начала проектирования вентиляции:

Есть ли у Вас архитектурные планировки в цифровой версии, в программе AutoCAD (или ArchiCAD)?

Нам подойдут планировки PDF или даже JPEG, но перевод чертежей в стандарт AutoCAD займет время. Планировки в AutoCAD нам нужны для точного расчета количества материалов и правильного подбора оборудования.

Только квалифицированные инженеры-проектировщики способны учесть в техзадании все необходимые факторы, среди которых нужно выделить:

  • Планировку помещений.
  • Строительные материалы, с которыми предстоит иметь дело (монтировать оборудование).
  • Толщину стен и мн. др.

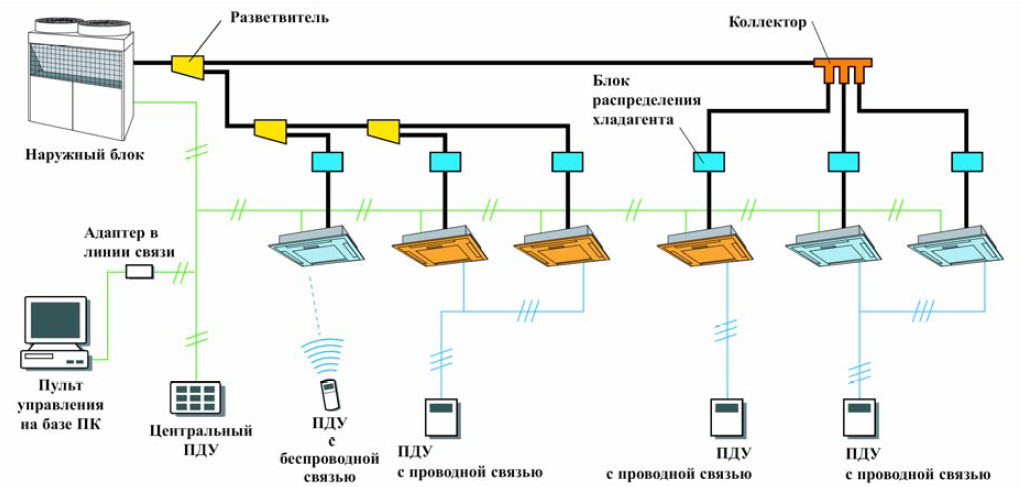

Схема автоматизированной промышленной вентиляции

По завершении работ компетентный специалист обязан предоставить правила эксплуатации вентиляционных систем. Инструкция по эксплуатации содержит все необходимые рекомендации для контроля работы вентиляции в котельной, например, для управления котлом.

Чтобы обрести достаточный уровень компетенции в вопросах проектирования и установки промышленной вентиляции, нет необходимости досконально изучать раскрой и изготовление воздухоотводов промышленной вентиляции и иные тонкости. Консультации опытного инженера-проектировщика будет достаточно, для формирования базы знаний о вентиляционных системах.
