Проектирование вентиляции с рециркуляцией

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Вентиляции с рециркуляцией воздуха представляет собой систему, где часть забираемого из помещения воздуха смешивается с холодным наружным воздухом, нагревает его до необходимой температуры и затем подает в помещение. Причем, эта система может быть применена только если воздух, поступающий из помещения, не содержит вредных веществ и токсичных примесей. Тогда как объем наружного воздуха в этой смеси должен соответствовать всем санитарно-гигиеническим нормам, указанным в СНиП, и должен быть не меньше значения санитарной нормы, предусмотренной для данного типа помещения.

Нет времени разбираться?
Получить консультацию

Рециркуляция воздуха в системе приточно-вытяжной вентиляции и воздушного отопления применяется в холодное время года в целях экономии тепла, так как при этом приходится нагревать не весь приточный воздух, а только наружный воздух, необходимый для дыхания людей (этим достигается экономия в стоимости устройства и эксплуатации, так как уменьшаются число калориферов и расходы на нагрев наружного воздуха). Кроме того, использование рециркуляции позволяет стабилизировать режим распределения воздуха в помещении, так как система работает при постоянном расходе, и скорости приточных струй имеют постоянное значение во все периоды года.

Рециркуляция также широко применяется при охлаждении воздуха в летнее время.

В режиме рециркуляции не происходит никакого воздухообмена, часть воздуха, удаляемого из помещений, после соответствующей очистки от производственных вредностей снова направляется в помещение.

Применение рециркуляции недопустимо в помещениях, в воздушной среде которых могут быть вредные вещества, неприятные запахи и болезнетворные микроорганизмы или возможно резкое увеличение концентрации вредных и взрывоопасных пылей, паров и газов.

Проектирование систем вентиляции включает в себя:

  • Пояснительную записку (краткое описание системы, предложенного оборудования);
  • Аэродинамический расчет (в виде таблицы «Техническая характеристика вентиляционного оборудования»);

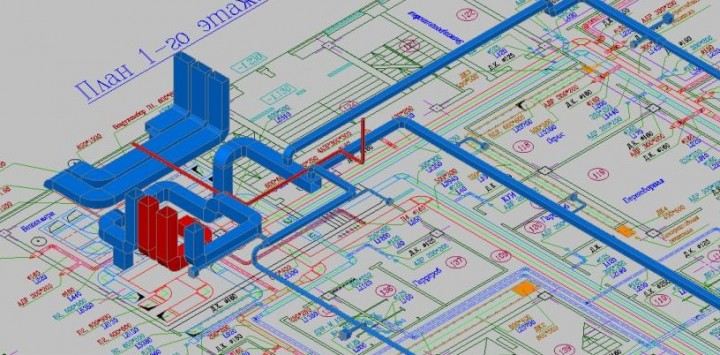

  • Поэтажные планы с трассировкой воздуховодов, расстановкой и привязкой элементов вентиляции при проектировании (с указанием марки оборудования и размеров), вентиляционных решеток, воздуховодов;
  • Подбор и расстановка вентиляционных решеток;
  • Аксонометрическая схема системы;
  • Рекомендуемая схема подключения (обвязки) калорифера;
  • Отдельные схемы (обвязки) узлов;
  • Спецификация оборудования и материалов.

Проектирование вентиляции в квартире, офисе, коттедже

Необходимые исходные данные при проектирование системы вентиляции:

  • Техническое задание;
  • Поэтажный план с расположением вентиляционных шахт, разрезы здания, экспликация помещений, предполагаемый интерьер;
  • Ориентация здания по сторонам света;
  • Окна: остекление, геометрические размеры, тип остекления (стеклопакет, переплет, простое остекление);
  • Проектные данные по существующей вентиляции.

Проектирование вентиляции и кондиционирования воздуха, промышленного предприятия, административного помещения обычно выполняется совместно с проектом котельной, проектом системы отопления, проектом водоснабжения и канализации, проектом тепловых сетей в случае если котельная отдельно стоящая или пристроенная.

Проектирование вентиляции выполняется с учетом всех существующих и запроектированных систем (отопление, водоснабжение, канализация, котельная). Характеристики (проектное решение) системы вентиляции на прямую влияют на характеристики проектов отопления и кондиционирования (выбор мощности котельной установки, выбор мощности холодильной установки, организация воздухообмена и т.д). При комплексном подходе, всех перечисленных разделов, техническое решение позволяет подобрать и запроектировать вентиляцию с оптимальными параметрами для выполнения всех требований санитарных норм и пожелания Заказчика.

Воздухораспределительная сеть

Проектирование систем промышленной вентиляции в производственных и промышленных зданиях еще более сложный процесс. Кроме приведенных выше данных, учитывается показатель вредности. Архитектор точно знает, сколько веществ, небезопасных для здоровья людей, выделяется при работе цехов.

Она состоит из следующих элементов:

  • Переходники.
  • Разветвители.
  • Повороты
  • Заслонки.
  • Распределители.
  • Воздуховоды.

Когда проектировщик разрабатывает схему, он продумывает «трассу» для потоков кислорода. При небольшой длине она обязана обеспечить все комнаты нужным вещество: минимум материальных затрат при максимальной продуктивности.

Специалист знает объем масс, проходящих по каналу, их скорость. Он рассчитывает, какого размера оборудование потребуется для успешного запуска. Чем больше скорость, тем меньше диаметр.

Тут важно не перестараться. Очень быстрые воздушные потоки сильно шумят и создают сквозняки, а медленные требуют большого проходного отверстия. Оно подходит не каждому потолку. Оптимальный вариант для жилых помещений – ¾ м/c. Обратите внимание, что на выходе этот показатель выше – 6-8 м/c. Чтобы уровень гула уменьшился, диаметр детали, которая соединяет ответвления с центральной линией, должен быть меньше сечения трубы. Подключение в этом случае делается с помощью переходника.

Схема вентиляции с рециркуляцией

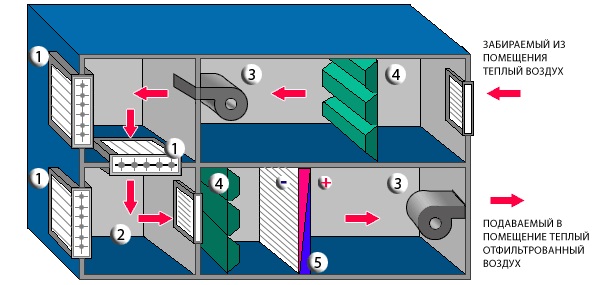

Приточно-вытяжная вентиляция с рециркуляцией работает по определенной схеме. В помещение через шахту поступает воздух с улицы. Через какое-то время его затягивает вытяжка. Часть этой воздушной массы выбрасывается наружу, а остаток уходит в смесительную камеру, где происходит его смешение с новым притоком.

В зависимости от того, как настроена система, поступивший в камеру воздух, нагревается или охлаждается. Дальнейший его путь — кондиционер или калорифер и возвращение в помещение.

При устройстве вентиляционной системы с полной рециркуляцией, весь объем воздуха, забранного из помещения, проходит фильтрацию и поступает вовнутрь снова

Рециркуляция значительно уменьшает нагрузки на системы, предназначенные для обработки воздушных масс.

Воздух будет всегда обладать показателями, делающими его пригодным для дыхания, если соблюдены два главных условия:

  1. Минимальный объем, поступающего с улицы воздуха — 10% от объема, перерабатываемого приточной установкой за единицу времени.
  2. В воздушной массе, поступившей в помещение, находится 30% от допустимой концентрации вредных примесей как максимум.

С участием рециркуляции система функционирует с постоянным расходом тепловой энергии, а также неизменной скоростью транспортируемых воздушных потоков независимо от времени года. Этот факт – залог того, что поступающий в помещение воздух, будет равномерно распределяться по всему объему.

Варианты реализации схем

Существуют разные варианты реализации схем вентиляции с рециркуляцией. Это и рециркуляция при помощи вентилятора, установленного под потолком помещения, и через потолочный канал, и через центральную приточную вентустановку. Воздухообмен первым способом только условно можно назвать рециркуляцией.

Здесь нет теплообменника, а если подсоединить его к вентилятору и выделить их в отдельный блок, то получится фанкойл или вентилятор доводчик. В теплообменнике, в этом случае, рециркулирующий воздух охлаждается или нагревается. Наружный воздух поступает отдельно и имеет свои индивидуальные параметры.

Удаление вредных веществ происходит лишь через наружный воздух. В системах вентиляции фанкойлы используют не часто, т.к. они не вентилируют помещение, а только оказывают влияние на внутреннюю температуру.

Такое устройство, как вентилятор обеспечивает локализированный теплообмен. Есть оборудование, работающее на вытяжку и удаление отработанного воздуха, но есть и агрегаты, работающие на приток

При рециркуляции по второму варианту, через потолочный канал, длина воздуховодов незначительна. Иногда в канал до помещают теплообменник и вентилятор. Это стандартная схема для кондиционеров, имеющих канальный внутренний блок и применяемых в помещениях со средним и малым объемом.

Если в основной приточной установке с рециркуляцией до калорифера закрыть клапан, пропускающий воздух снаружи, получится полная рециркуляция. Вентиляционную систему в этом случае используют в качестве воздушного отопления. Блоки внутри сплит-кондиционеров и фанкойлов зачастую имеют конструкцию, дающую возможность подмешивать уличный воздух.

При этом воздушный поток с требуемой температурой попадает внутрь помещения через одни воздухораспределители. Установки кондиционирования воздуха устроены по такому принципу. Для объемных помещений эта схема не подходит, т.к. здесь небольшая мощность, отсутствует камера смешивания, автоматика и не происходит утилизация тепла.

Схема рециркуляционной установки

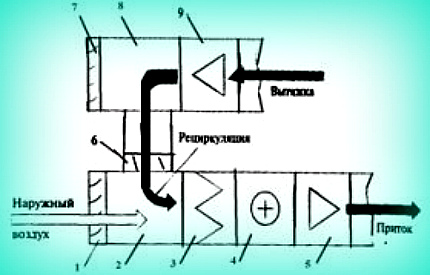

Схема рециркуляционной установки в системе вентиляции состоит из клапана входного (1), секции смешения (2),фильтра воздушного (3), секи калориферной (4), приточного вентилятора (5), клапана рециркуляционного (6), клапана на вытяжке (7), секции рециркуляционной на вытяжке (8), вентилятора вытяжного (9)

Вентиляцию достаточно больших помещений осуществляют с применения масштабных центральных установок, включающих большой набор оборудования. Применяемая при этом схема рециркуляции обеспечивает экономную эксплуатацию путем гибкого управления системой. Поддержание нужного соотношения количества наружного и вытяжного воздуха осуществляется посредством клапанов.

При закрытом рециркуляционном клапане и открытых вытяжном и проточном рециркуляции нет. Если закрыть два последних клапана и открыть первый, наблюдается полная рециркуляция.
