Проектирование вентиляции склада

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Склад – это крупный объект инфраструктуры с многоярусными стеллажами. Это, а также большие объемы помещений, создают трудности для осуществления воздухообмена. Иногда возникают зоны интенсивного проветривания или «мертвые», где движение воздушных масс отсутствует полностью. В связи с чем, продукты и материалы, хранящиеся на складе, могут испортиться. Поэтому проектирование вентиляции складов – это ответственная задача, решить которую могут только инженеры с высокой квалификацией.

Эффективная вентсистема - это не просто желание проектировщиков или заказчиков. Для хранения продуктов питания, строительных материала, ЛКМ, химических реагентов есть нормативные требования. В них указана оптимальная для хранения температура и влажность. Система воздухообмена призвана создать в конкретном складском помещении микроклимат, допустимый для данной группы товаров.

Нет времени разбираться?
Получить консультацию

Основные правила размещение оборудования

Мощность вентиляционного оборудования необходимо выбирать исходя из расчетного воздухооборота с учетом возможных потерь объема по причине неполной герметичности системы.

На небольших складах оборудование размещают исходя из следующих принципов:

  • доступность и удобство проведения профилактических и ремонтных работ;
  • соответствие требованиям пожарной и электрической безопасности;
  • наличие свободного места.

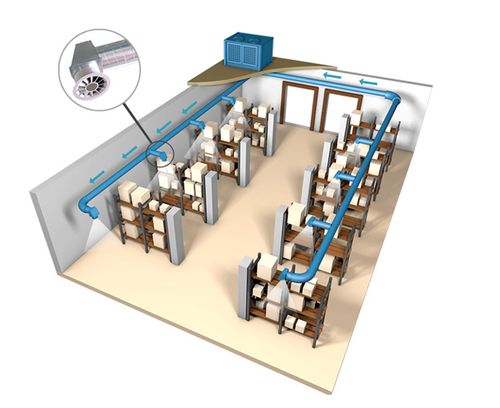

На крупных складах, где необходимо соблюдение нормативов, оборудование устанавливают в специальном помещении или на кровле здания. Это зависит от отнесения помещения склада к определенным категориям пожароопасности.

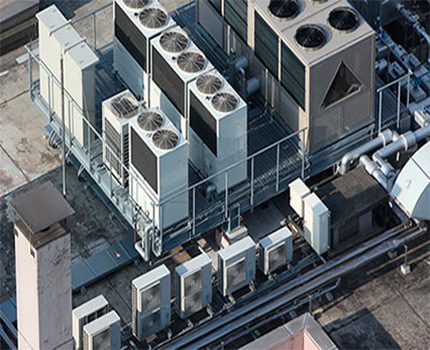

Вентиляционное оборудование на крыше здания

Резервные и аварийные системы вентиляции

В случае поломки вентиляционного оборудования и остановки системы возможно возникновение нештатной ситуации в складе. Длительное отсутствие воздухообмена может привести к порче хранимой продукции и к созданию условий для высокой концентрации нежелательных примесей в воздухе.

Поэтому в нормативных документах прописан порядок установки резервных систем и их параметры.

Согласно п. 7.2.8, если в помещениях склада предполагается постоянное пребывание людей, то воздухообменные системы необходимо оснащать резервными вентиляторами или использовать две или большее количество установок.

Согласно п. 7.2.18 в помещениях вместимости более 10 тонн и высокой категории пожароопасности необходимо предусмотреть резервную систему, которая полностью обеспечит потребность воздухообмена.

На складе также возможно возникновение аварийной ситуации с выбросом большого объема загрязнителей. Решить возникшую проблему поможет кратковременная работа вентиляционной системы в форсированном режиме. Эффективную работу демонстрируют аспирационные системы.

Согласно п. 7.6.1 расход воздуха и другие параметры аварийной системы определяют на основании положений технологической части проекта.

Вытяжки для удаления загрязнителя размещают в зависимости от его плотности. Если летучие компоненты тяжелее воздуха, то патрубки устанавливают в рабочей зоне, а если легче – то под потолком.

Большая концентрация пыли

Что влияет на проектирование системы?

Проектирование вентсистем должно выполняться индивидуально для каждого здания, с учетом ряда факторов.

Если речь идет о складском комплексе, основными факторами являются:

  1. Тип хранимой продукции и требуемый для нее микроклимат. Для разных товаров нужны разные условия хранения (температура, влажность, скорость удаления воздуха). Поэтому склады изначально делятся по назначению, и предназначаются только для определенных товаров.
  2. Будут ли на складе храниться вредные/опасные вещества? Если да, то в обязательном порядке потребуется аварийная система вентиляции, а основная система — должна будет иметь достаточную интенсивность.
  3. Объем здания и объем отдельных помещений (периметр и высота потолков). От этого зависит и объем воздуха, который нужно будет обновлять и нагревать.
  4. Планировка и количество помещений. В одном большом помещении вентсистема обустраивается иначе, чем в здании с большим количеством отдельных комнат.
  5. Сезонность использования: будет ли склад использоваться круглый год, или только в определенные месяцы? К примеру, он может предназначаться только для хранения фруктов и овощей на осень и зиму.

Какие нормативные документы используются?

При проектировании и строительстве вентсистем для складов должны соблюдаться определенные стандарты из нормативных документов.

Нормативные документы «общего» назначения:

  1. СНиП 21-1-97 «Пожарная безопасность зданий и сооружений.
  2. СНиП «Тепловая защита зданий».
  3. ГОСТ 12.1.005-88 «Общие санитрно-гигиенические требования к воздуху рабочей зоны».
  4. ГОСТ 12.1.4-91 «ССБТ. Пожарная безопасность».

Нормативные документы по складским зданиям:

  1. НТП-АПК .001-03 «Нормы технологического проектирования баз и складов общего назначения предприятий ресурсного обеспечения».
  2. СНиП «Складские здания».

Особенности проектирования

На первом этапе проектирования систем вентиляции складских помещений необходимо получить от Заказчика подробным образом составленное техническое задание (ТЗ), либо разработать ТЗ самостоятельно с учетом требований и пожеланий Заказчика. ТЗ обязательно должно содержать следующие данные об объекте:

  • климатическое и географическое расположение здания;
  • чертежи кровли и поэтажных планов помещений здания со спецификацией;
  • тип хранимой продукции, ее количество и объем;
  • мощность и число используемых приборов освещения, подъемно-транспортного оборудования;
  • технические условия (ТУ) подключения здания к внешним инженерным сетям (теплоснабжение, водопровод и канализация, электроснабжение);
  • необходимость охлаждения приточного воздуха в теплое время года;
  • расчетное число персонала, находящегося в помещении;
  • число и размер, характер заполнения оконных и дверных проемов;
  • тип кровли, возможность ее использования для прокладки элементов системы вентиляции;
  • предпочтительный тип воздухонагревателя - электрический или водяной;
  • строительные особенности здания - наличие и тип колонн, ригелей и балок;
  • предложения по месту выброса и забора воздуха и размещению вентиляционного оборудования;
  • категории помещений по пожарной безопасности.

При наличии этой информации можно приступать непосредственно к процессу проектирования.

В процессе проектирования необходимо учесть следующие факторы. Пользователь складского помещения стремится эффективно использовать его объем, поэтому максимально насыщает его стеллажами и другим оборудованием для хранения, что ограничивает места для монтажа оборудования систем вентиляции и затрудняет циркуляцию воздуха по горизонтали и вертикали. По помещению движутся подъемно-транспортные механизмы разных размеров. Элементы вентиляционных систем не должны этому мешать.

Вентиляция складских помещений рассчитывается исходя из нормативных значений, указанных в СНиПах.

Расчетные значения температуры и относительной влажности воздуха часто предоставляются заказчиком. Он должен выдать проектировщикам техническое задание, где указаны виды складируемой продукции, а также оптимальные параметры микроклимата для её хранения.

В поздней редакции каждой группе вредных и ядовитых веществ, а также химреагентов была присвоена своя расчетная кратность обмена воздуха:

Тип склада Кратность обмена воздуха в час
  Временное нахождение сотрудников Постоянное нахождение сотрудников
Бензин, керосин, солярка 1,5 -2 2,5 - 5
Метан, пропан, бутан, ацетилен в баллонах 0,5 -
Все растворители 4 - 5 9 - 10
Спирт, эфир 1,5 - 2 2,5 - 5
Нитролаки 0,5 -
Яды, их компоненты 5 -

Проектирование вентиляции складских помещений алкогольной продукции, химических и летучих веществ

Особенностью данных видов складов является присутствие в воздухе взрывоопасных летучих соединений. Согласно СанПиН 2.3.4.704-98, должны выполняться следующие требования:

  • точки воздухозабора следует устанавливать в местах, куда исключено попадание вредных и горючих соединений;
  • воздух должен удаляться посредством вентиляции с механическим побуждением. На выходе устанавливаются фильтры для глубокой очистки, которые исключают попадание во внешнюю среду опасных примесей;
  • сигнализаторы загазованности устанавливаются в местах потенциальных утечек. Они призваны предупреждать персонал о предельной концентрации в воздухе взрывоопасных или ядовитых веществ;
  • подсобные помещения оборудуются отдельной системой вентиляции, как общеобменной, так и местной;
  • процент влажности должен составлять70-75%, температура +8 0С;
  • подсобки должны быть оборудованы приточкой/вытяжкой с естественным побуждением, а также установкой для аварийного вентилирования.

Как выполнить расчет?

Приточно-вытяжная вентсистема проектируется только по строгому расчету. Выполнять его обязаны только специалисты, поэтому в деталях разбирать этот вопрос мы не будем, а лишь рассмотрим его в общих чертах.

Самый простой и обобщенный расчет — выполняется по кратности воздухообмена. Делается это по формуле:

K = A/V, где:

  • К — кратность воздухообмена, объемов в час.
  • A – объем воздуха, который нужно подавать и удалять, м³/ч.
  • V – объем склада, м³.

При проектировании нам известен V (по размеру помещения) и К (определяется по нормативным документам, в зависимости от типа хранимой продукции).

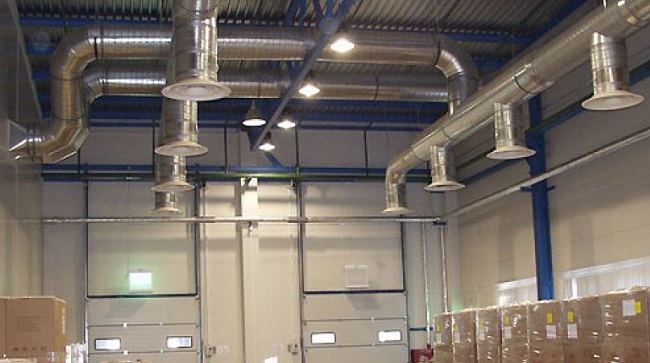

Воздуховоды под потолком склада

Для большинства видов продукции кратность равняется 1. То есть система вентиляции должна полностью обновлять воздух в помещении 1 раз в час. К примеру, если объем склада равен 400 м³, то за 1 час такое количество воздуха и должно проходить через вентсистему.

Если склад используется для некоммерческих целей — требования к кратности могут быть ниже. Такое допустимо, если при меньшей кратности уровень влажности и температуры все равно можно будет нормально регулировать, и если в помещении не будут храниться опасные вещества.

Если склад будет использоваться для коммерческой деятельности — кратность устанавливается выше. Причем требования к соблюдению норм тоже будут выше и жестче. Если они не будут соблюдены — контролирующие органы (пожарная инспекция, Роспотребнадзор) не выдадут разрешение на использование комплекса.
