Системы вентиляции и кондиционирования больницы

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Нормы воздухообмена в медицинских учреждениях

Нормативные требования задаются в документации СНиП 2.08.02-89 и СанПиН 2.1.3.1375-03. Рекомендуем скачать СНиП и СанПиН на нашем сайте – СТРОЙИНЖИНИРИНГ. (Внимание! Необходимо оформить заявку для получения ссылки на скачивание).

Среди прочего системы приточно-вытяжной вентиляции должны являться автономными, отвечать технологическим нуждам и микроклиматическим особенностям каждого помещения. Основными параметрами, определяющими качество вентиляционного оборудования в больницах и поликлиниках, являются малошумность и энергоэффективность. При этом кратность воздухообмена в производственных и административных помещениях должна быть не менее 3-4 куб.м/в час. В операционных и больничных палатах соотношение приточно-вытяжной вентиляции равно 10:5 при средней температуре 22 гр.С.

Как выполняется проект вентиляции больницы?

Компания ЕвроХолод специализируется на выполнении сложных проектов. Инженерный расчёт включает температурные и воздухообменные нормы для всех видов помещений на территории больницы и поликлиники. В проектировочных работах готовится климатическое оборудование для следующих типов медпомещений:

Вентиляция в больницах
  • регистратура, конференц-залы, залы ожидания, приёмные, столовые;
  • приёмные покои, реанимационные, кабинеты УЗИ, рентгена, стоматолога, гинеколога, массажа, процедурные;
  • лаборатории в аптеках, стационарах, диспансерах;
  • склады для медикаментов и медицинского оборудования, моечные, асептические блоки;
  • отделений грязелечения, операционных, больничных боксов и палат;
  • сантехнические помещения, санузлы, душевые, бассейны.

Коридоры, вестибюли, гардеробные, хозяйственные пристройки вентилируются системами вентиляции с естественным побуждением.

Устройство систем кондиционирования и отопления лечебных учреждений

Приток чистого воздуха для отопления и кондиционирования происходит через верхнюю зону, при этом автоматически меняется направление вентиляционных заслонок. Воздухопоток при обогреве (теплоснабжении) направляется сверху вниз (горизонтально), а при охлаждении (центральном кондиционировании) сверху - по горизонтали.

Актуальность свежего кондиционированного воздуха является жизненно важной в больничных помещениях. "ЕвроХолод" предлагает типовые решения на базе канальных сплит-систем, мультизонального типа (кассетные или колонные центральные кондиционеры VRV/VRF) для отдельных больничных секций – палаты, операционные, кабинеты специалистов, приёмные. Для небольших стационаров используются полупромышленные кондиционеры с антибактериологическими фильтрами.

Требования к системам вентиляции и кондиционирования воздуха

Существующая практика проектирования ЛПУ приводит к компактности, увеличению вместимости и этажности зданий, что не позволяет разобщить грязные и чистые помещения. К тому же в зданиях всегда имеют место перетекания воздушных потоков как между смежными помещениями в плане одного этажа, так и между этажами по высоте здания – через лестничные клетки, лифтовые узлы и другие вертикальные шахты. Это приводит к взаимосвязи помещений между собой потоками воздуха и росту переноса инфекции между ними, тем более, что ВБИ передается, в основном, воздушным путем, причем в 90 % случаев – с потоками воздуха. Таким образом, медико-технологические, конструктивные особенности ЛПУ и санитарно-гигиенические условия воздушной среды определяют следующие требования к системам вентиляции и кондиционирования воздуха:

  • поддержание требуемых параметров микроклимата помещений (расчетной температуры, подвижности, относительной влажности воздуха);
  • поддержание требуемых санитарных и микробиологических параметров воздушной среды помещений (нормы кислорода, химической, радиологической и бактериальной чистоты воздуха помещений, отсутствие запахов);
  • исключение возможности перетекания воздуха из грязных зон в чистые;
  • создание изолированного воздушного режима палат, палатных секций и отделений, операционных и родовых блоков и других структурных подразделений ЛПУ с целью исключения переноса инфекции из помещений и обеспечения требуемого класса чистоты воздушной среды помещений;
  • препятствие образованию и накоплению статического электричества и устранение риска взрыва газов, применяемых при наркозах и других технологических процессах;
  • соответствие требованиям нормируемых значений уровня шума и вибрации от работы оборудования систем вентиляции и кондиционирования воздуха;
  • обеспечение охраны окружающей среды от вентиляционных выбросов вредных веществ.

При этом также должны учитываться следующие неблагоприятные внешние и внутренние факторы:

  • качество наружного воздуха, используемого в приточных системах;
  • высокая тепловая нагрузка помещений, оснащенных технологическим оборудованием;
  • выделение вредных газообразных и аэрозольных химических веществ, применяемых для наркоза и дезинфекции, наличие интенсивных специфических запахов;
  • наличие источников внутрибольничной инфекции и возможные воздушные пути ее распространения.

Одним из основных способов исключения перетекания воздуха из грязных зон в чистые и создания изолированного воздушного режима основных структурных подразделений ЛПУ является правильная организация воздухообмена помещений, которая сводится к заданию перетекания воздушных потоков в требуемом направлении: из чистых помещений в менее чистые и грязные. Это возможно за счет устройства дисбалансов воздуха, подаваемых и удаляемых системами приточно-вытяжной вентиляции. Под дисбалансом обычно понимается разность между количествами подаваемого и удаляемого воздуха.

Ниже рекомендуются различные схемы организации воздухообмена помещений в зависимости от их назначения и планировочных особенностей.

Палатная секция

Как правило, согласно [2, 3], при палатах предусматривается устройство шлюза (входная группа с санузлом и душевой кабиной или без нее). Реже встречаются случаи, когда вход в палаты организован непосредственно из коридора секции. В основном это ранее построенные здания, подлежащие реконструкции, или современные проекты зарубежных авторов, работающих не по российским стандартам. Поэтому рассмотрим две планировки палат: с припалатным шлюзом и без него.

1. Палаты неинфекционные (для взрослых больных, детей и совместного пребывания матери и новорожденного ребенка)

Палаты со шлюзом, оборудованным санузлом и душевой кабиной (рис. 1)

Схема организации воздухообмена в палатах, оборудованных шлюзом с санузлом и душевой кабиной

Рисунок 1.

Схема организации воздухообмена в палатах, оборудованных шлюзом с санузлом и душевой кабиной (план): а – палаты на 1–2 койки; б – палаты на 3–4 койки;

1 – палата на 1 койку; 2 – палата на 2 койки; 3 – палата на 3–4 койки; 4 – санузел; 5 – душевая кабина; 6 – шлюз припалатный; 7 – коридор палатной секции

В случае планировки палат с припалатным шлюзом движение воздуха должно быть организовано из палат и коридора в шлюз.

В палатах на 1–2 койки (рис. 1а) следует предусмотреть устройство притока с вытяжкой из шлюза (из санузла и душевой кабины) с преобладанием вытяжки над притоком. В дальнейшем, превышение вытяжки над притоком в шлюз будем называть дисбалансом шлюза – Lшл. В соответствии с нормами [3] эту величину следует принимать в количестве 50 м3/ч. Это значение, которое обычно принимают проектировщики, не всегда достаточно для обеспечения стабильного движения воздуха в требуемом направлении. Поэтому по результатам исследований рекомендуемое значение Lшл может быть не менее 100 м3/ч.

Lп пал = Lтр; Lу шл = Lп пал + Lу с.у. + Lу д.к. + Lшл,

где Lп пал – расход воздуха, подаваемого в палату, м3/ч;

Lтр – требуемое значение расхода воздуха, подаваемого в палату, определяемое по санитарной норме;

Lшл – дисбаланс шлюза, принимаемый 50 м3/ч;

Lу шл; Lу с.у; Lу д.к – нормативный расход воздуха, удаляемого из шлюза, санитарного узла и душевой кабины, соответственно, м3/ч.

По [5] Lу с.у = 50 м3/ч; Lу д.к. = 75 м3/ч.

Пример. Две палаты на 1 койку (рис. 1а): Lп пал = 80 м3/ч.

В шлюз перетекает Lпер пал = 80 х 2 = 160 м3/ч, Lу шл = 160 + 50 + 75 + 50 = 335 м3/ч.

В палатах на 3–4 койки (рис. 1б) следует устраивать приточно-вытяжную вентиляцию. Тогда количество приточного воздуха в палату составит Lп пал = Lтр, вытяжного – 50 % от объема притока. Остальной объем удаляемого воздуха компенсируется вытяжкой из санузла и душевой кабины с преобладанием вытяжки над притоком в палату на 50 м3/ч.

Lп пал = 100 %, Lу пал = 0,5 Lп пал,

Lу шл = 0,5 Lп пал + Lу с.у + Lу д.к. + Lшл,

где Lу пал – расход воздуха, удаляемого из палаты.

Пример. Две палаты на 3 койки (рис. 1б):

Lтр = 80 м3/ч; Lп пал = 80 х 3 = 240 м3/ч; Lу пал = 0,5 x 240 = 120 м3/ч; Lу шл = 120 + 50 + 75 + 50 = 295 м3/ч.

В коридоре палатной секции следует устраивать приток воздуха, расход которого определяется по балансу выходящих в него помещений:

Lп кор = Lшл х m + Lпом кор,

где m – число припалатных шлюзов, выходящих в коридор;

Lпом кор – дисбаланс других лечебно-вспомогательных помещений, выходящих в коридор.

Такая схема организации воздухообмена палат исключает перетекание воздуха из палат в коридор и из коридора в палаты.

Палаты без шлюза (рис. 2)

Схема организации воздухообмена в палатах без шлюза

Рисунок 2.

Схема организации воздухообмена в палатах без шлюза (план): 1 – палата; 2 – коридор палатной секции

В случае, когда проектом шлюз не предусмотрен, перетекание воздуха нужно организовать из палат в коридор, как более грязное помещение. Для этого в палату следует подавать воздух в размере: Lп пал = Lтр = 100 %, а удалять Lу пал = 0,5 Lп пал. Остаток приточного воздуха Lпер пал перетекает из палат в коридор. Расход воздуха, удаляемого их коридора: Lу кор = Lпер пал х m + Lпом кор, м3/ч.

Пример. Палатная секция состоит из десяти 2-коечных палат, 1 процедурной (Lп = 80 м3/ч, Lу = 120 м3/ч), 1 кабинета врача (Lп = 60 м3/ч, Lу = 60 м3/ч) Lп пал = 80 х 2 = 160 м3/ч (рис. 3). Найти объем вытяжки из коридора.

Lу пал = 0,5 х 160 = 80 м3/ч; перетекает в коридор Lпер пал = 80 х 10 = 800 м3/ч, дисбаланс процедурной Lпр = 120 – 80 = 40 м3/ч, кабинета врача – 0. Lу кор = 800 – 40 = 760 м3/ч.

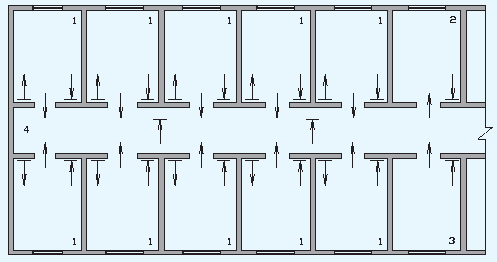

Рисунок 3.

Схема организации воздухообмена в палатной секции, состоящей из 10 палат: 1 – палата на 2 койки; 2 – процедурная; 3 – кабинет врача; 4 – коридор

2. Палаты психиатрические (рис. 4)

Особенность эксплуатации таких палат заключается в необходимости фиксирования дверных проемов в открытом положении. Приток в палаты осуществляется из коридора через дверные проемы, удаление непосредственно из палат: Lп пал = Lу пал = Lтр. В коридоре требуется подпор в 0,5-кратном размере.

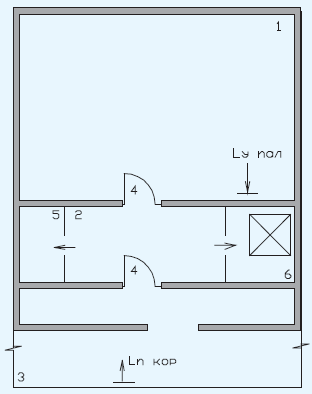

Организация воздухообмена в психиатрических палатах

Рисунок 4.

Организация воздухообмена в психиатрических палатах (план): 1 – палата; 2 – шлюз при палате; 3– коридор; 4 – открытая дверь; 5 – санузел; 6 – душевая кабина

3. Палаты для новорожденных, недоношенных и травмированных детей

Это палаты для размещения детей грудного возраста в перинатальных (родильных) и специализированных детских учреждениях. Следует пояснить, что родильные дома (отделения) состоят из двух функциональных частей. Одна из них, называемая «физиологическим» отделением, служит для размещения здоровых пациентов, другая – «обсервационная» – является коллектором всех больных, поступивших с улицы или заболевших в стационаре. Иными словами, палаты, как для матерей, так и для детей, следует условно разделять на «очень чистые» и «грязные». В любом случае, организация воздухообмена палатных секций должна исключать перетекание воздуха между палатами. Для «очень чистых» палат рекомендуются следующие способы организации воздухообмена (причем независимо от того, в каком направлении задается перетекание воздуха, палаты остаются «защищенными» от примыкающих помещений):



– Воздух из палат не поступает в коридор, из коридора – в палаты (рис. 5а). Перетекание воздуха организовано из шлюза в палаты и коридор секции. В этом случае припалатный шлюз находится под подпором воздуха и является «чистым». В палату следует подавать воздух в количестве Lп пал = 0,5 Lтр, а удалять в количестве Lу пал = Lтр. В шлюзе при палате обеспечивается подпор Lп шл = 0,5 Lп пал х r + Lшл, где r – число палат, Lшл – дисбаланс шлюза, принимаемый в 1,5-кратном размере, м3/ч.

  Пример. Дано: полубокс из 4-х детских палат на 1 койку, объединенных общим шлюзом. Размер шлюза: длина 10 м, ширина 2 м, высота 3 м. Найти расход воздуха, подаваемого, удаляемого в полубоксе. Две палаты на 3 койки (рис. 1б): Lтр = 80 м3/ч; Lп пал = 80 х 3 = 240 м3/ч; Lп пал = 0,5 х 80 = 40 м3/ч; из шлюза перетекает в коридор Lпер пал = 80 – 40 = 40 м3/ч; объем шлюза Vшл = 10 х 2 х 3 = 60 м3/ч, Lшл = 1,5 х 60 = 90 м3/ч, Lп шл = 40 х 4 х 90 = 250 м3/ч.



– Воздух перетекает из помещений палат, как в операционном блоке, в направлении убывания асептических требований: из палат – в шлюз, затем в коридор секции (рис. 5б). В палату следует подавать воздух в количестве Lп пал = Lтр, а удалять в количестве Lу пал = 0,5 Lп пал. В шлюзе следует предусмотреть приточно-вытяжную вентиляцию с подпором («чистый» шлюз): Lп шл = Lшл; Lу шл = 0,5 Lп пал х r.

  Пример. Дано: полубокс из 3-х детских палат на 2 койки, припалатного шлюза с размерами: длина 7,5 м, ширина 2 м, высота 3 м. Найти расход воздуха, подаваемого, удаляемого в полубоксе: Lп пал =  80 х 2 = 160 м3/ч; Lу пал = 0,5 х 160 = 80 м3/ч; из палаты перетекает в шлюз Lпер пал = 80 х 3 = 240 м3/ч; объем шлюза Vшл = 7,5 х 2 х 3 = 45 м3/ч, Lу шл = 240 м3/ч, Lп шл 1,5 х 45 = 67,5 = 70 м3/ч.



– В обсервационном отделении (рис. 6) воздух не должен попадать из палат в коридор секции и из коридора в палаты. Перетекание воздуха организовано из помещений палат и коридора в шлюз. В палатах рекомендуется подавать воздух в количестве Lп пал = Lтр, а удалять – Lу пал = 0,3 Lп пал м3/ч. В шлюзе – предусмотреть вытяжку («грязный» шлюз) в объеме Lу шл = 0,7 Lп пал х r + Lшл, м3/ч. Дисбаланс шлюза Lшл принимать в 1,5-кратном размере.

Пример. Дано: полубокс из 3-х детских палат на 1 койку (рис. 6) и палатного шлюза размерами: длина 7,5 м, ширина 2 м, высота 3 м. Найти расход воздуха, подаваемого, удаляемого в полубоксе: Lп пал = 80 м3/ч; Lу пал = 0,3 х 80 = 24 м3/ч; из палаты перетекает в шлюз Lпер пал = 80 – 24 = 56 м3/ч; объем шлюза Vшл = 7,5 х 2 х 3 = 45 м3/ч, Lшл = 1,5 х 45 = 67,5 м3/ч. Lу шл = 56 х 3 + 67,5 = 235,5 = 240 м3/ч.

Схема организации воздухообмена в детских полубоксах (чистого) физиологического отделения

Рисунок 5.

Схема организации воздухообмена в детских полубоксах (чистого) физиологического отделения (план): а) перетекание воздуха организовано из шлюза в палаты и коридор секции; б) перетекание воздуха организовано из палат в направлении убывания асептических требований; 1 – палата для новорожденного; 2 – припалатный шлюз

В коридоре палатной секции следует устраивать приток или вытяжку (определяется расчетом по балансу объединяемых коридором помещений) в количестве Lп(у) кор = Lшл х n + Lпом кор, где n – число шлюзов, выходящих в коридор, Lпом кор и дисбаланс всех помещений, объединяемых коридором, может быть положительным или отрицательным.

Для исключения перетекания воздуха между секциями палатных отделений необходимо устройство между ними и лестнично-лифтовым узлом «нейтральной зоны» и шлюзов при входе в каждую секцию. В «нейтральной зоне» следует обеспечить подпор в 5-кратном размере, в шлюзе – вытяжную вентиляцию с самостоятельным каналом (от каждого шлюза) в размере не менее 10 крат.

В коридорах палатных секций требуется устройство приточной вентиляции с кратностью воздухообмена 0,5 объема коридора. Допускается устройство одной приточной установки для вентиляции палатных секций и нейтральной зоны при условии подачи воздуха в нейтральную зону самостоятельным каналом непосредственно от приточной установки.

Схема организации воздухообмена в детских полубоксах обсервационного отделения

Рисунок 6.

Схема организации воздухообмена в детских полубоксах обсервационного отделения (план): 1 – палата для новорожденных; 2 – припалатный шлюз
