Чиллеры и фанкойлы

чиллеры и фанкойлыЧиллеры и фанкойлы представляют собой систему холодоснабжения, которая получила широкое распространение в последнее время. И все благодаря возможности независимого регулирования температуры одновременно в большом количестве помещений (офисы, торговые комплексы, гостиницы и т.д.) и точного поддержания заданной температуры в специальных помещениях с помощью индивидуального управления фанкойлами, а также использования в системах охлаждения технологических циклов. Одно из главных преимуществ этой системы состоит в том, что потери фреона сведены до минимума, т.к. в трассах вместо него используется вода (если будет серьезная утечка фреона, то это приведет к очень большим финансовым расходам).

Проектирование системы чиллер-фанкойл

Что такое чиллер?

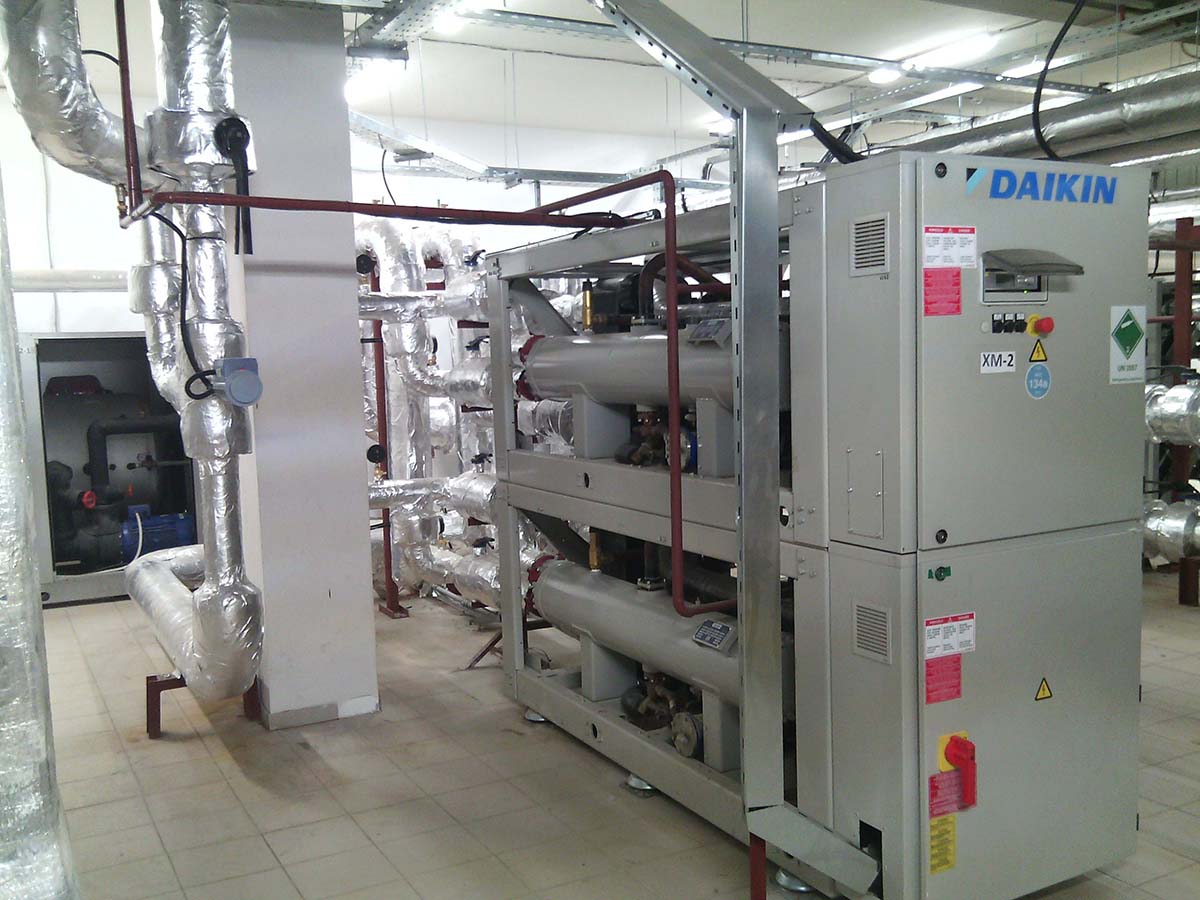

Чиллер – это кондиционер, предназначенный для охлаждения воды или антифриза. Эта холодильная машина является основным источником холодоснабжения в комплексной климатической системе. Есть чиллеры, работающие в режиме теплового насоса, подавая горячую воду для обогрева помещений в межсезонье (при этом максимальная температура наружного воздуха может быть не ниже минус 5 градусов). Чиллеры различаются по конструктивному исполнению – со встроенным или выносным конденсатором, типу охлаждения конденсатора – воздушное или водяное, а также схемам подключения.

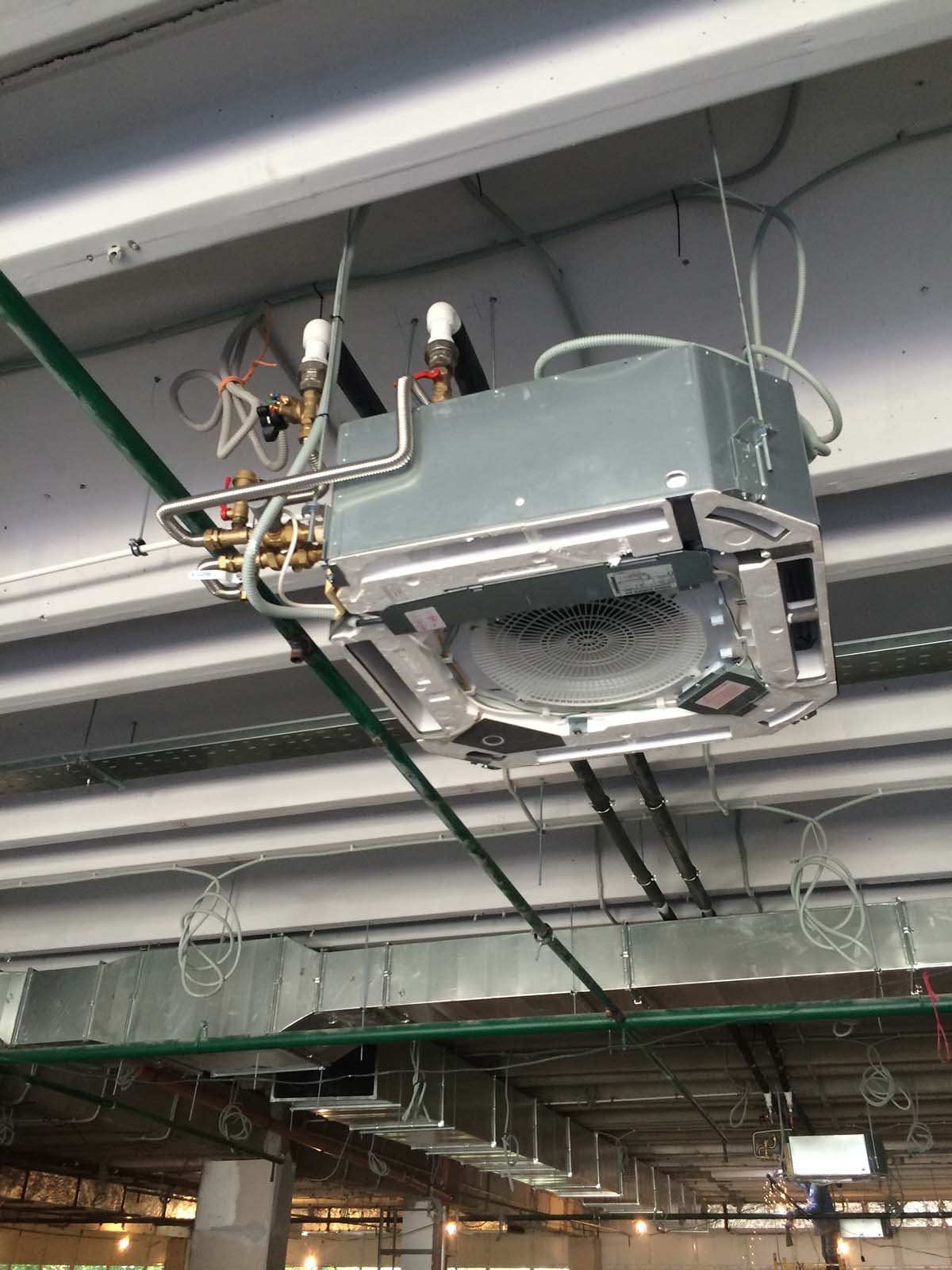

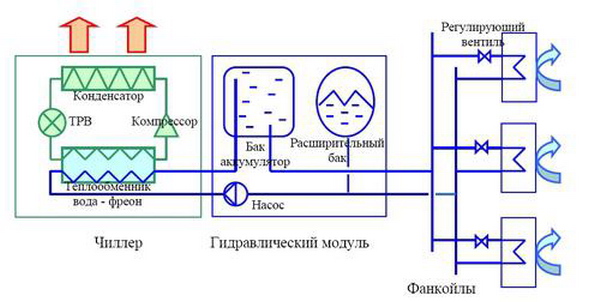

система чиллер-фанкойлОсновным потребителем холода являются фанкойлы, которые устанавливаются в кондиционируемых помещениях. Фанкойл аналогичен внутреннему блоку кондиционера, только в него поступает не хладагент, а охлажденная вода от чиллера. Таким образом, система "чиллер - фанкойл" похожа на мультизональную систему, где между наружным и внутренними блоками вместо хладагента циркулирует вода или антифриз. Устройство фанкойла: теплообменники, вентилятор двухстороннего всасывания, фильтр для очистки воздуха и пульт управления. Фанкойл бывает двух- и четырехтрубным.

Оборудование и цены. Подбор чиллера

См: Каталог чиллеров Daikin

Производители:
Daikin
Мощность охлаждения, кВт:
3.5 — 7.0 (от 35 до 70 м2)
7.0 — 11.5 (от 70 до 120 м2)
11.5 — 50 (от 120 до 500 м2)
50 — 200 (от 500 до 2000 м2)
200 — 500 (от 2000 до 5000 м2)
выше 500 (от 5000 м2)
Сортировка:
Площадь помещения (10..100кв.м): Число компьютеров:
Высота потолков (2.5..5м): Количество работников умственного труда:
Солнечное проникновение: Количество работников физического труда:
Рассчетная мощность:  кВт




Где применяется система "чиллер - фанкойл" ?

Благодаря огромному количеству своих преимуществ, системы чиллер-фанкойл пока не находят себе замены. Они способны обслуживать здания с самой различной площадью, где требуется индивидуальное регулирование температуры в отдельных помещениях:

  • Офисные центры и административные здания
  • Гостиницы
  • Больницы
  • Торговые комплексы
  • Жилые здания

Преимущества

  • Использование в трассе воды, а не фреона - существенная экономия расходов в случае утечки
  • К одному чиллеру можно подключить любое количество потребителей-фанкойлов, каждый из которых работает независимо друг от друга
  • Можно задавать общий тепловой режим всей системе, а также регулировать режим работы каждого фанкойла с пульта управления или от системы диспетчеризации здания
  • Есть возможность вводить здание в эксплуатацию поэтапно, постепенно наращивая количество потребителей (фанкойлов)
  • Предельное расстояние между чиллером и фанкойлами определяется возможностями циркуляционных насосов

Устройство и принцип работы

Чиллер состоит из трех основных элементов: компрессора, конденсатора и испарителя. Основная задача испарителя – это отвод тепла от охлаждаемого объекта. С этой целью через него пропускаются вода и хладагент. Закипая, хладагент отбирает энергию у жидкости. В результате этого вода или любой другой теплоноситель охлаждаются, а холодильный агент – нагревается и переходит в газообразное состояние. После этого газообразный холодильный агент попадает в компрессор, где воздействует на обмотки электродвигателя, способствуя их охлаждению. Там же горячий пар сжимается, вновь нагреваясь до температуры в 80–90 ºС. Здесь же в него добавляется масло, используемое для охлаждения и герметизации зазоров.

В нагретом состоянии фреон поступает в конденсатор, где разогретый холодильный агент охлаждается потоком холодного воздуха. Затем наступает завершающий цикл работы: хладагент из теплообменника попадает в переохладитель, где его температура снижается, в результате чего фреон переходит в жидкое состояние и подается в фильтр-осушитель. Там он избавляется от влаги. Следующим пунктом на пути движения хладагента является термо-расширительный вентиль, в котором давление фреона понижается. После выхода из термо-расширителя холодильный хладагент представляет собой пар низкого давления в сочетании с жидкостью. Эта смесь подается в испаритель, где хладагент вновь закипает, превращаясь в пар и перегреваясь. Перегретый пар покидает испаритель, что является началом нового цикла.

Типы

По типу охлаждения конденсатора водоохлаждающие установки делятся на модели с воздушным и водяным охлаждением.

С воздушным охлаждением

Основным элементом является вентилятор (он может быть осевым и центробежным, с помощью которого воздух из помещения попадает внутрь конденсатора.

С водяным охлаждением

В данном случае вместо воздуха для охлаждения теплоносителя используется вода. Чтобы иметь к ней доступ, холодильные установки чаще всего размещают возле естественных водоемов: озер, рек, артезианских скважин. Если же это невозможно, то для охлаждения воды используется сухая градирня. В большинстве случаев вместо воды используют раствор этилен или пропиленгликоля для работы в холодное время года.


Оба типа чиллеров могут идти со встроенным гидравлическим модулем. Водоохлаждающие установки с водяным охлаждением имеют более простую конструкцию, из-за чего стоят дешевле. Однако их необходимость в проточной воде или установке дополнительных устройств (градирен) ограничивает использование этого типа чиллеров.

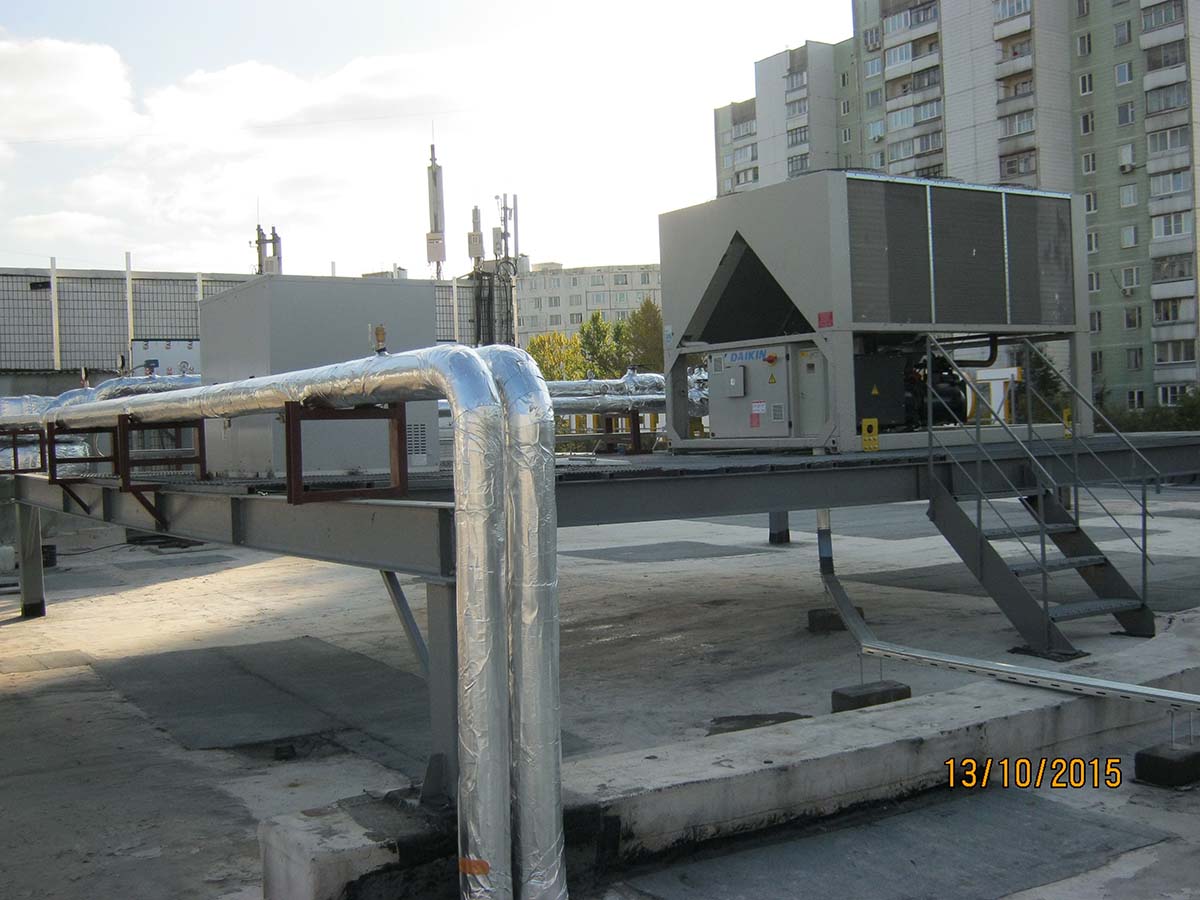

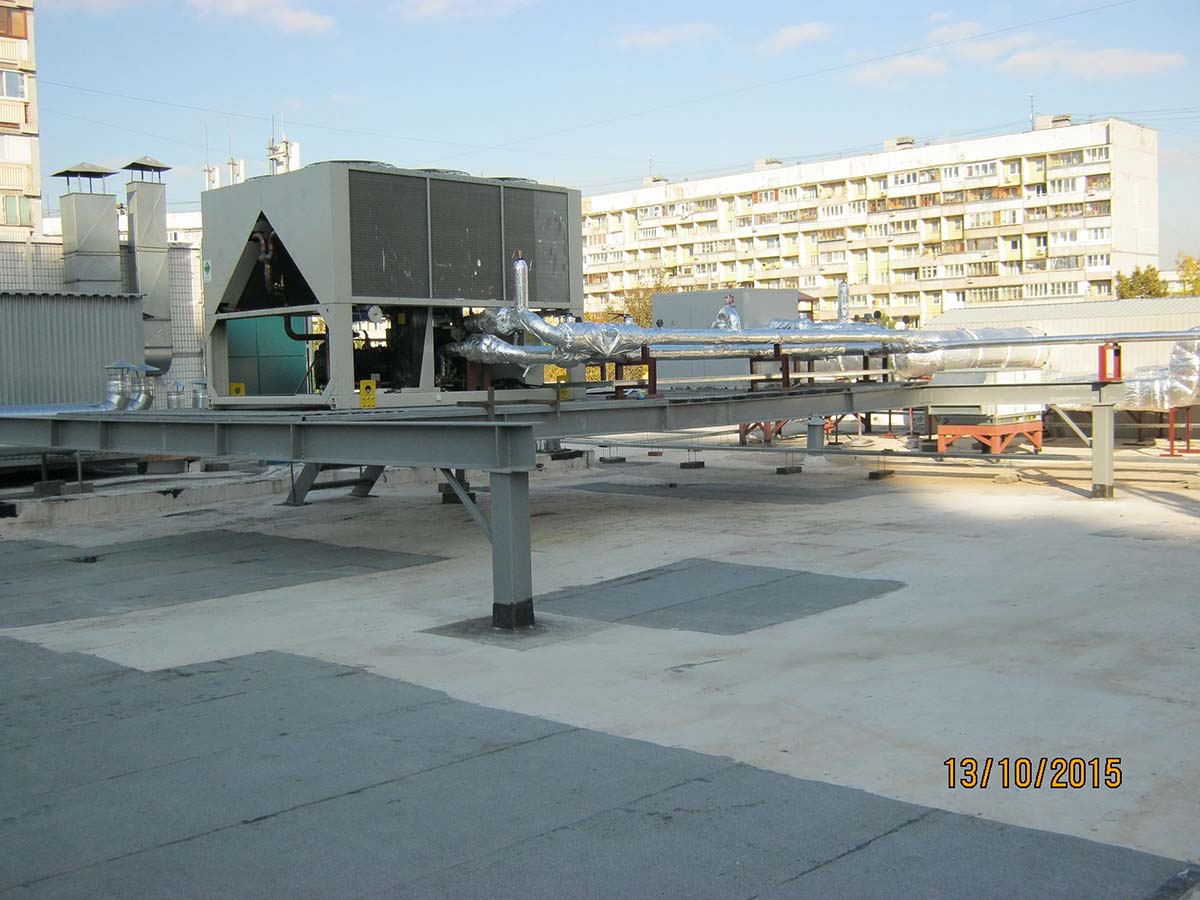

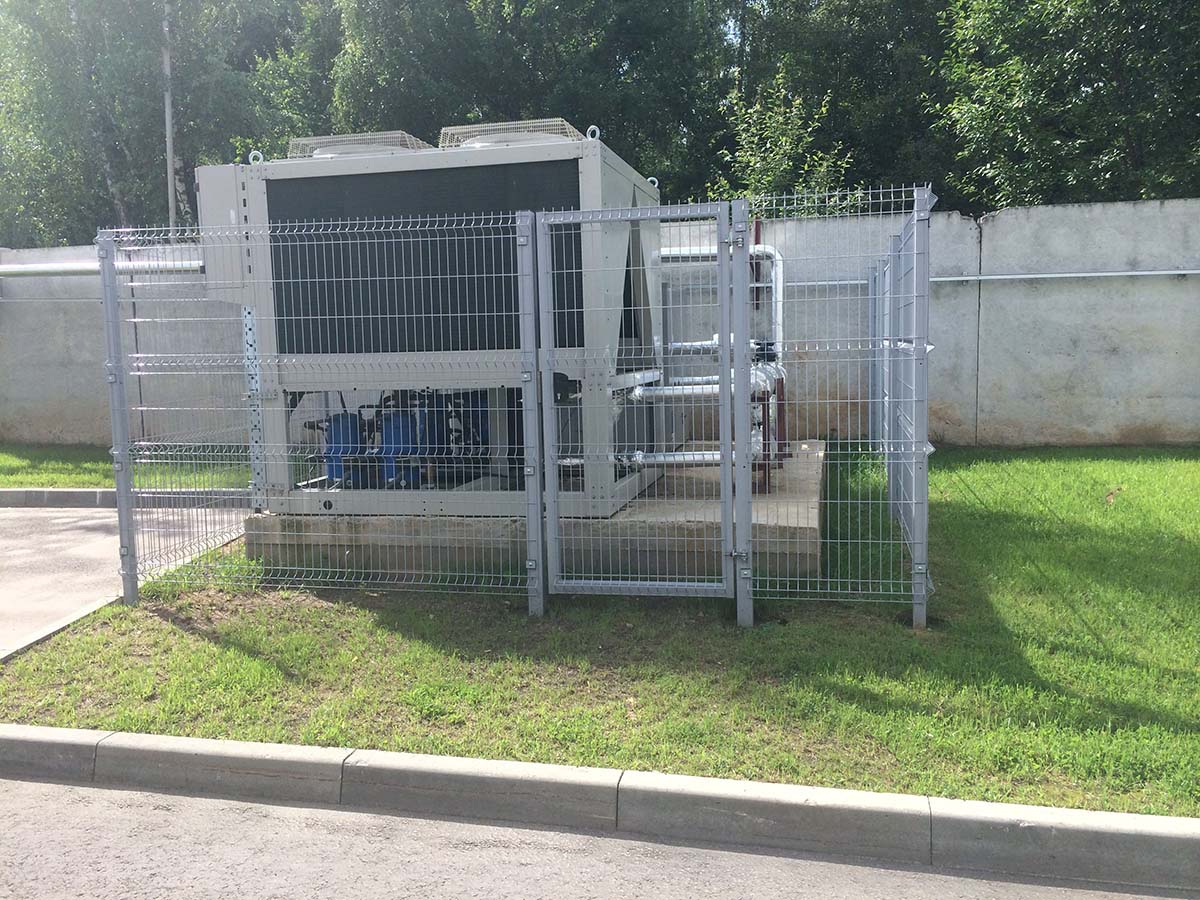

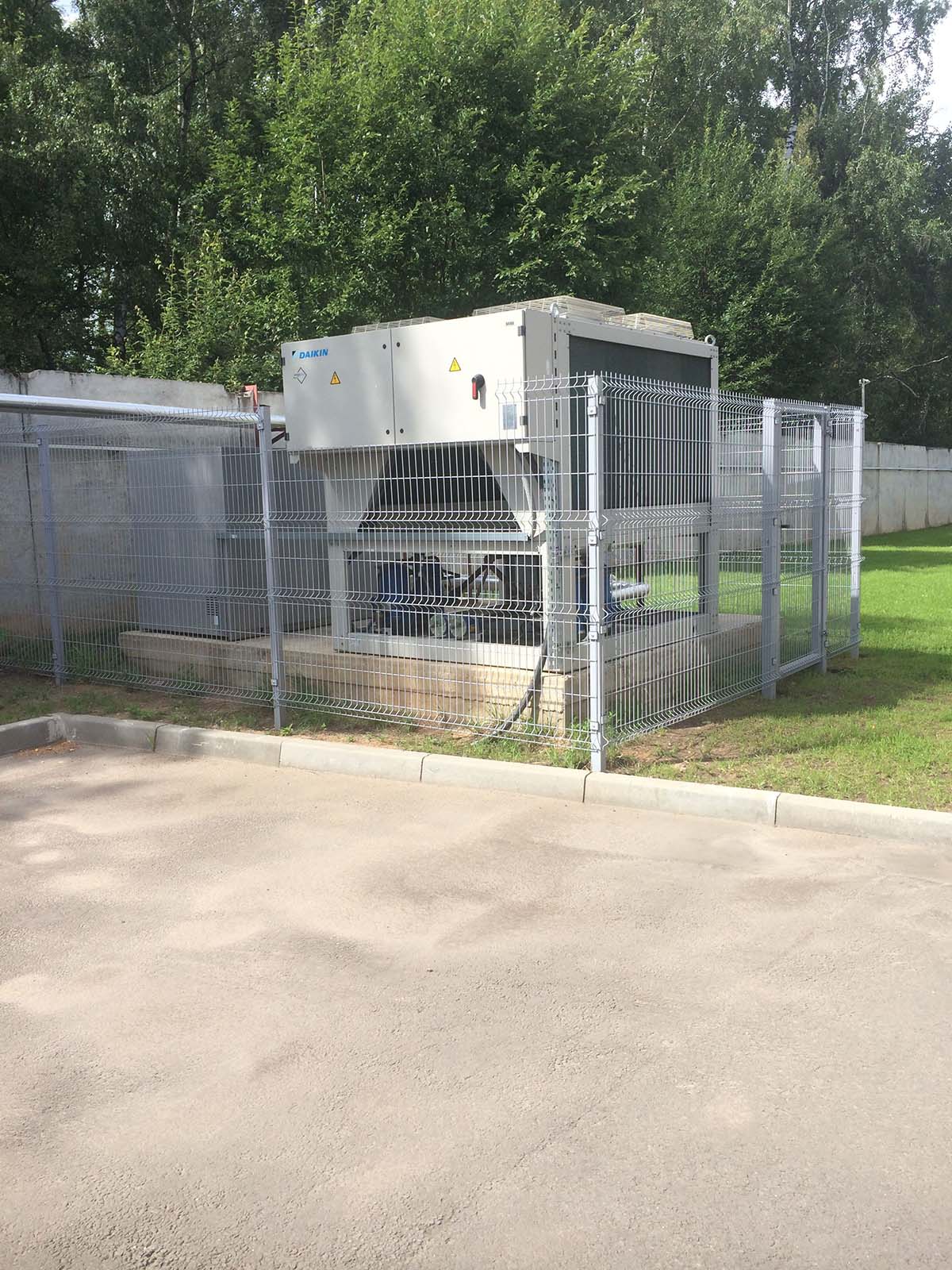

Чиллеры с воздушным охлаждением могут в равной степени устанавливаться как снаружи, так и внутри помещения. Для наружного использования предназначаются чиллеры с осевыми вентиляторами, которые размещают на наружной стене или крыше. Если же требуется установить холодильный агрегат в самом здании, то для этих целей больше подойдут с центробежными вентиляторами или выносным конденсатором.

В свою очередь чиллеры как с водяным, так и с воздушным охлаждением обычно предлагаются в двух вариантах: в моноблочном исполнении или с выносным конденсатором.

Варианты исполнения

Чиллер-моноблок

Все основные элементы такой холодильной машины – конденсатор, испаритель, компрессор - находятся в едином корпусе. В зависимости от мощности моноблоки делятся на промышленные и коммерческие. Первые предназначаются для длительного хранения продуктов, поэтому их мощность значительно выше. Чиллеры в исполнении моноблока, предлагаемые нашей компанией, отличаются компактными размерами и простотой в эксплуатации.

Чиллер с выносным конденсатором

В данном случае холодильный агрегат разделен на два блока – конденсатор и холодильный модуль, - соединенные между собой фреоновым трубопроводом. Конденсатор, как правило, монтируется на улице, в то время как само устройство располагается в подвальном или подсобном помещении.

Чиллеры с выносным конденсатором пользуются спросом у владельцев магазинов, овощных складов, небольших предприятий, поскольку позволяют экономить свободное пространство.

Насосная станция

Встроенный гидромодуль или насосная станция – устройство, состоящее из мощного циркуляционного насоса и баков – расширительного и аккумулирующего. Насос используется для улучшения циркуляции тепло- или хладоносителя в водяном контуре. Расширительный бак необходим для отвода лишней воды, которая образуется в процессе ее нагрева, в аккумулирующем баке накапливается холодная вода, возникающая при излишках холодопроизводительности. Стабилизируя работу системы, гидромодуль способствует бесперебойной работе чиллера, продлевая срок его службы.

Монтаж

Этапы монтажа чиллеров:

  • Установка чиллера на раму, обеспечивающую равномерное распределение веса агрегата
  • Виброизоляция чиллера
  • Монтаж гидравлического контура
  • Заполнение системы холодоносителем
  • Электроподключение
  • Ввод в эксплуатацию

Этапы монтажа фанкойлов:

  • Установка фанкойлов на место
  • Установка узла обвязки фанкойла (трехходовой клапан, краны, манометр, термометр)
  • Монтаж трубопроводов
  • Теплоизоляция трубопроводов
  • Монтаж дренажной системы
  • Подведение питания
  • Опрессовка системы на предмет герметичности
  • Подача воды и снова проверка герметичность


Работы по монтажу систем чиллер-фанкойл требуют достаточно высокой квалификации и опыта, поэтому монтаж чиллеров и фанкойлов нужно доверять только профессионалам. В компании "ЕвроХолод" монтаж проводится только собственными монтажными бригадами, прошедшими специальное обучение и имеющими многолетний опыт по монтажу систем "чиллер - фанкойл". Все оборудование, комплектующие и расходные материалы отвечают самым высоким стандартам качества и надежности, что позволяет удовлетворить все пожелания наших клиентов.

Обслуживание

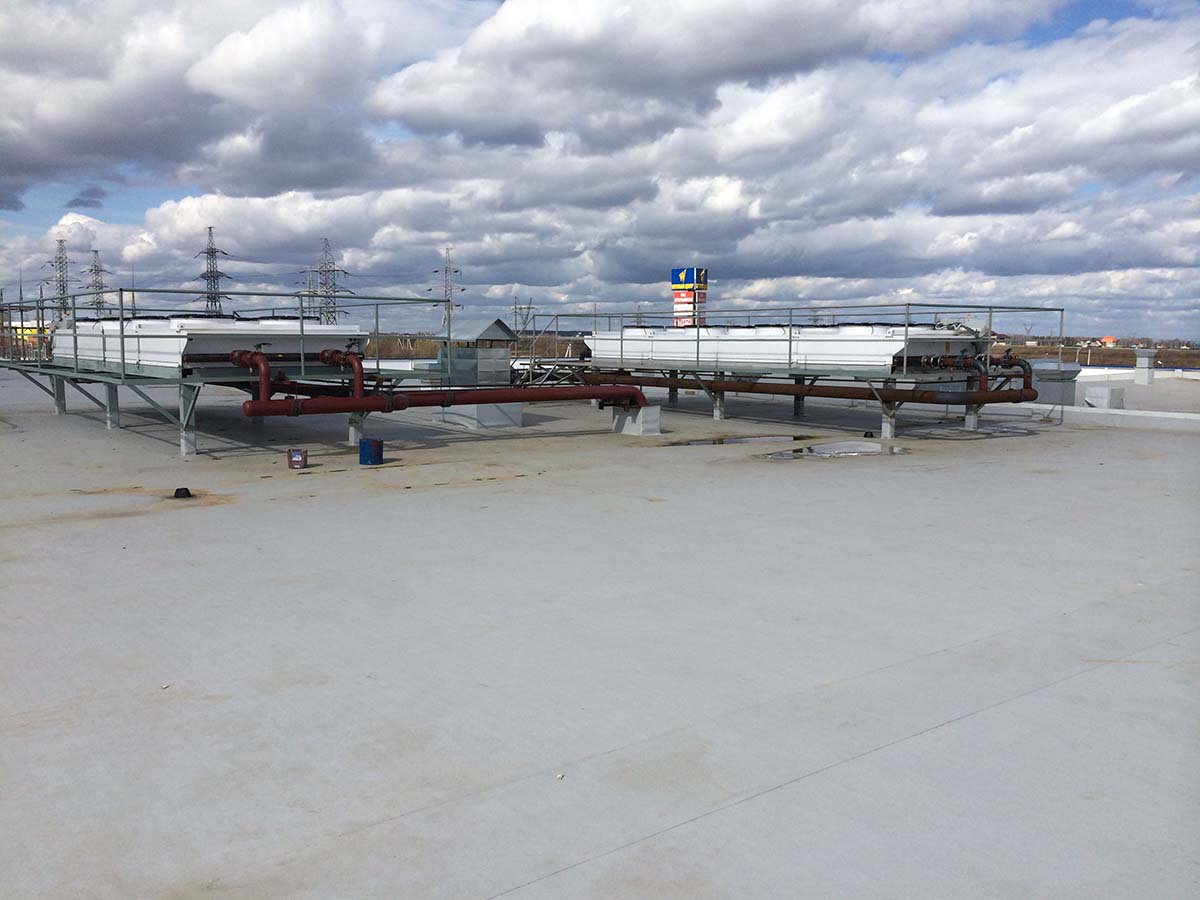

Смотрите фотографии с объектов
