Приточная вентиляция

Назначение приточной вентиляции

Приточная система вентиляции осуществляет:
  • фильтрацию свежего воздуха в помещение
  • подачу воздуха в систему воздуховодов для последующей раздачи по помещениям
  • нагрев воздуха при необходимости (в холодное время года)
  • охлаждение воздуха при необходимости (в теплое время года)
Согласно СНиП, жилые и офисные помещения должны иметь возможность проветриваться, т.к. в них должна обеспечиваться норма свежего воздуха для дыхания человека.

Устройство приточной вентиляции

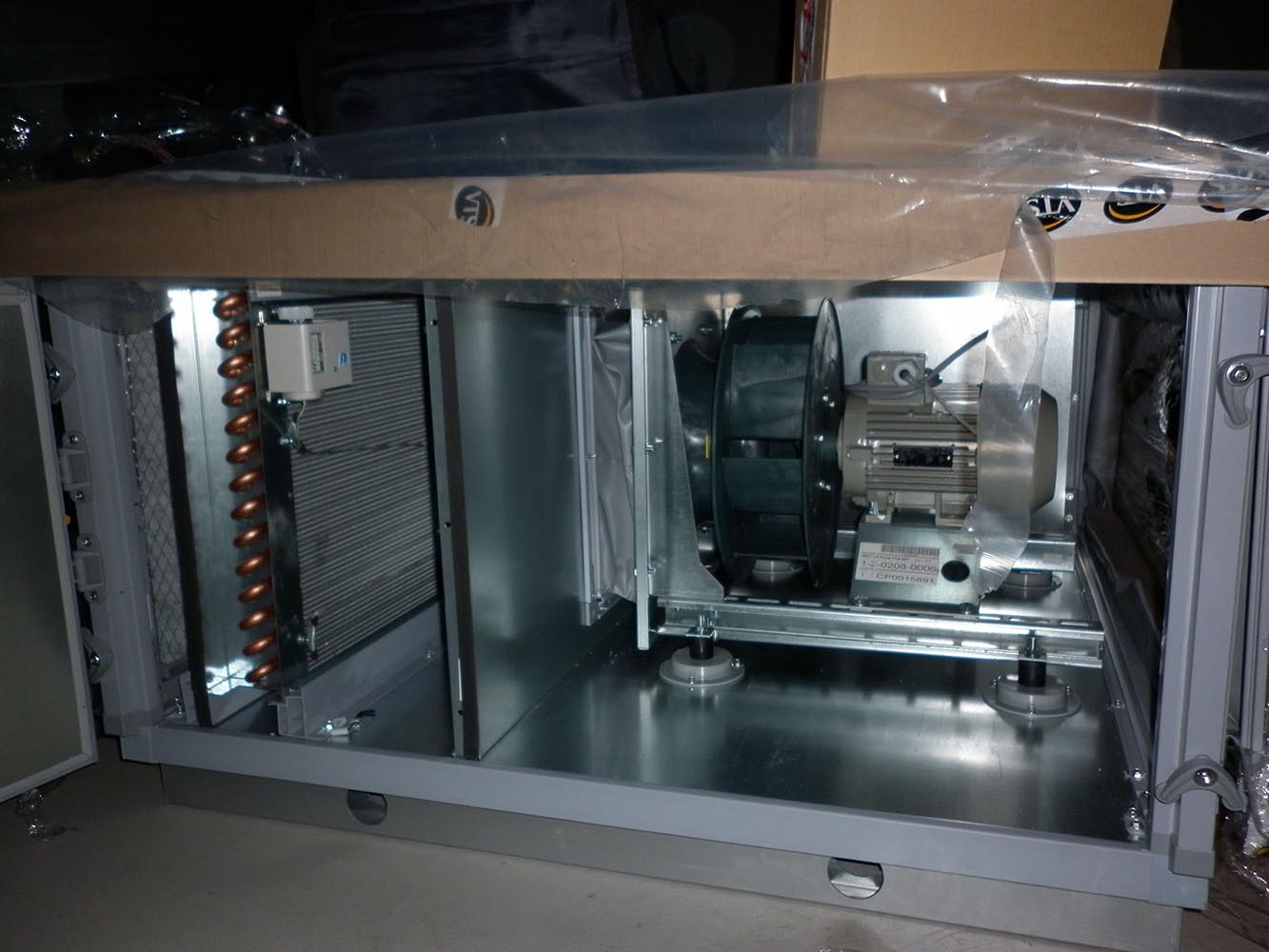

Приточная установка состоит из корпуса, где смонтированы:
  • фильтр
  • водяной или электрический калорифер
  • вентилятор

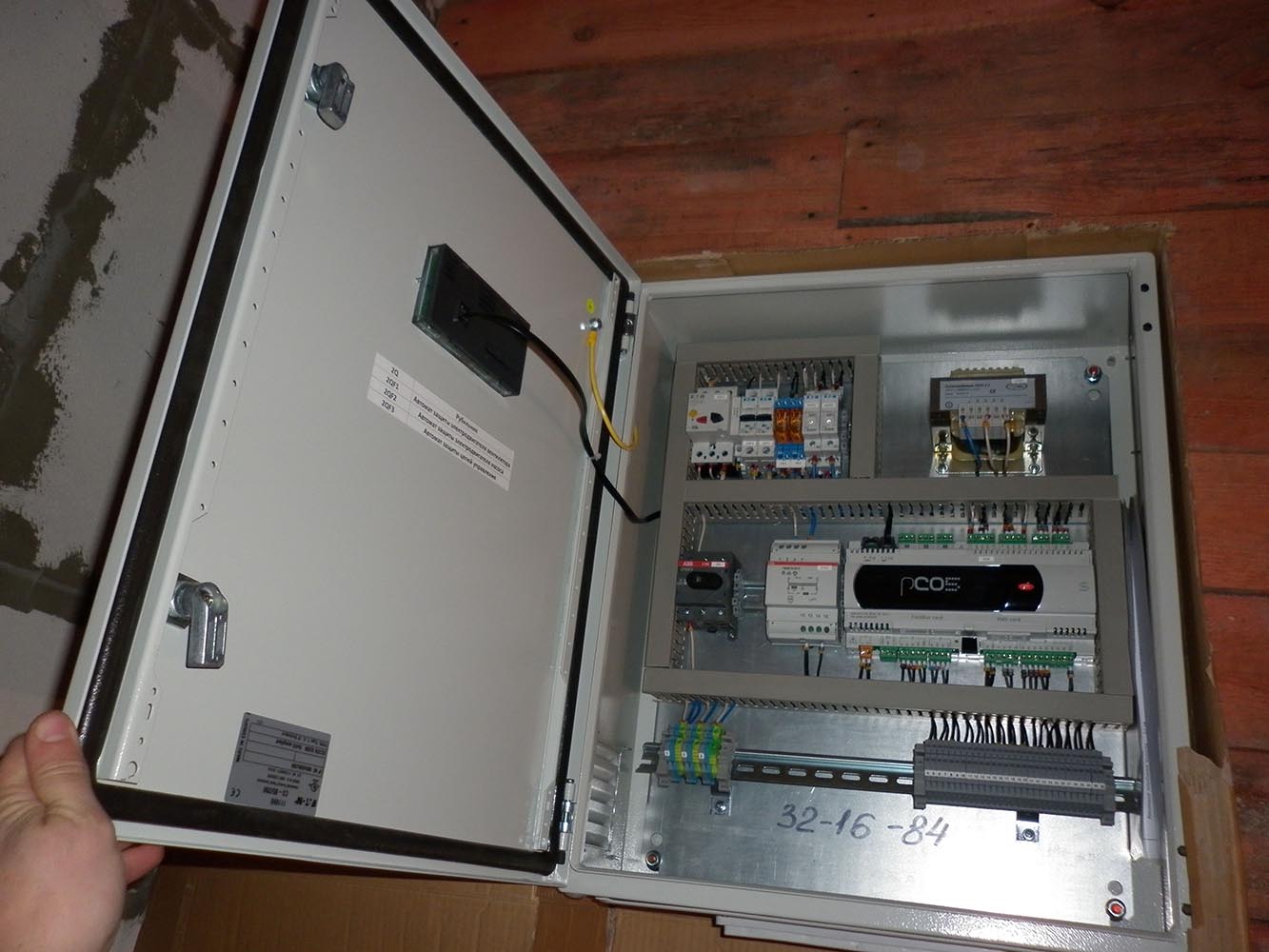

  • система автоматики
  • звукоизоляционный материал
Опционально приточные установки можно доработать секцией – воздухоохладителем, в этом случае приточные установки часто называют центральным кондиционером.

Типы приточных установок

  • по типу нагревателя – с водяным или электрическим калорифером;
  • по конструктивному исполнению – для вертикального монтажа, горизонтального монтажа и универсальные;
  • по типу охладителя - с водяным или фреоновым воздухоохладителем.

Приточные установки с электрическим калорифером

вентиляционная установкаПриточная вентиляционная установка для квартиры с электрическим калорифером создаст приятную атмосферу и наполнит чистым воздухом жилище. Вентиляционное оборудование от известных и надежных производителей оснащено массой полезных функций. Они обладают низким шумовым уровнем, автоматически поддерживают желаемый температурный режим, оснащены удобным пультом управления с цифровым дисплеем, многоуровневой системой защиты калорифера, регулятором мощности и другими функциями для комфортной эксплуатации.

Приточно вытяжная установка с рекуператором также оснащена электрическим калорифером, она привлекает в помещение чистый и свежий воздух и вытягивает из него уже отработанный. Эти приборы подогревают входящие воздушные потоки до комнатной температуры с помощью тепловой энергии отработанного воздуха. Процесс рекуперации способствует экономии энергоресурсов, что позволяет использовать ПВУР в больших помещениях, где требуется мощное оборудование. Цены на приточно-вытяжные установки, оснащенные рекуператором, выше, нежели на стандартные ПУ, поэтому данное оборудование приобретается для коттеджей, больших офисов, торговых центров или производственных помещений.

Приточные установки с водяным калорифером

 Вентиляционная установка 2Приточные установки с водяным калорифером используются в домах, коттеджах и офисах, где существует возможность подключения устройства к автономной или центральной системе теплоснабжения. Модели установок имеют широкий диапазон возможностей, большой выбор позволяет купить оборудование с производительностью воздуха до от 1000 до 16000 м3/ч. Приточные установки комплектуются интеллектуальной системой автоматики, которая контролирует многочисленные функции оборудования, поддерживает нужный режим и защищает прибор от перегрева, замерзания или сбоев в работе.

Подобная вентиляция является экономичной и высокоэффективной системой.

Оборудование

Специфические особенности приточной вентиляционной системы

Данная вентиляционная система содержит существенные отличия от систем кондиционирования. Оборудование не только остужает воздух, но и насыщает комнату очищенным, обогащенным кислородом, воздухом. Система использует уличный воздух, в отличие от кондиционеров. Поэтому закономерен тот факт, что установка приточной вентиляции стоит на порядок дороже и требует больших затрат времени, но это окупается пользой и эффективностью системы.

Спертый воздух – это угроза не только настроению, эмоциональному состоянию, но и здоровью. Поэтому рекомендуется позаботиться об обустройстве системы.  Приточная система – это один из типов механической вентиляции, когда в помещение подается свежий воздух в принудительном порядке. Отработанные воздушные массы выводятся наружу при помощи системы вентиляции.

Картинки по запросу приточная вентиляция

Приточная вентиляционная конструкция состоит из таких элементов:

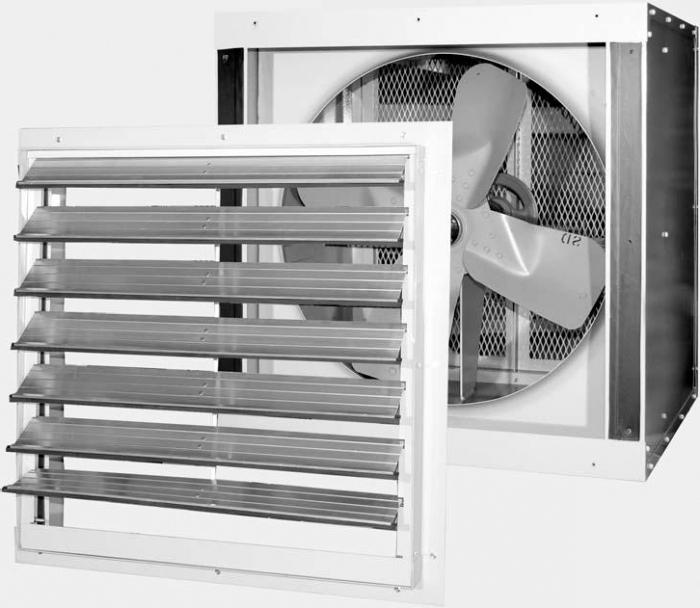

  • приточных вентиляторов – они обеспечивают приток воздуха;
  • шумоглушителя – прибор понижает шум, который производится установкой;
  • нагревателя – в зимний период времени подаваемый воздух нагревается, в зависимости от места нагрева выделяют два типа нагрева: электрический и водяной;
  • воздухозаборной решетки – специальный фильтр, предотвращающие попадание грязных элементов извне в помещение;
  • фильтр глубокой очистки – очищает воздушные массы от вредных примесей;
  • клапана – при отключенной системе не дают возможность воздуху извне проникать в помещение;
  • воздуховоды – каналы, по которым циркулирует воздух.

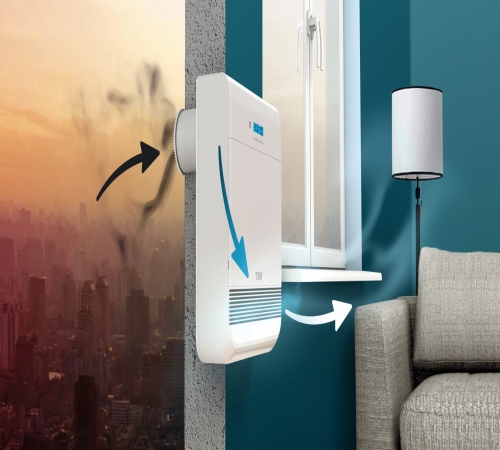

В небольшое помещение можно установить моноблочную систему, она экономична, негабаритна и хорошо вентилирует пространство. Такая установка не создает шума, легко размещается в небольших уголках комнаты. Установка оборудования не требует сложного проектирования, перестройки. Стоимость зависит как от размеров, мощности, так и производителя и варьируется в широком ценовом диапазоне. Чаще всего используется оконный клапан и приточный вентилятор. Клапан присоединяется к верхушке рамы, а приточный вентилятор устанавливается на внешней стороне стены здания. Подача и выведение воздуха осуществляется принудительным способом.

Картинки по запросу приточная вентиляция

Особенности функционирования

Правила работы такой вентиляционной системы строятся на принудительной циркуляции воздуха. Для этого применяется вентилятор, который подает воздушные массы в помещение. Вход в вентиляционную систему должен осуществляться из чистого помещения, без повышенной влажности, поступления газов. Поэтому ванные комнаты, душевые, санузлы не могут быть оборудованы такими приспособлениями. Известны несколько вариантов приточной вентиляции, особо популярной считается приточно-вытяжная система, которая полноценно обеспечивает приток чистого воздуха и выведение использованного «несвежего» воздуха.

Из улицы в помещение чистый воздух попадает не сразу, а через некоторое количество путей, где происходит очистка масс от пыли, вредных газов и грязи. Воздушная решетка и фильтры дают возможность дышать чистым воздухом. Помимо вредоносных примесей, воздух очищается от микробов, вирусов и болезнетворных бактерий. При желании, приточная система может увлажнять воздушные массы. Приточная вентиляция не просто заставляет циркулировать воздух, но и улучшает его качества, меняет свойства.

Картинки по запросу приточная вентиляция

Недостатки вентиляционных систем приточного варианта

И хотя приточная вентиляция обладает массой достоинств, стоит выделить ее слабые стороны при обустройстве вентилирования большого пространства:

  • трудность в установке при монтировании в уже застроенном доме, не с нуля;
  • не всегда можно найти достаточно место для установки, которая отличается немалыми габаритами;
  • оборудование издает сильные шумы и вибрации, необходимо позаботиться о шумоизоляции, существует большое количество современных материалов, предназначенных для этих целей, но при обустройстве шумоизоляции, полезная площадь будет занята еще больше;
  • необходимо оборудовать готовое здание воздуховодами, создать грамотный проект;
  • требуются дополнительные материальные затраты при устройстве системы.

Кажется, все очень просто – сделал отверстие, готов источник поступления свежего воздуха. На практике, все совсем иначе. С одной стороны, внешняя температура практически круглогодично далека от приятной и есть еще целый перечень проблем:

  • воздушные массы без специального подогрева не очень комфортны, даже если за окном не холодно, чтобы избежать неудобств, устанавливаются нагревательные элементы;
  • без использования фильтров помещение будет наполняться грязным и пыльным воздухом;
  • если отверстие в стене не оборудовать шумоизоляционными материалами, пребывание в помещение будет отравляться посторонними уличными звуками;
  • воздушные массы с улицы пребывают в постоянном изменении уровня влажности, поэтому обязателен контроль влажности, способный регулировать показатели до комфортных;
  • невозможно оставить установку без теплоизоляции – внешние перепады воздуха станут причиной образования конденсата, как результат, плесени и грибка.

Ни одним из описанных моментов пренебречь нельзя, иначе задумка улучшить качество жизни обитателей квартиры, закончится обратным процессом.

Картинки по запросу приточная вентиляция

Материалы и инструменты, нужные для создания приточной вентиляции (клапана) своими руками

Для небольшого помещения нет необходимости приобретать сложную систему, возможно сделать приточный клапан за небольшие деньги собственноручно. Для изготовления самодельного проветривателя понадобится:

  • пластиковая труба;
  • решетка;
  • утеплитель;
  • фильтр;
  • клапан;
  • шумоизолятор.

Длину пластиковой трубы необходимо выбирать с учетом толщины стен. При условии, что нет подробной информации о толщине стены, нужно запастись метровым куском пластиковой трубы и по ходу дела отрезать необходимый размер. Диаметр должен быть в пределах ста-ста двадцати миллиметров. Больший диаметр не нужен, так как возникнут трудности с подогревом поступающего воздуха, стать причиной нарушения микроклимата.

Решетка необходима для наружного присоединения к трубе. Она поможет защитить систему от попадания мусора. Форма решетки – произвольная, это не имеет значения. А вот размер должен быть незначительно больше диаметра трубы.

Утеплитель – необходимая часть приточного клапана. Трубный утеплитель должен соответствовать диаметру трубы. Средняя толщина утеплителя – около двадцати миллиметров.

Фильтр устанавливается вовнутрь клапана. Основная задача элемента – удерживать вредные частицы пыли, пыльцы, сажи и подобные вещества. Самодельный фильтр может быть изготовлен из полифома или куска поролона.

Картинки по запросу приточная вентиляция

Сделать корпус клапана собственноручно не получится, для этих целей целесообразно приобрести оголовок проветривателя. Устанавливается оборудование изнутри помещения. Альтернативным вариантом регуляции поступающего воздуха может стать вентиляционная решетка, оборудованная регулируемыми задвижками-жалюзи.

Сделать самостоятельно приточную вентиляцию в отдельной комнате возможно даже начинающему домашнему мастеру.

Где рациональнее всего разместить приточную вентиляцию

Все больше собственников жилищ устанавливают вентиляцию в своих владениях. Благодаря данной системе вентиляции можно отказаться от необходимости постоянного открывания-закрывания окон. Это решает не только вопрос с сохранением работоспособности оконной фурнитуры, но и проблему внешнего шума, пыли и вредных примесей. Работа клапана регулируется, это позволяет использовать систему максимально рационально.

Установка приспособления внутри может быть скрыта шторами. Прикреплять клапан можно около батарей. В таком случае, воздушные массы будут обогреваться. Установка вверху позволит смешивать потоки воздуха.

Если же речь идет о приточной вентиляции всего дома или квартиры, необходимо составить проект. На схеме должны быть указаны места размещения ПУ, воздуховодов, решеток. Следует рассчитать потоки воздуха, направление движения воздушных масс, чтобы избежать ошибок. Неправильно продуманная система может стать причиной распространения неприятных запахов из кухни, санузла по всему помещению. Требует тщательного расчета мощность подогрева, учитывается степень отапливаемости дома, погода в конкретной местности.

Картинки по запросу приточная вентиляция

Как смонтировать приточную вентиляцию собственноручно

Чтобы сделать систему приточной вентиляции (приточного клапана) самостоятельно, необходимо запастись нужными материалами и инструментами.

Сперва в стене сверлится отверстие, очень важно сделать его с уклоном вниз, иначе помещение начинает наполняться внешней влагой, осадками. Рекомендуемый диаметр отверстия – не более ста двадцати миллиметров. Очень часто отверстие в стене изготавливается в половину меньше. Чтобы в процессе работы в помещение не попадала пыль “обратной тягой”, необходимо открыть окно.

В отверстие нужно вставить трубу, вывести ее наружу, внутри труба выступает не более чем на десять миллиметров.

Свободное пространство между трубой и стеной необходимо задуть монтажной пеной. Короб крепится при помощи дюбелей. В коробку нужно поместить материал, выполняющий роль шумоизолятора. Внешняя сторона клапана закрывается лицевой крышкой. Все, установка конструкции завершена. На самом деле, процесс не занимает много времени и не является очень сложным, требующим дополнительных специальных знаний.

Специалисты рекомендуют оборудовать приточную вентиляцию в каждой комнате, это позволит избежать сложностей и больших материальных затрат при установке стационарной вентиляционной системы.

Монтаж приточной вентиляционной системы своими руками в отдельных комнатах

Если некоторые помещения могут обойтись без систем вентиляции, то санузлы, ванные комнаты или кухни нуждаются в такого рода конструкциях. Здесь можно установить вытяжные вентиляторы, которые функционируют очень эффективно. Чтобы определиться с мощностью вентилятора, необходимо объем комнаты умножить на определенное число: на семь для туалета, на десять – для кухонных помещений.

Для туалета можно оборудовать систему вентиляции, которая запускается при включении света или по таймеру. Для кухни нужно устанавливать вентиляционную систему с сеткой.

Приточно-вытяжная вентиляция в перечисленных помещениях помогает забыть о проблемах, связанных с неэффективной циркуляцией воздуха.

Проверка вентиляционной системы своими руками

Проверить работу стационарной вентиляционной системы можно с помощью бумаги. Расположенный на расстоянии пяти сантиметров от вытяжной коробки, лист должен наклоняться в сторону отдушины. Категорически не рекомендуется проверять качество работы вытяжной вентиляции при помощи спичек или другого источника огня. В ходах вентиляционной системы могут накопиться горючие газы. Это станет угрозой для жизни и целостности имущества.

Что касается приточной вентиляционной системы, оборудованной с помощью приточного клапана, проверить эффективность ее работы возможно следующим образом.

Перед установкой системы следует проверить, будет ли она работать максимально эффективно. В данном случае проверка осуществляется с помощью огня спички или зажигалки. При нормальной работе, пламя будет затягиваться в середину помещения, если работа вентиляции нарушена, тяга будет осуществляться в обратную сторону.

Картинки по запросу приточная вентиляция

Есть еще один способ проверки, но он не эффективен, если на улице жаркая погода. Берется небольшой лист бумаги и прикладывается к решетке вентиляции. Если он притянулся к единице, то система функционирует нормально.

Если вы планируете делать систему приточной вентиляции по всему дому, обязательно привлеките к работе специалистов-инженеров. Данный проект требует тщательного расчета. Но приточная вентиляция-клапан в отдельной комнате - работа, которую можно легко осуществить собственными силами.

Благодаря тому, что система имеет эстетичный вид ее можно установить в помещении (в доме, квартире).

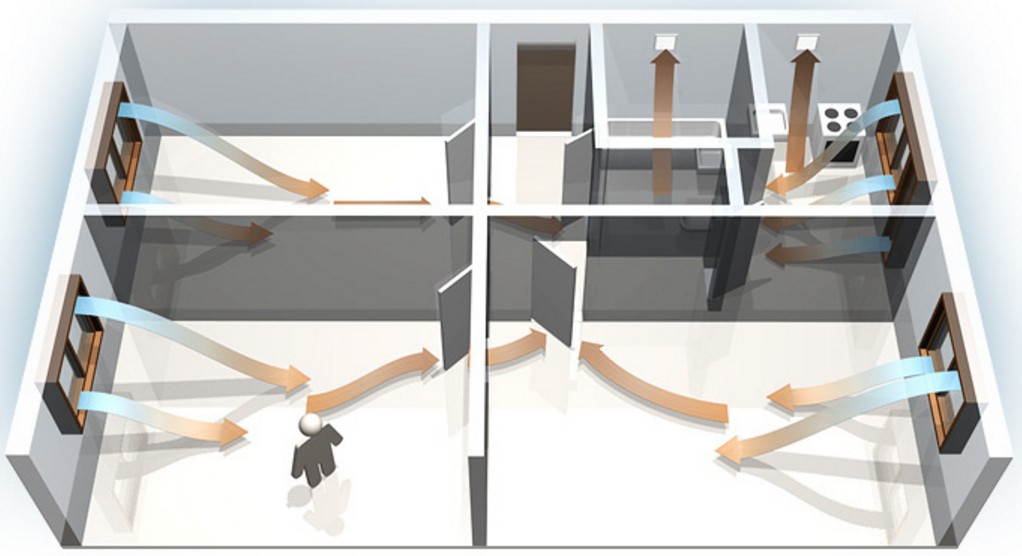

Приточная вентиляция в квартире

Большая часть квартир не оборудована системами приточной вентиляции. Воздух в них поступает из открытых форточек. Учитывая то, в каких условиях живут жители мегаполиса, вопрос получения чистого воздуха стоит более чем остро. Следовательно, они больше других заинтересованы в установке таких систем.

К системе вентилирования в квартире выдвигаются требования:

  • компактность;
  • возможность снижения уровня шума;
  • повышенные требования к очистке воздуха;
  • приятный дизайн или возможность установки системы за потолком или наружной стеной.

Приточная вентиляция в частном доме

Загородный дом также нуждается в вентиляции, поскольку представляет собой целый комплекс бытовых помещений. В зависимости от назначения в них устанавливается разный микроклимат. Установка приточной вентиляции позволит направить воздух заданной температуры в заданном направлении. Особую потребность в обеспечении вентиляции в доме испытывают владельцы бассейнов, которые расположены в доме. Ведь из-за избыточной влажности может пострадать крепление узлов, а со временем и вся конструкция.

К системе вентилирования в доме выдвигаются требования:

  • мощность;
  • возможность создания разветвленной системы, с заданными параметрами для каждого помещения;
  • автоматическое управление приточной вентиляцией (обычно с помощью технологии wi-fi);
  • в холодную пору коттедж нужно обогревать, тогда нагретый отработанный воздух можно пустить на подогрев приточной вентиляции. Летом же желательно охлаждать поступающий воздух. Тогда устанавливаются рекуператор и/или кондиционер.

Расчет вентиляции в частном доме

Стоит отметить что, несмотря на кажущуюся простоту функционирования систем вентилирования, расчет приточной вентиляции лучше доверить профессионалу, который не только подберет оптимальную моноблоковую или спроектирует наборную систему, но и получит одобрение проекта от пожарных служб.

Что учесть, если решили сделать расчет самостоятельно:

  • определить назначение помещения – жилое (квартира, частный дом, дача) или нежилое (торговое, производственное), общую площадь, количество и вид занятий единовременно находящихся в нем людей, а также учесть уровень влажности в помещении;
  • произвести расчет необходимого воздухообмена (для жилых помещений равен 3 м.куб. в час на 1 м.кв.). Воздухообмен для других помещений приведен в таблице (составлено согласно нормативам СНиП 2.04.05-91);

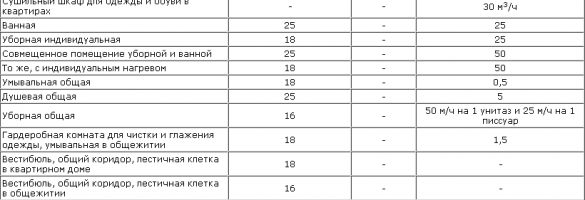

    Расчет воздухообмена (таблица - кратность воздухообмена, количество удаляемого воздуха из помещения)

  • разработать схему, которая будет служить основанием для расчета сечения воздуховодов;
  • сделать чертеж, который будет содержать схему и все расчеты;
  • утвердить чертеж в соответствующих государственных органах;
  • выполнить монтаж системы вентилирования.

Малейшая ошибка в расчетах приведет к снижению эффективности работы системы вентилирования или увеличению затрат электроэнергии.

Как оценить стоимость вентиляции?

Для оценки цены вентиляции воспользуйтесь калькулятором:

Тип помещения/здания:
Класс оборудования:
Суммарная площадь всех обслуживаемых помещений:
м2
Средняя высота этажа:
м
Максимальное (расчетное) кол-во людей в помещении/здании:
чел.

Обращаем Ваше внимание, что цены, полученные при помощи калькулятора, носят исключительно ознакомительный характер. Стоимость работ зависит от многих факторов: индивидуальных особенностей в архитектуре объекта, количества приточно-вытяжных систем, размещения оборудования на объекте и т.д. Поэтому для более точной оценки работ обращайтесь к нашим высококвалифицированным специалистам любым удобным для Вас образом: по телефонам (495) 745-01-41, почте info@evro-holod.ru или заполнив заявку.

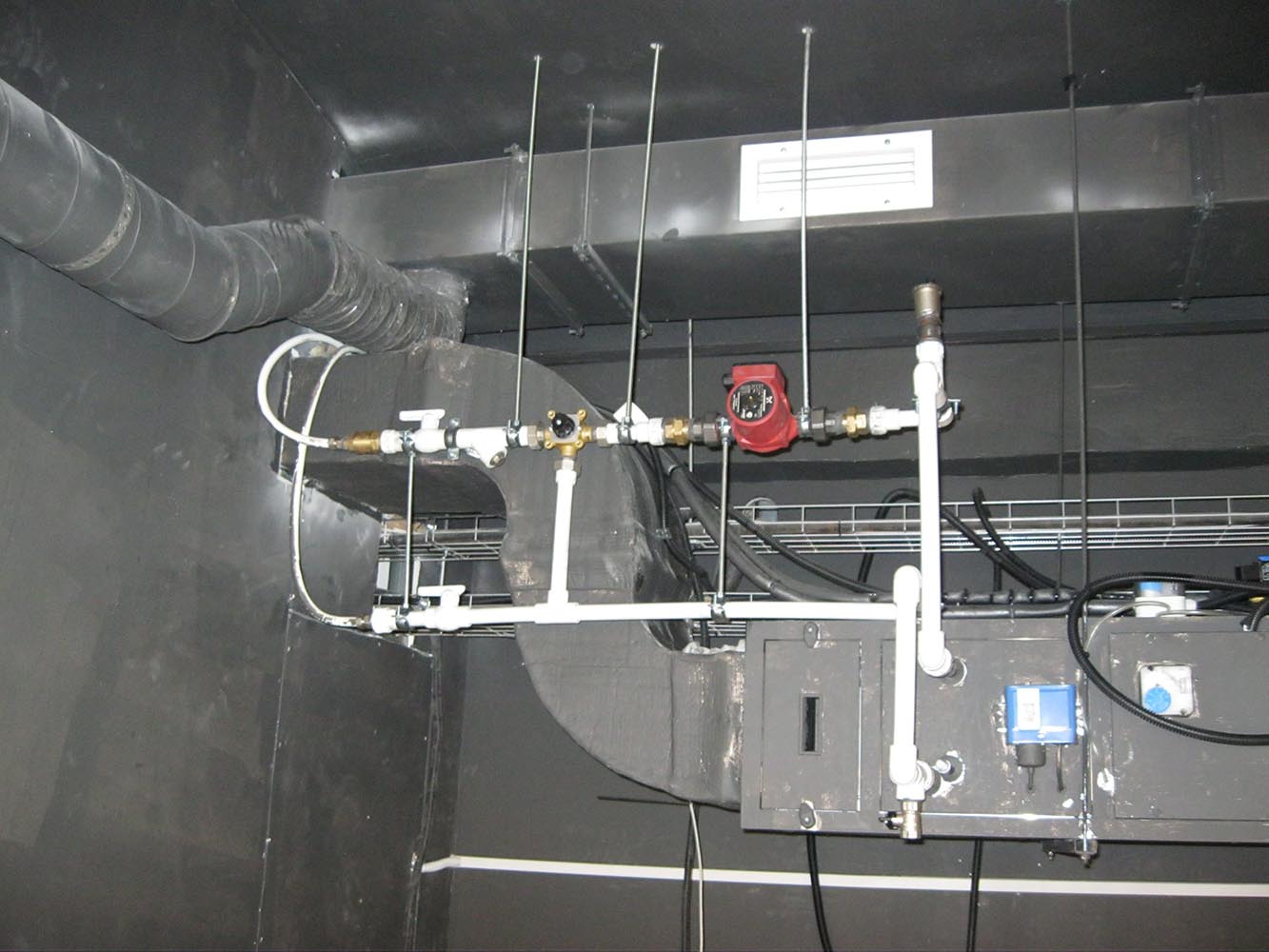

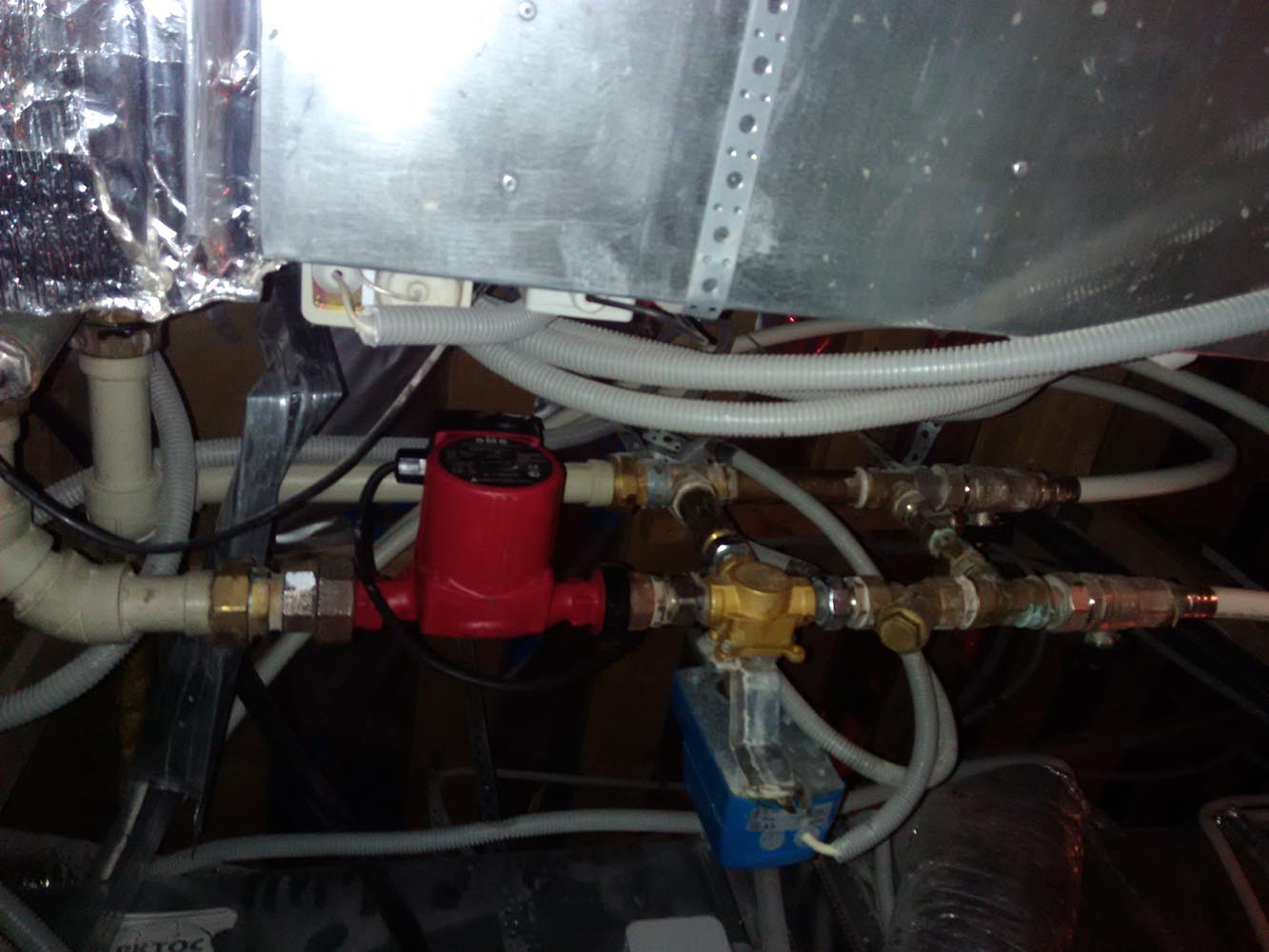

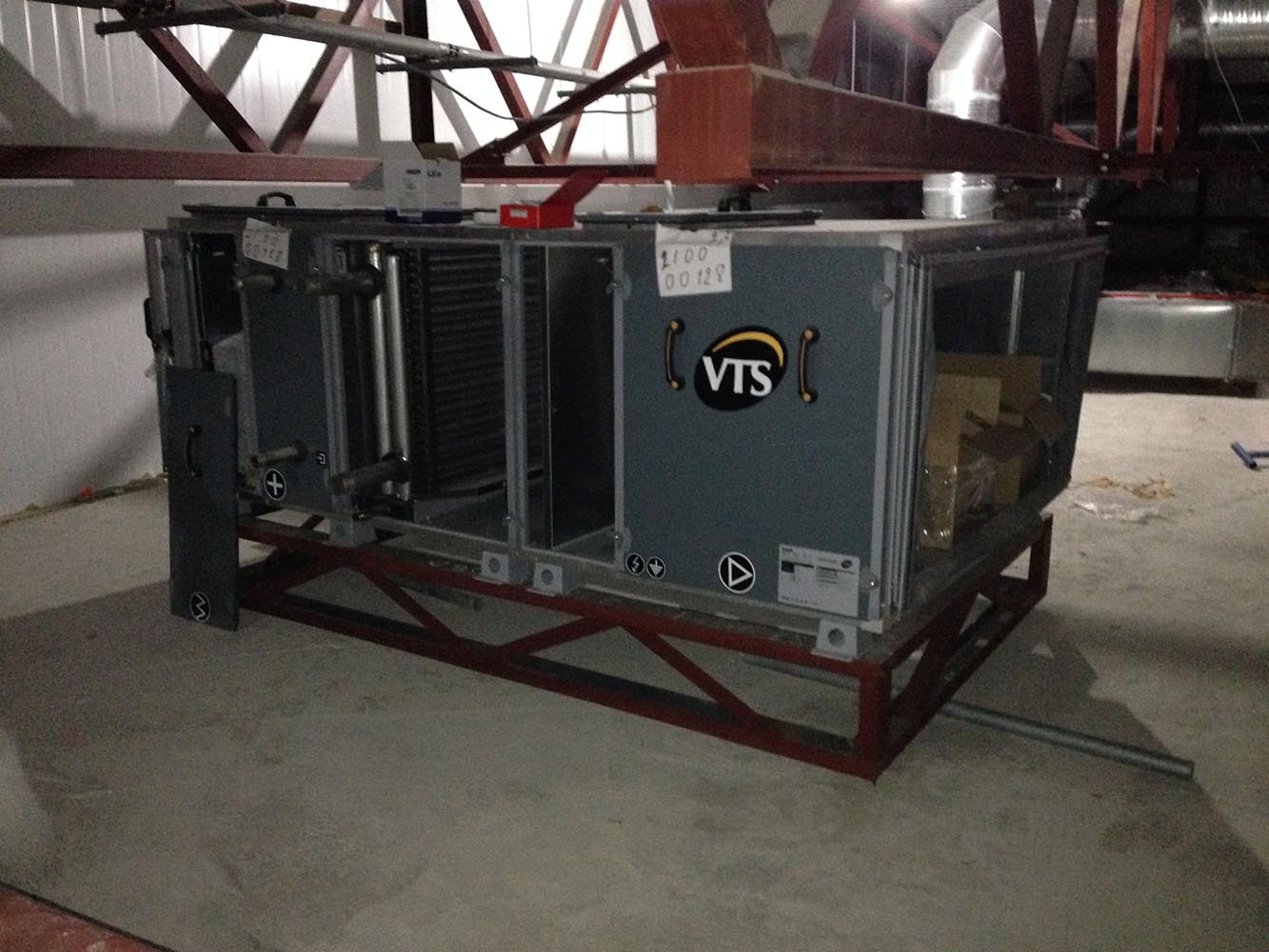

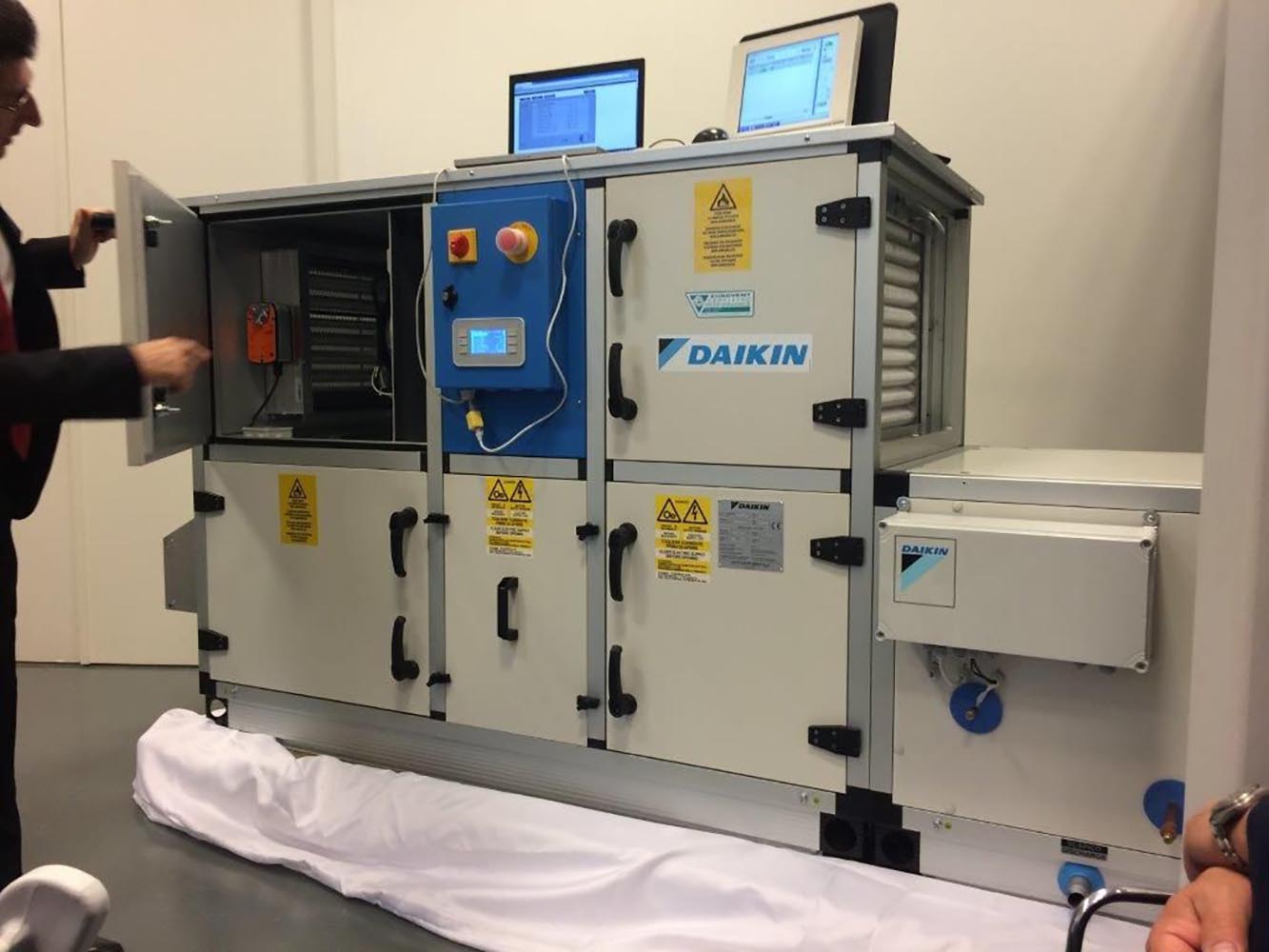

Приточные установки на наших объектах
