Виды мультизональных кондиционеров, VRF и VRV систем

с воздушным охлаждением

Система кондиционирования VRV с воздушным охлаждением была внедрена в Европе компанией Daikin в 1987 году, и за этот период получила значительное развитие по своим рабочим характеристикам, производительности, энергоэффективности и экологичности. Признанная на международном уровне как одна из наиболее совершенных и универсальных систем своего класса в отрасли, VRV® фактически стала образцом технологически передовой, высокоэффективной системы для коммерческого и промышленного применения.



Системы VRV третьего поколения в исполнении с рекуперацией теплоты, с тепловым насосом, для холодного климата и в компактном исполнении, чрезвычайно гибкие с точки зрения рабочего диапазона и включают блоки производительностью от 5 до 54 л.с. (с тепловым насосом и небольшой площадью установки), и от 8 до 48 л.с. (с рекуперацией теплоты и небольшой площадью установки), интервалы изменения производительности составляют только 2 л.с. Универсальность системы VRV также подтверждается диапазонами рабочих температур от -5° C до 46° C в режиме охлаждения и от -25° C до 15° C в режиме нагрева.

  • Максимальная длина трассы = 165 м.
  • Максимальная длина трубопровода = 1000 м.
  • Максимальное расстояние между внутренними блоками = 15 м.
  • Максимальное расстояние между наружным и внутренними блоками = 90 м., если наружный блок располагается снизу, 50 м. - если сверху
  • Возможно увеличить расстояние с помощью редуктора для увеличения перепада высот EKLD



Преимущества:

Инверторная технология (экономия электроэнергии составляет 30%)

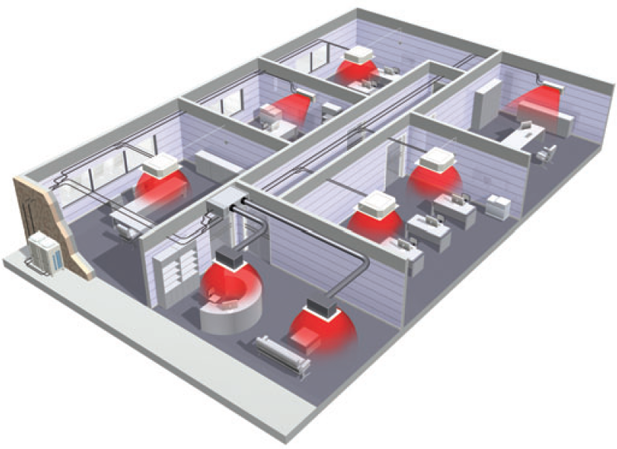

Линейная система VRV® основана на управлении с переменным пропорционально-интегральным регулированием. Используя датчики давления хладагента, она дополняет инверторное и стандартное управление компрессорами (ВКЛ/ВЫКЛ), позволяя получить более мелкие ступени управления и обеспечивая точное регулирование параметров как для малых, так и для больших помещений. Это, в свою очередь, позволяет выполнять индивидуальное управление внутренними блоками в количестве до 64 штук различной производительности и типа, в соотношении 50~130 % относительно производительности наружных блоков. Наружные блоки производительностью 5 л.с. используют только компрессоры с инверторным управлением. Системы VRV® имеют низкие эксплуатационные расходы, поскольку позволяют автономно управлять каждой зоной. Другими словами, кондиционирование будет выполняться только для тех помещений, которые требуют нагрева или охлаждения, а в остальных помещениях, где кондиционирование не требуется, система будет полностью остановлена.

Менее частые запуски/остановки

Метод, принятый компанией Daikin, для регулирования производительности группы компрессоров, безусловно, обеспечивает минимум потерь при переключении и перепадах напряжения.
Поскольку компания Daikin использует малые инверторные компрессоры на 5 л.с., влияние гармоник оказывается меньше по сравнению с влиянием одиночного большого компрессора.
Использование группы компрессоров компанией Daikin также обеспечивает 50 % резервной производительности.
Меньшие компрессоры являются более дешевыми, их замена выполняется быстрее.


Только паяные соединения

Все соединения в блоке выполнены паяными соединениями, чтобы повысить степень защиты системы от утечек хладагента. Также паяным является соединение наружного блока с магистральным трубопроводом.

Широкий рабочий диапазон

Система VRV® может быть установлена практически везде. Усовершенствованное пропорционально-интегральное регулирование наружного блока обеспечивает работу системы VRV® при температурах окружающей среды до 43°C (VRV®III-S до 46°C) в режиме охлаждения и до -20°C (VRV®III-C до -25°C) в режиме нагрева.
Благодаря функции технического охлаждения, рабочий диапазон при охлаждении для системы рекуперации теплоты расширен от -5°C до -20°C
.

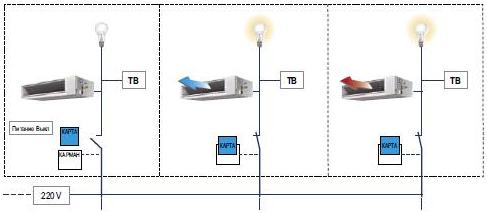

Функция обслуживания нескольких пользователей

Данная функция позволяет не отключать всю систему VRV®, когда основной источник электропитания внутреннего блока отключен. Это значит, что главный выключатель внутреннего блока может быть отключен при уходе из гостиничного номера; когда для части офисного здания наступают нерабочие дни и т.д.

Микропроцессорное управление обеспечивает комфорт

Электронный расширительный вентиль на основе ПИД-регулирования непрерывно регулирует объем хладагента в соответствии с изменениями нагрузки внутренних блоков. Таким образом, система VRV® поддерживает комфортную температуру в помещении практически постоянно, без изменений, которые типичны для систем со стандартным управлением.

Функция резервирования

В случае сбоя в работе компрессора имеется возможность дистанционно или с наружного блока исключить его из системы, обеспечивая в течении 8 часов работу в сервисном режиме.

Низкий уровень шума при работе внутренних блоков

Непрерывные исследования, проводимые компанией Daikin по уменьшению уровня шума во время работы оборудования, позволили разработать специальный инверторный спиральный компрессор и вентилятор.
Внутренние блоки Daikin имеют очень низкие уровни шума при работе, до 25 дБ(А).

Системы VRV с воздушным охлаждением делятся на:

  • cистема VRV с рекуперацией теплоты
  • cистема VRV с тепловым насосом

C рекуперацией теплоты

Для одновременной работы одной системы в режиме нагрева и охлаждения.
В цикле охлаждения система отводит теплоту от внутренних блоков и просто передает ее на блоки в места здания, где это требуется, что позволяет максимально повысить энергоэффективность, снизить затраты на электричество и довести эффективность работы при частичных нагрузках.
Рабочий диапазон при охлаждении до -20°C.

C тепловым насосом

Расширенный рабочий диапазон для режима нагрева до -25°C.
Устойчивая производительность нагрева и высокая эффективность при низких температурах наружного воздуха (COP > 3 при температуре наружного воздуха -10°C).

Для работы от одной системы в режиме нагрева или охлаждения.

Серии:

  • mini VRV
  • standard

MINI VRV:

  • расчитана на 6, 8 и 9 внутренних блоков
  • в отличие от RMXS (мульти-сплит система), которая поддерживает максимальную холодопроизводительность, mini VRV поддерживает максимальную комфортность
  • предназначена для элитных квартир, коттеджей, подходит для офисных помещений

C водяным охлаждением

Несмотря на замечательную энергоэффективность и гибкость при установке систем VRV® с воздушным охлаждением, существуетряд областей применения, в которых использование водяного охлаждения является более экономичным и надежным. В первую очередь это относится к многоэтажным высотным комплексам, где максимальная протяженность трубопроводов с хладагентом иногда такая, что применение системы с воздушным охлаждением становится неоправданным. Другим примером идеального применения VRV® с водяным охлаждением являются здания, в которых отсутствует необходимое место на кровле или наружное пространство для размещения конденсаторных блоков, а также объекты, к которым применяются очень строгие требования к уровню шума.

Теперь система VRV® с водяным охлаждением представлена 9 моделями производительностью от 8 до 30 л.с., в вариантах с рекуперацией теплоты, тепловым насосом и, наконец - с использованием геотермальной энергии. Быстро растущий сектор использования геотермальной энергии предоставляет практически идеальную возможность применения тепловых насосов на основе подземных источников энергии, и обладает значительным потенциалом будущего развития систем с очень низким уровнем выбросов углекислого газа.

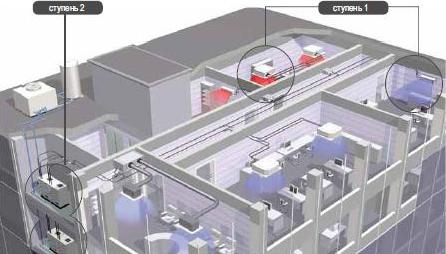

На первой ступени рекуперация теплоты производится в системе хладагента, и относится только к блокам с рекуперацией теплоты. При этом теплота, получаемая от внутренних блоков, работающих в режиме охлаждения, просто передается блокам в те места, где требуется нагрев, что максимально повышает энергоэффективность системы и снижает затраты на электричество.

Гибкие конструктивные характеристики трубопроводов

Система VRV® с водяным охлаждением использует воду в качестве источника теплоты,что оптимально в крупных многоэтажных высотных зданиях, поскольку система может выдерживать давление воды до 1,96 МПа.
Поскольку система применяет водяное охлаждение конденсатора, температура наружного воздуха не влияет на теплопроизводительность системы. Водяное охлаждение также не требует разморозки, а быстрый запуск обеспечивает оперативный и комфортный нагрев даже в холодных условиях.

Многоярусная конфигурация

Внедрение нового водяного теплообменника и оптимизация контура управления хладагентом позволили добиться реализации наиболее легкой и компактной конструкции в отрасли. Возможна также многоярусная конфигурация, позволяющая экономить место.

Широкий рабочий диапазон

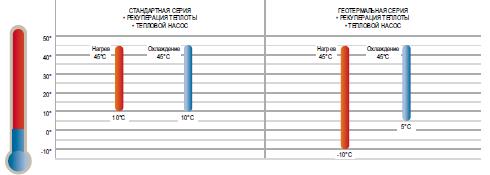

Стандартные наружные блоки с водяным охлаждением конденсатора имеют широкий рабочий диапазон температуры воды на входе от 10°C до 45°C, в режиме охлаждения и нагрева.
Для геотермальной серии рабочий диапазон даже больше, достигая -10°C в режиме нагрева и 5°C в режиме охлаждения.

Низкий уровень шума при работе блоков

Непрерывные исследования, проводимые компанией Daikin по уменьшению уровня шума во время работы оборудования, позволили разработать специальный инверторный спиральный компрессор и вентилятор. Внутренние блоки Daikin имеют очень низкие уровни шума при работе, до 25 дБ(А).

Серии

СТАНДАРТНАЯ СЕРИЯ:

  • С рекуперацией теплоты
  • Тепловой насос

ГЕОТЕРМАЛЬНАЯ СЕРИЯ:

  • Открытая система
  • Закрытая система:
       вертикальная (от 30 до 150 м.)
       горизонтальная (1,5-2 м.)

Преимущества геотермальной серии:

Нагрев с использованием теплоты подземных вод в качестве возобновляемого источника энергии

Эта система с водяным охлаждением использует подземные воды, озера, реки, и др. в качестве возобновляемых источников энергии. Поскольку температура, например, подземных вод остается относительно постоянной в течение всего года, подобные системы имеют очень высокую эффективность даже при самых низких температурах наружного воздуха.

Увеличенный рабочий диапазон

Геотермальная серия систем с водяным охлаждением имеет температуру воды на входе до -10°C в режиме нагрева, что увеличивает диапазон применения систем с водяным охлаждением.
