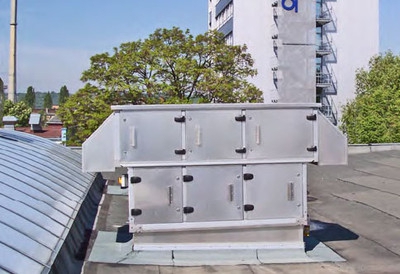

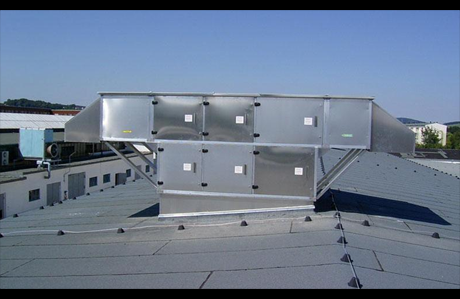

Крышные вентиляционные установки Frivent ® DWR

для экономичной вентиляции и отопления залов, цехов ...

Исполнение:

DWR 035: Двигатель 2x0,73 кВт, до 3500 м³/ч
DWR 063: Двигатель 2x1,15 кВт, до 6500 м³/ч
DWR 080: Двигатель 2x1,80 кВт, до 8000 м³/ч
DWR 130: Двигатель 2x3,80 кВт, до 13000 м³/ч

Крышные установки Frivent ® DWR. Видео

Крышная установка Frivent DRW состоит из:

Внешний блок

Погодостойкий корпус из устойчивого к коррозии легированного алюминия AlMg3, с интегрированными рамами, без мостиков холода, двухслойный, с негорючей изоляцией по DIN 1643 из минераловатных пластин, толщина изоляции 50 мм.
Отверстия для забора и удаления воздуха с торцов установки, с защитными козырьками, погодостойкой алюминиевой решеткой и сеткой для защиты от птиц.
Все подключения находятся внутри и выведены вниз.
Нагреватель (охладитель) для избежания опасности замораживания встраивается во внутренний блок.
Блокирующий ремонтный выключатель смонтирован на установке; все электрические подключения выполнены на находящемся внутри центральном распределительном щите. Корпус наружного блока и внутреннего блока могут быть окрашены в цвет по палитре RAL.
Вентиляторы:
Центробежные вентиляторы приточного и вытяжного воздуха смонтированы на виброизоляторах; алюминиевое рабочее колесо без спирального корпуса; статически и динамически сбалансированы по классу Q 6,3 - VDI 2060, с профилированными лопатками загнутыми назад для высокой эффективности и низкого уровня шума.
Привод на валу ()не требуется обслуживание , контроль или замена клиновых ремней, незначительные потери) с использованием необслуживаемого регулируемого двигателя с внешним ротором.
Изоляция обмотки соответствует классу B, по DIN VDE 5030, часть 1, тип защиты двигателя IP 54, полная за щита двигателя от термической перегрузки с помощью встроенных в обмотку термоконтактов.
Двигатели 2-скоростные с переключаемыми полюсами или с 5-ти ступенчатым регулированием числа оборотов.>
Фильтры:
Фильтры наружного и вытяжного воздуха-высококачественные карманные фильтры класса G4, по заказу до F9. Фильтры легко обслуживаются с крыши.

Теплоутилизатор:
Пластинчатый теплообменник из гладких, не подвергающихся загрязнению, перекрёстно уложенных алюминиевых пластин. Теплоутилизатор легко выдвигается для обслуживания; ванна для конденсата из нержавеющей стали; надежный отвод конденсата.
Интегрированный байпас для обвода и регулирования производительности теплоутилизатора. Защита от обледенения и контроль оттаивания.
Воздушные клапаны:
Воздушные клапаны с пустотелыми лопатками для наружного, удаляемого и рециркуляционного воздуха.
Шумоглушение:
Для работы в особенно критических по шуму местах имеется модификация установки с шумоглушителями для наружного и удаляемого воздуха, также имеется возможность установки шумоглушителя для приточного и вытяжного воздуха, встраиваемого в крышный цоколь.
Взрывозащищенное исполнение:
Для работы во взрывоопасных областях, например, в химической промышленности, имеется взрывозащищенное исполнение установки с двигателями в соответствии с DIN EN 50014 и исполнение вентиляторов по VDMA 24 169.
Крышный цоколь:
алюминиевый; состоит из несущих наружных стенок, изолированных негорючими минераловатными пла стинами с покрытием из стекловолокна; все кромки отделаны; прилагаются крепежные фланцы для закрепления цоколя к конструкции крыши и к установке.
Крышный цоколь поставляется в модификациях для плоской, наклонной, односкатной, двухскатной, арочной или любой другой конструктивно возможной крыши.
Регулирование:
Плавное регулирование температуры в помещении или температуры приточного воздуха; экономичное потребление энергии за счёт использования тепловыделений помещения и рециркуляции; регулятор качества воздуха для оптимизации расхода наружного воздуха; регулирование вращающейся насадки, вихревого воздухораспределителя или производительности вентилятора в зависимости от разницы температур у пола и потолка помещения.
Регулирование числа оборотов: Для регулирования производительности приточного и вытяжного вентиляторов.
Шкаф управления:
В соответствии с конфигугацией установки, комплектуется всеми необходимыми электрическими компонентами и выходами для насоса нагревателя, сигнального и выносного блоков.

Внутренний блок

Внутренний блок для прямой подачи и забора воздуха; самостоятельный корпус со встроенным нагревателем (охладителем); стандартный в Сu/Al-исполнении (стальное и оцинкованное исполнения по запросу), приточный элемент (вращающаяся насадка FRIVENT-DD или вихревой воздухораспределитель); вытяжная решётка или исполнение для подключения воздуховодов.
Подробная информация о внутреннем блоке FRIVENT-DD
