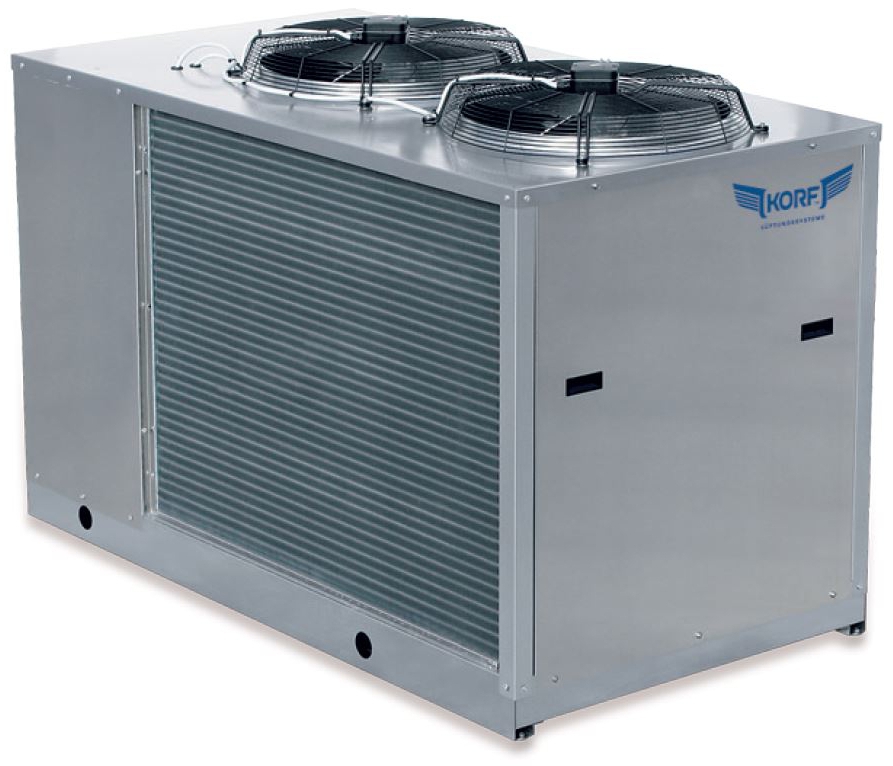

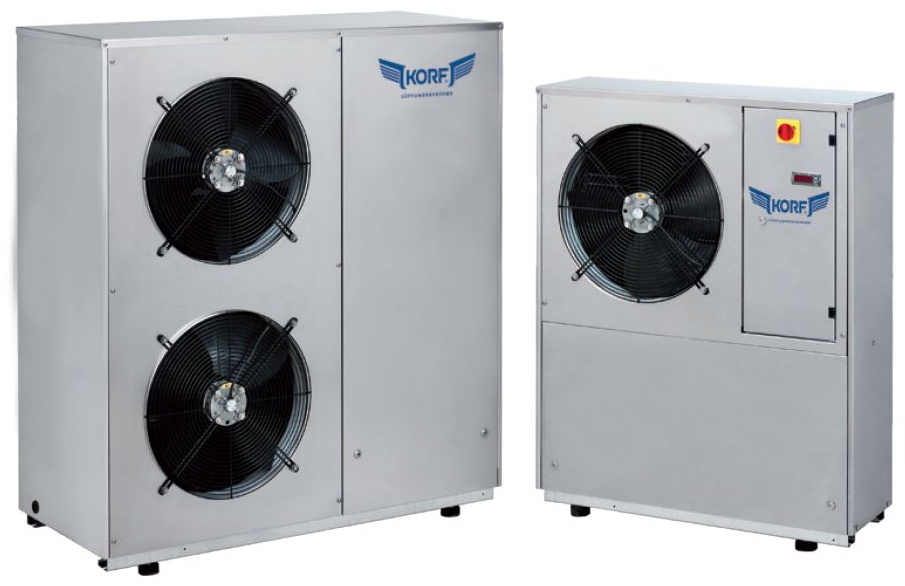

Чиллеры HWA/CL 4-20 S/K/P с воздушным охлаждением конденсатора

• Два типа исполнения:
  -только охлаждение, с баком-накопителем и насосом (HWA/CL),
  -охлаждение и нагрев, с баком-накопителем и насосом (HWA/CL/WP).
• Хладагент: R410A.
• 10 типоразмеров производительностью от 4 до 19,8 кВт.

КОНСТРУКЦИЯ КОРПУСА
Несущий корпус из оцинкованной стали с порошковым полиэфирным покрытием. Лёгкий доступ к внутренним компонентам с помощью снимающейся сервисной панели.
КОМПРЕССОРЫ
Ротационный компрессор с однофазным (типоразмеры 4-8), герметичный спиральный компрессор с однофазным (типоразмеры 9-11) или трёхфазным (типоразмеры 14-20) двигателем, установленный на виброизоляторах. Встроенная защита двигателя от перегрузки (klixon). Подогреватель картера (по заказу).
ВЕНТИЛЯТОРЫ
Осевые низкооборотные вентиляторы с лопатками особой формы (низкий уровень шума). Встроенная защита двигателя от перегрева. Степень защиты: IP 54. Защитная решётка на нагнетании.
ИСПАРИТЕЛЬ
Паяно-сварной пластинчатый испаритель из нержавеющей стали AISI 316.
Изоляция эластичным пенопластом. Защита от замерзания реверсивных чиллеров (установка нагревателя).
СИСТЕМА УПРАВЛЕНИЯ
Панель с электроаппаратурой, включающая в себя сблокированный с дверцей вводной выключатель, предохранители, дистанционный пускатель компрессора и насоса (типоразмеры 11-20), контроллер. Функции микропроцессорного контроллера: регулирование температуры воды; управление системой защиты от замораживания; защита компрессора от работы короткими циклами; сброс сигналов отказа; подача общего сигнала отказа на удалённое оборудование (через сухой контакт); переключение режимов охлаждение/нагрев по сигналу местного или дистанционного переключателя (для реверсивных чиллеров); отображение на дисплее информации о режиме работы (охлаждение/нагрев), запросе на включение компрессора (вкл/выкл), фактической температуре воды на входе, заданных значениях температуры и дифференциала, обнаруженных отказах.
ХОЛОДИЛЬНЫЙ КОНТУР
Исполнение HWA/CL: Один независимый контур. Компоненты: фильтр-осушитель; расширительный клапан; реле высокого
давления с ручным возвратом в рабочее состояние; реле низкого давления с автоматическим возвратом в рабочее состояние; индикатор уровня хладагента и содержания влаги.
Исполнение HWA/CL/WP: Один независимый контур. Компоненты: реверсивный фильтр-осушитель; расширительные клапаны; обратные клапаны; 4-х ходовой реверсивный клапан; реле высокого давления с ручным возвратом в рабочее состояние; реле низкого давления с автоматическим возвратом в рабочее состояние; индикатор уровня хладагента и содержания влаги.

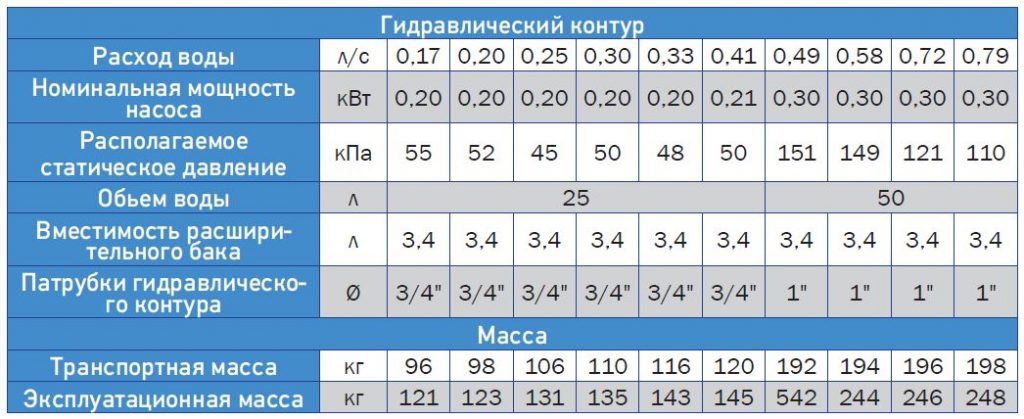

КОМПОНЕНТЫ ВОДЯНОГО КОНТУРА
Исполнение HWA/CL: дифференциальное реле давления; ручной воздуховыпускной клапан; теплоизолированный бак-накопитель; циркуляционный насос (типоразмеры 4-11) или насос (типоразмеры 14-20); предохранительный клапан (3 бар); манометр; запорный клапан; расширительный бак.
Исполнение HWA/CL/WP: дифференциальное реле давления; ручной воздуховыпускной клапан; теплоизолированный бак-накопитель; циркуляционный насос (типоразмеры 4-11) или насос (типоразмеры 14-20); предохранительный клапан (3 бар); манометр; запорный клапан; расширительный бак.
