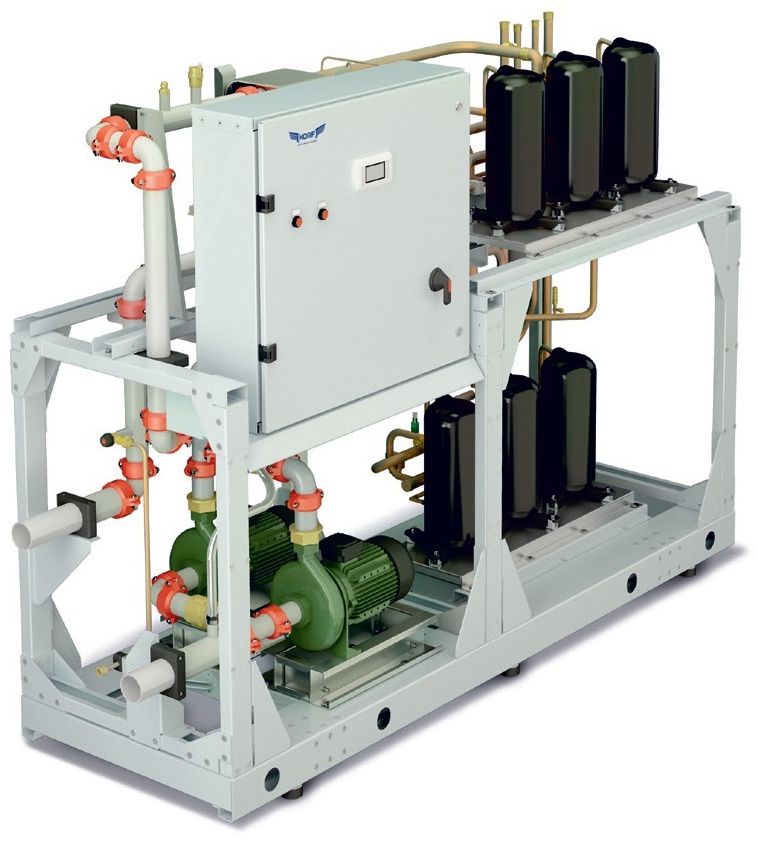

Модульные чиллеры HBE для работы с выносными конденсаторами и их комплекты холодопроизводительностью от 45 до 1128 кВт

  • Тип чиллера: только охлаждение (НВЕ).
  • Хладагент: фреон R407C.
  • 12 моделей чиллеров производительностью от 45 до 188 кВт.

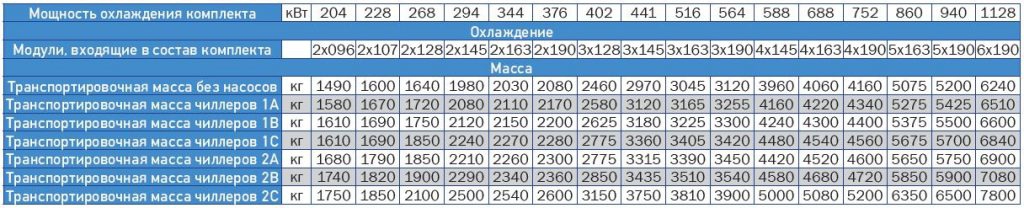

  • 16 комплектов модульных чиллеров
    холодопроизводительностью от 204 до 1 128 кВт.
  • Допустимое содержание гликоля в смеси хладоносителя до 40%.

ПРЕИМУЩЕСТВА:

  • В большинстве случаев нет необходимости применения бака-накопителя за счет увеличенного количества ступеней регулирования холодопроизводительности.
  • Защита от замерзания испарителя при помощи установленного реле протока.
  • Выбор режима эксплуатации: по температуре входящего или температуре выходящего хладоносителя.
  • Увеличение задаваемого температурного диапазона точки уставки в зависимости от содержания гликоля в смеси хладоносителя.
  • Стабильная работа компонентов холодильного контура во всех режимах эксплуатации, а также равномерная наработка компрессоров и насосов
    за счет специального разработанного алгоритма управления водоохлаждающей машиной.
  • Пониженный уровень шума.
  • Высокая эксплуатационная надежность.
  • Комплектация резиновыми виброопорами.

ОСОБЕННОСТИ КОНСТРУКЦИИ.

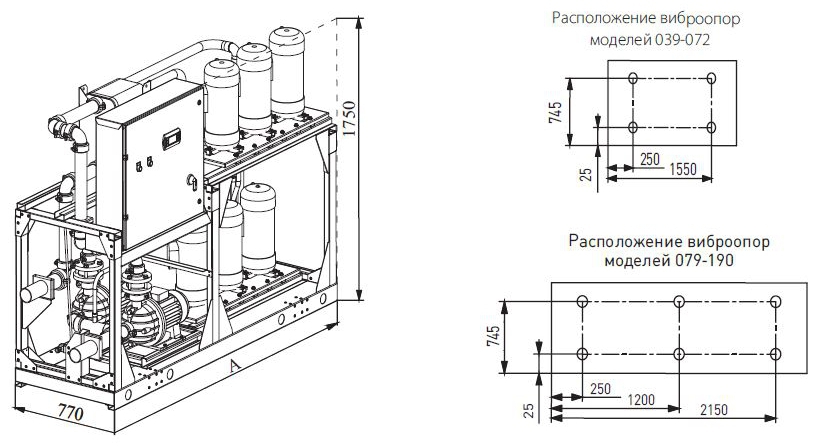

  • Компактность конструкции — возможность перемещения чиллеров через стандартные дверные проемы: ширина составляет всего 0,77 м, а максимальная высота — 1,8 м.
  • Несущая рама из оцинкованной стали с порошковым полиэфирным покрытием. Удобный доступ к внутренним компонентам.
  • Спиральные трехфазные компрессоры с подогревом картера и встроенной защитой двигателя от перегрузки.
  • Высокоэффективный испаритель: пластинчатый меднопаяный теплообменник из нержавеющей стали AISI 316, имеющий два независимых холодильных контура на стороне хладагента и один на стороне воды.
  • Точность и стабильность работы за счет уникальной программы контроллера, разработанной компанией КОРФ.
  • Сухие контакты для управления чиллером и сигналов «авария» и «работа».
  • Надежные быстросъемные герметичные соединения гидравлического контура.
  • Встроенный мембранный расширительный бак.
  • Дополнительная комплектация выносной панелью управления чиллером с возможностью дистанционного изменения его параметров и режимов
    работы. Полный доступ и отображение всех меню контроллера.

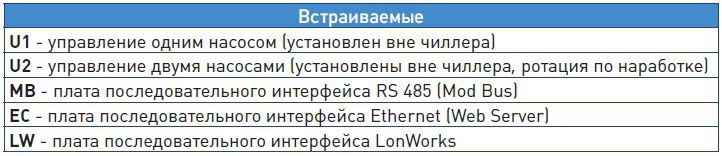

  • Возможность подключения к системе диспетчеризации зданий BMS: Ethernet, BACnet/IP, LonWorks, RS 485 (Modbus).

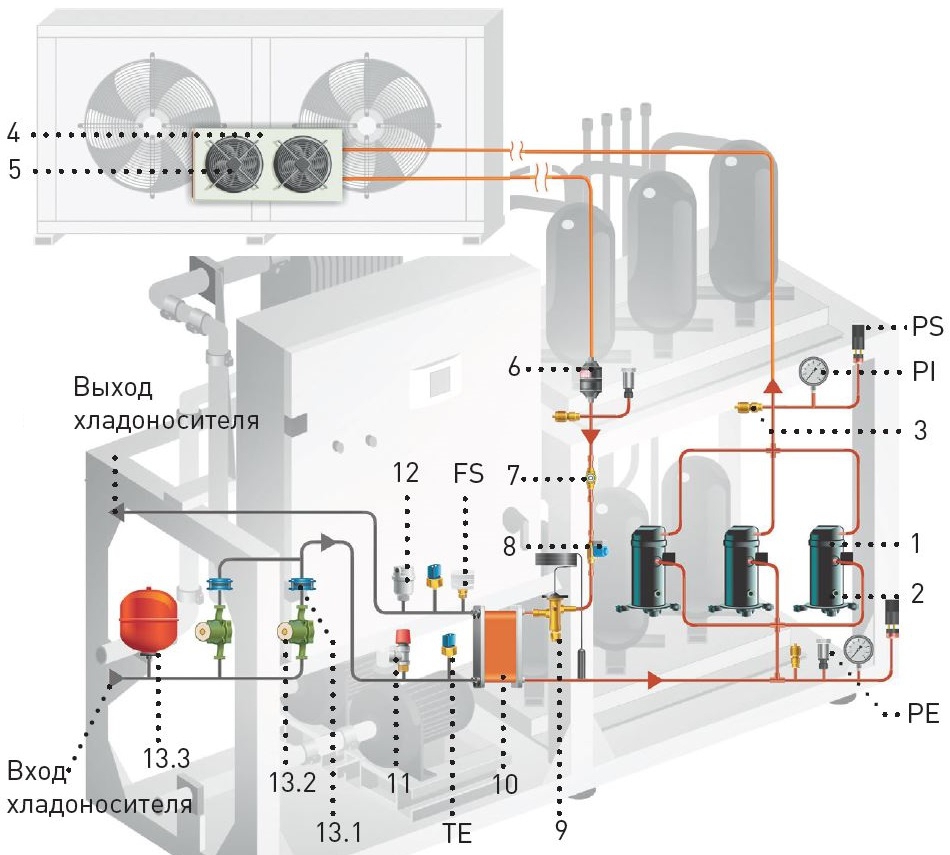

Обозначения
1 – спиральный компрессор со встроенной защитой от перегрузки
2 – подогреватель картера компрессора
3 – сервисный клапан Шредера
4 – выносной конденсатор воздушного охлаждения
5 – осевые низкооборотные вентиляторы со встроенной защитой от перегрева (IP 54)
6 – фильтр-осушитель
7 – смотровое стекло с индикатором влажности
8 – соленоидный вентиль
9 – ТРВ с внешним уравниванием давления и значением МОР +15 °С

10 – испаритель (двухконтурный медно-паяный пластинчатый теплообменник из нержавеющей стали)
11 – предохранительный клапан (6 бар)
12 – автоматический воздухоотводной клапан
13.1 – обратный клапан
13.2 – циркуляционный насос
13.3 – расширительный бак
ТЕ – датчики температуры хладоносителя
FS – реле протока
PS – аварийные реле высокого и низкого давления
РЕ – датчики высокого и низкого давления
PI – манометры высокого и низкого давления

  • Спиральные компрессоры со встроенной защитой от перегрева
  • Встроенный мембранный расширительный бак
  • Выбор режима работы по температуре как входящего, так и выходящего хладоносителя
  •  Малошумные вентиляторы
  • Эстетичный внешний вид
  • Тестирование чиллера на высокоточном заводском стенде
  • Большое количество ступеней регулирования позволяет экономить электроэнергию и не использовать дополнительных аккумулирующих систем для стабильной работы чиллера
  • Точность и стабильность работы за счет уникальной программы контроллера, разработанной компанией “КОРФ”
  • Надежные быстросъемные герметичные соединения гидравлического контура
  • Поставляются заправленные азотом
  • Широкая линейка типоразмеров
  • Комплектация резервным насосом
  • Стабильная работа в широком диапазоне температур наружного воздуха от -30 °С до +44°С (при установке зимнего комплекта)
  • Непрерывный контроль параметров работы каждого модуля, а также стабильная работа компонентов холодильного контура во всех режимах эксплуатации.
  • Равномерная наработка компрессоров, насосов и модулей за счет специально разработанного алгоритма управления водоохлаждающей машиной.
  • Сохранение работоспособности системы при выходе из строя одного из модуле — безостановочная работа.
  • Подключение любого свободного модуля при выходе из строя одного из работающих.
  • Возможность проведения профилактических работ отдельных модулей.
  • Возможность резервирования за счет установки лишь одного дополнительного модуля.
  • Защита от замерзания испарителя при помощи установленного реле протока.
  • Увеличенное число ступеней холодопроизводительности — регулирование включением и выключением компрессоров, а также аналоговый сигнал для плавного регулирования скорости вращения осевых вентиляторов выносного конденсатора.
  • Стабильная работа системы и точное поддержание параметров воды при различных нагрузках.
  • Экономия электроэнергии при работе на частичных нагрузках.
  • Увеличение диапазона рабочей температуры наружнего воздуха от -30°С до +44°С (при установке зимнего комплекта).
  • Выбор режима работы: по температуре входящего или по температуре выходящего хладоносителя.
  • Увеличение задаваемого температурного диапазона при содержании гликоля в смеси хладоносителя.
  • Отсутствие необходимости в установке аккумулирующего бака.
  • Возможность оснащения всего комплекта как встроенными насосами в каждый модуль, так и отдельным гидромодулем.
  • Легкое масштабирование системы: при необходимости увеличения холодопроизводительности комплекта возможно установить дополнительный модуль, который легко встроить в работу всей системы.
  • Возможность подключения к системе диспетчеризации зданий (BMS) по стандартам: Ethernet, BACnet/IP, Lon-Works, RS 485.Низкий уровень шума.
  • Возможность компактного размещения чиллеров внутри здания, а также гибкого распределения нагрузки в случае размещения выносных конденсаторов на кровле здания.
  • Удобство погрузочных и разгрузочных работ, транспортировки до объекта в отличие от крупногабаритных моноблочных чиллеров, имеющих весьма большой вес (особенно при условии монтажа на высокой площадке).
  • Простота соединений между блоками.
  •  Система комплектов модульных чиллеров позволяет осуществлять полное резервирование системы за счет установки всего лишь одного дополнительного модуля, обеспечивая при этом безостановочную работу системы. Например, при установке в систему из двух модулей дополнительно третьего блока Вы получаете 50%-ную экономию при 100%-ном резервировании.
  • Инновационное программное обеспечение собственной разработки позволяет подключить любой свободный модуль при выходе из строя одного из работающих, при этом гидравлическая система требует дополнительной установки лишь обратного клапана для каждого блока.

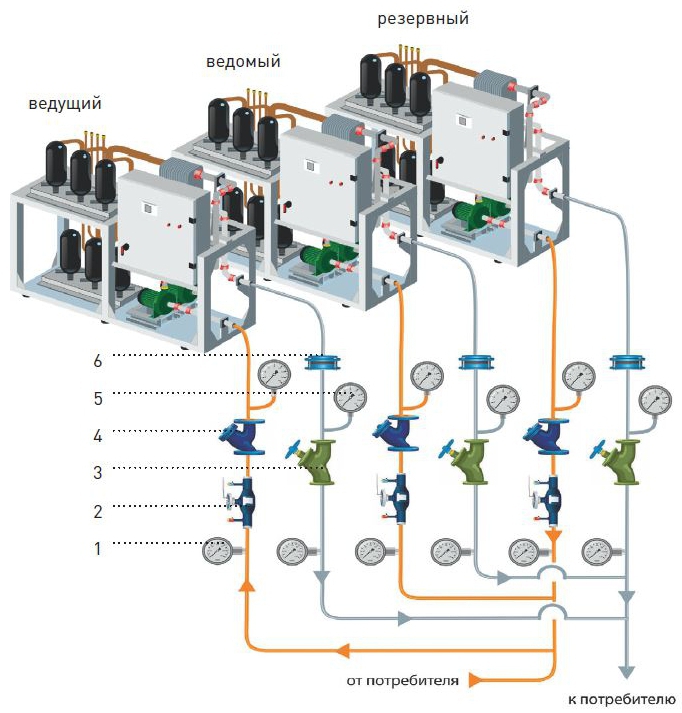

Обозначения
1 – термометр
2 – балансировочный вентиль
3 – запорный вентиль
4 – фильтр сетчатый
5 – манометр
6 – обратный клапан

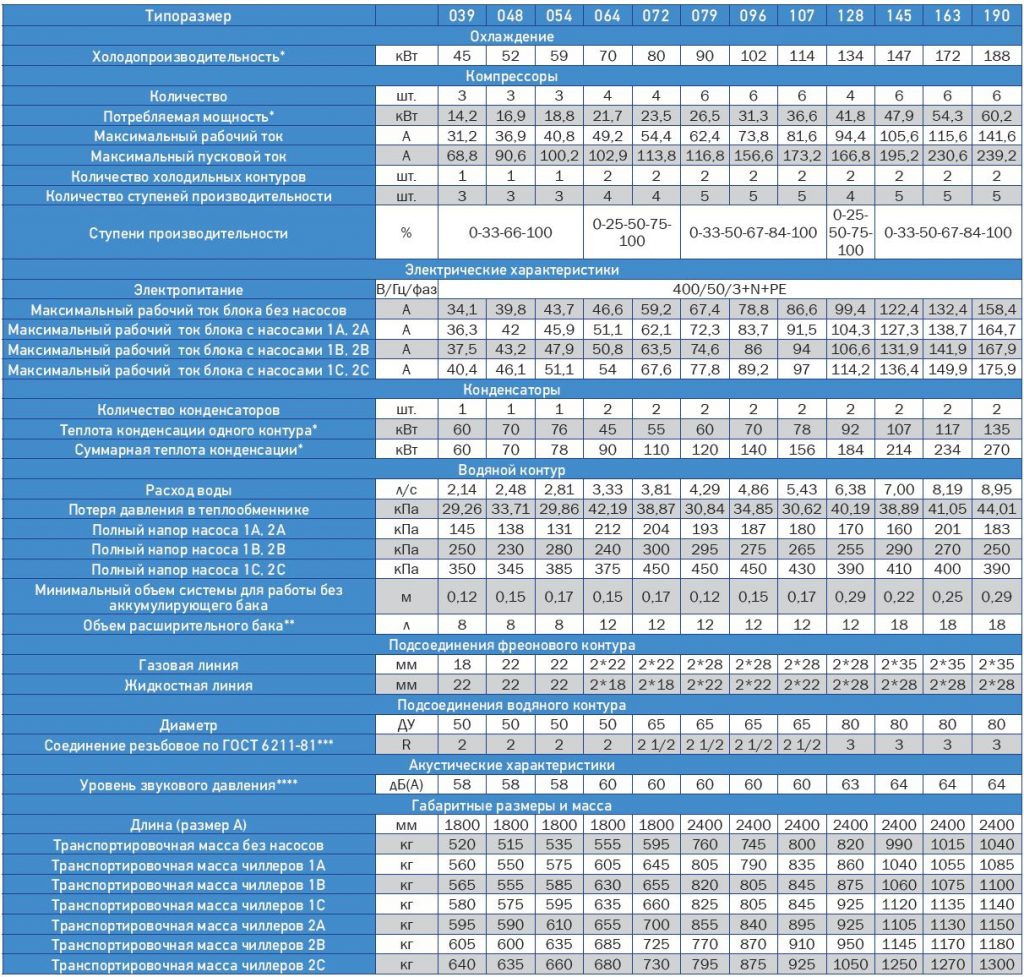

  • * условия: температура охлаждаемой воды от 12 до 7 °С, температура окружающего воздуха 35 °С, температура конденсации 50°С.
  • ** – предварительное давление в расширительном баке 1,5 атм, устанавливается совместно с насосом

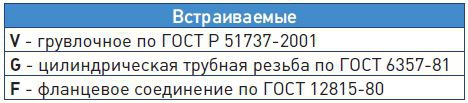

  • *** – также доступны фланцевое соединение по ГОСТ 12815-80, грувлочное соединение или резьбовое соединение по ГОСТ 6357- 81
  • **** – уровень звукового давления измерен в свободном звуковом поле на расстоянии 1 м.

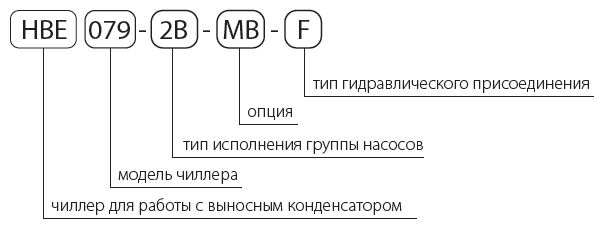

  • 1А – чиллер со встроенным низконапорным циркуляционным насосом
  • 1В – чиллер со встроенным средненапорным циркуляционным насосом
  • 1С – чиллер со встроенным высоконапорным циркуляционным насосом
  • 2А – чиллер с двумя встроенным низконапорными циркуляционными насосами
  • 2В – чиллер с двумя встроенным средненапорным циркуляционными насосами
  • 2С – чиллер с двумя встроенным высоконапорными циркуляционными насосами

По умолчанию чиллеры поставляются с конической трубной резьбой по ГОСТ 6211 (в маркировке не указывается)
