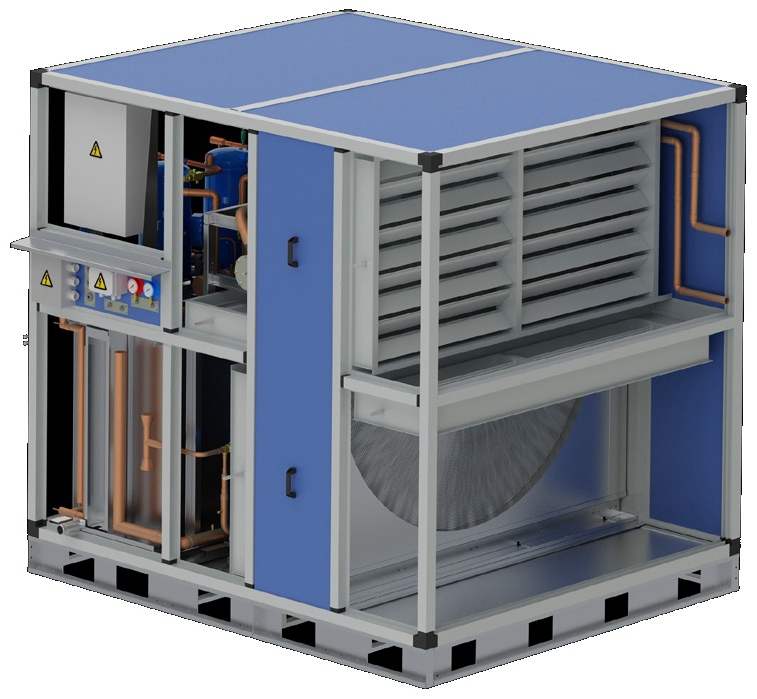

Оборудование для крытых катков и ледовых арен ANP-ICE

Основная задача системы вентиляции и кондиционирования воздуха в спортивных аренах с ледовым покрытием — это обеспечение и поддержание комфортных параметров воздушной среды, как для зрителей, так и для находящихся на льду спортсменов. Контроль влагосодержания воздуха на объекте необходим для того, чтобы исключить возможность образования тумана над поверхностью льда, а также ухудшения его качества.

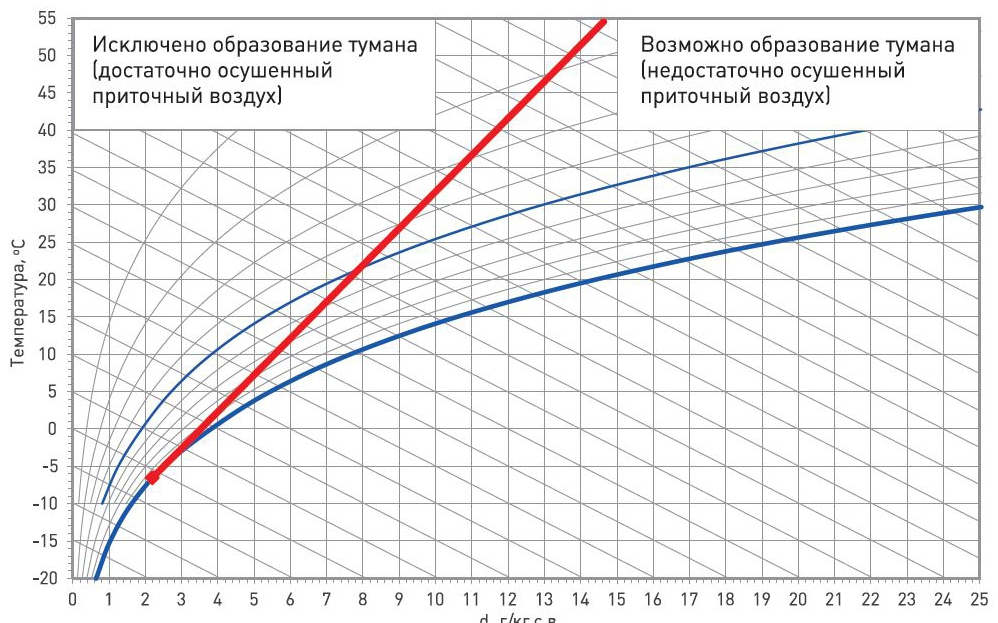

Туман возникает, когда холодный воздух смешивается с теплым влажным воздухом. У самой поверхности льда лежит тонкий слой насыщенного воздуха с абсолютной влажностью х=2,2 г/кг.
Попадание на него теплого и влажного воздуха летом неизбежно приведет к образованию тумана.

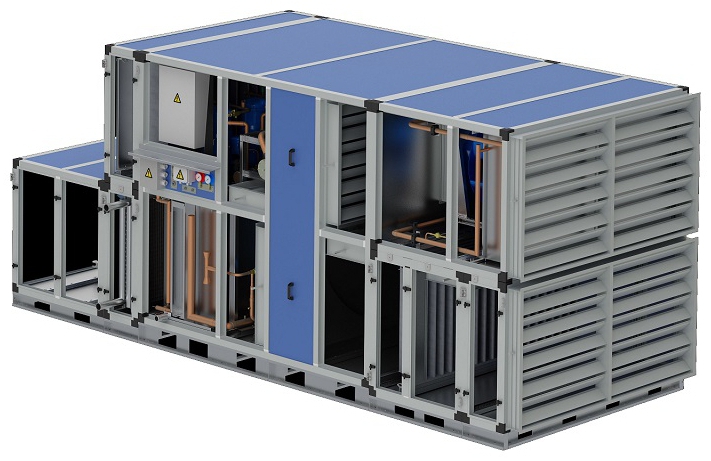

Попадание на ледяную поверхность воздуха с неконтролируемыми параметрами приведет к ухудшению качества льда. Он станет рыхлым. Иней также может образовываться на самой поверхности льда, делая ее шероховатой, что неприемлемо для спортсменов. Обеспечение требуемых параметров внутреннего воздуха в крытых катках достигается путем устройства систем кондиционирования воздуха с секциями осушения приточного воздуха. Установки для ледовых арен ANP-ICE предназначены для поддержания параметров микроклимата в помещениях ледовых арен и катков в течение всего года. Установки осуществляют подогрев воздуха в холодный и переходный период и охлаждение
и осушение в теплый период. Отличительной особенностью данных установок является обеспечение низкого влагосодержания приточного воздуха ≈5 г/кг. Система автоматизации поддерживает необходимый уровень концентрации углекислого газа CO2, что позволяет значительно
сократить затраты на подогрев и охлаждение воздуха, т.к. в помещение подается только необходимое количество свежего воздуха.

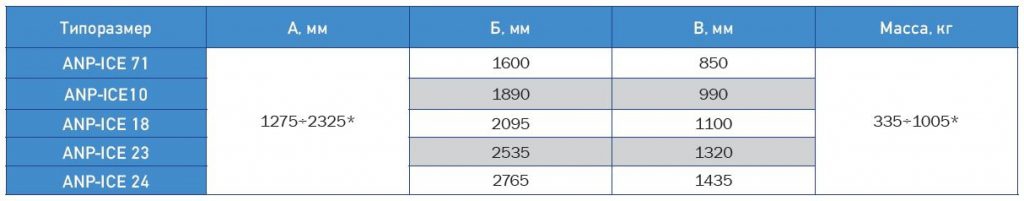

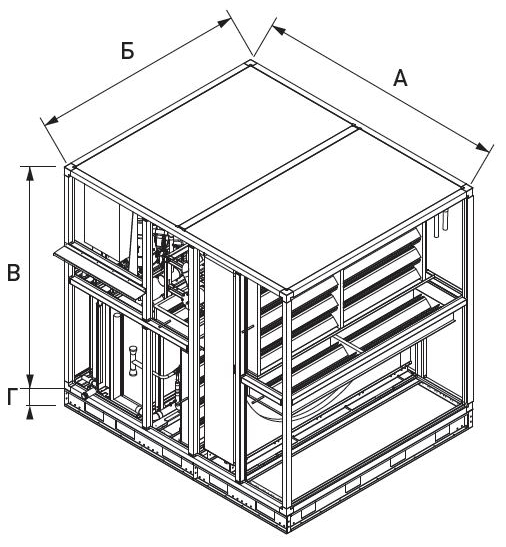

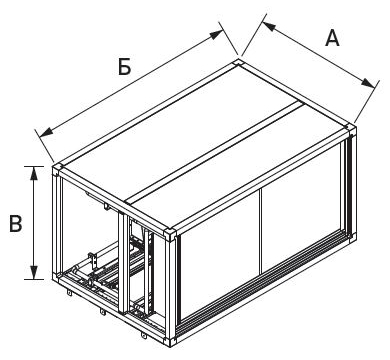

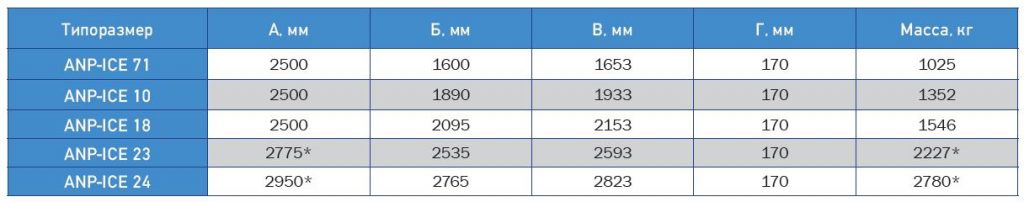

*Секция состоит из трех секций: секция холодильной машины, роторный регенератор, секция смешения.
Секции поставляются в разобранном виде и должны быть собраны на объекте. Размеры и масса указаныдля 3-х секций вместе.

*Зависит от установленного вентилятора наличия резервного двигателя.

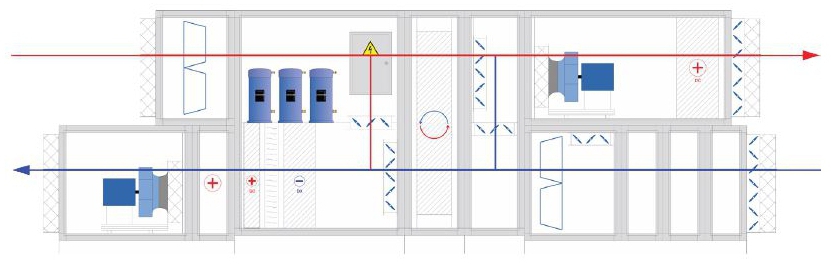

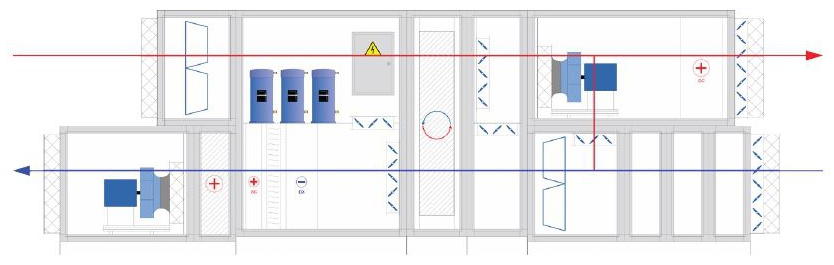

Работает роторный регенератор и водяной нагреватель, поддерживая температуру внутри помещения по показаниям датчика температуры приточного воздуха с компенсацией уставки по датчику температуры в вытяжном потоке.
Процент рециркуляции определяется по датчику CO2. Работает первый по ходу воздуха горизонтальный клапан. Вертикальные клапаны наружного воздуха работают в противофазе с рециркуляционным клапаном. Вертикальные клапаны регенератора открыты на 100%. Горизонтальные клапаны – закрыты на 100%.

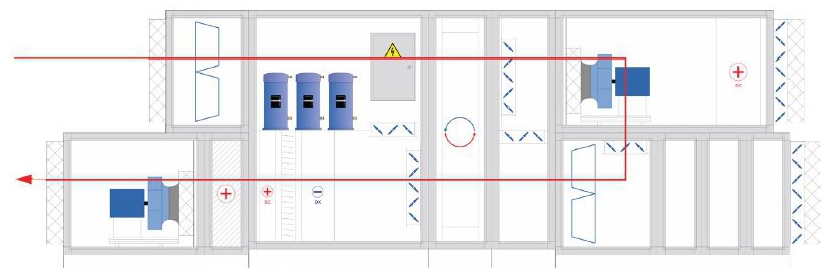

100% рециркуляция, если в помещении нет людей (определяется по концентрации CO2), или установка по расписанию перешла в ночной режим. Работает водяной нагреватель, поддерживая температуру внутри помещения по показаниям датчика температуры приточного воздуха с компенсацией уставки по датчику температуры в вытяжном потоке.

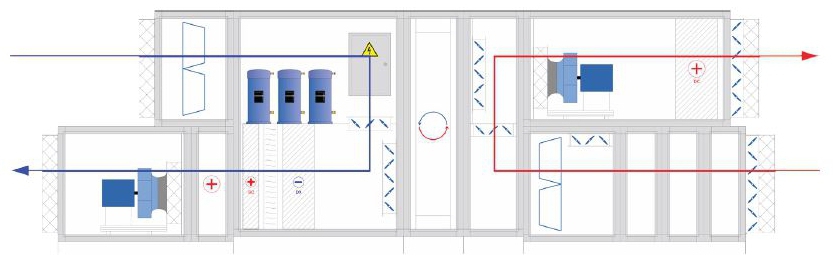

Работает роторный регенератор и холодильная машина, поддерживая температуру и относительную влажность внутри помещения. Количество рециркуляционного воздуха определяется по показаниям датчика CO2, а также по показателям датчика температуры и влажности вытяжного воздуха. Приоритет имеет датчик температуры и влажности. Клапаны наружного воздуха 100% открыты. Клапан рециркуляции закрыт. 4 клапана регенератора работают попарно в противофазе: горизонтальные и вертикальные.

100% рециркуляция, если в помещении нет людей (определяется по концентрации CO2), или установка по расписанию перешла в ночной режим, или требуется 100% по показаниям датчика температуры и влажности. Работает холодильная машина, поддерживая температуру и относительную влажность внутри помещения по показателям датчика температуры и влажности.
