Выносные гидромодули KSM для чиллеров HBA и НВЕ

Два типа исполнения:
– с одним циркуляционным насосом.
– с двумя циркуляционными насосами (один рабочий, другой резервный; работа поочередно, по наработке).
Установка одного гидромодуля на комплект модульных чиллеров серии HBA и НВЕ.

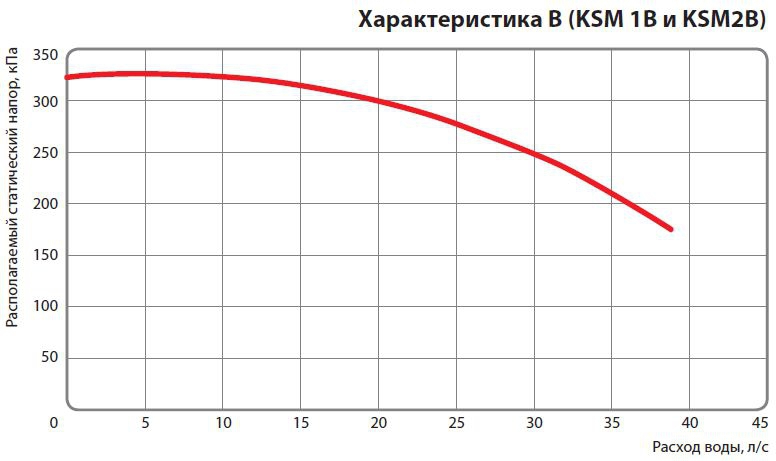

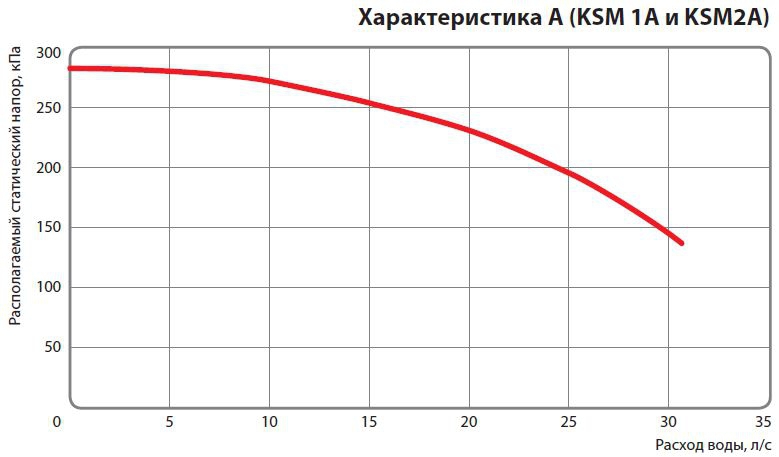

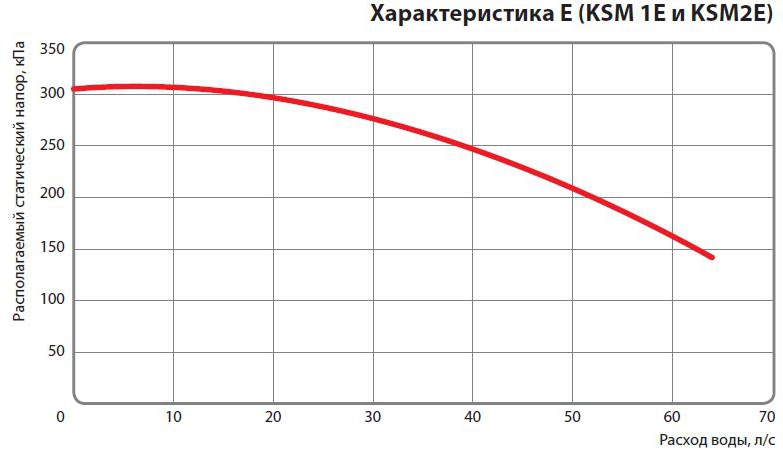

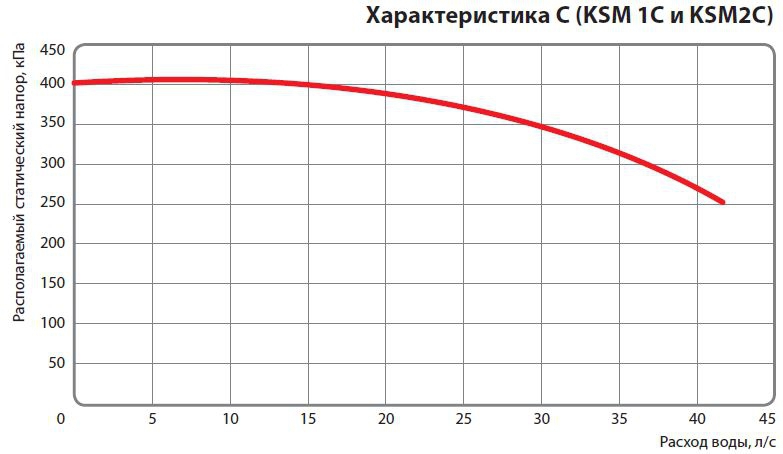

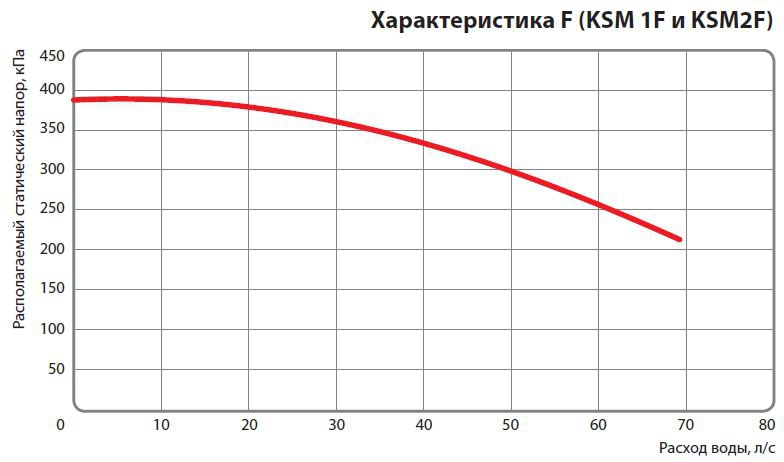

Располагаемое статическое давление до 400 кПа.
Комплектация расширительным баком.
Возможность выбора учета наработки часов для модификаций с двумя циркуляционными насосами:
– при помощи встроенного в гидромодуль недельного таймера;
– при помощи внешнего сигнала контроллера чиллера.
Допустимое содержание гликоля в смеси хладоносителя 40%.

КОНСТРУКЦИЯ КОРПУСА
Несущий корпус из оцинкованной листовой стали с двухсторонней окраской порошковым полиэфирным покрытием. Крепежные
элементы из оцинкованной стали.
Лёгкий доступ к щиту управления и внутренним компонентам при помощи съемных сервисных панелей.
Комплектация резиновыми виброопорами.

СИСТЕМА УПРАВЛЕНИЯ
Отдельный отсек для щита управления внутри корпуса.
Компоненты: вводной выключатель, реле контроля последовательности и наличия фаз, устройства защиты двигателей насосов от перегрузки по току, магнитные пускатели.
Схема двухступенчатого запуска всех модификаций в целях снижения пусковых токов.
Местное и дистанционное управление насосами и сигнализация состояний (световая индикация на панели управления и «сухие» контакты).

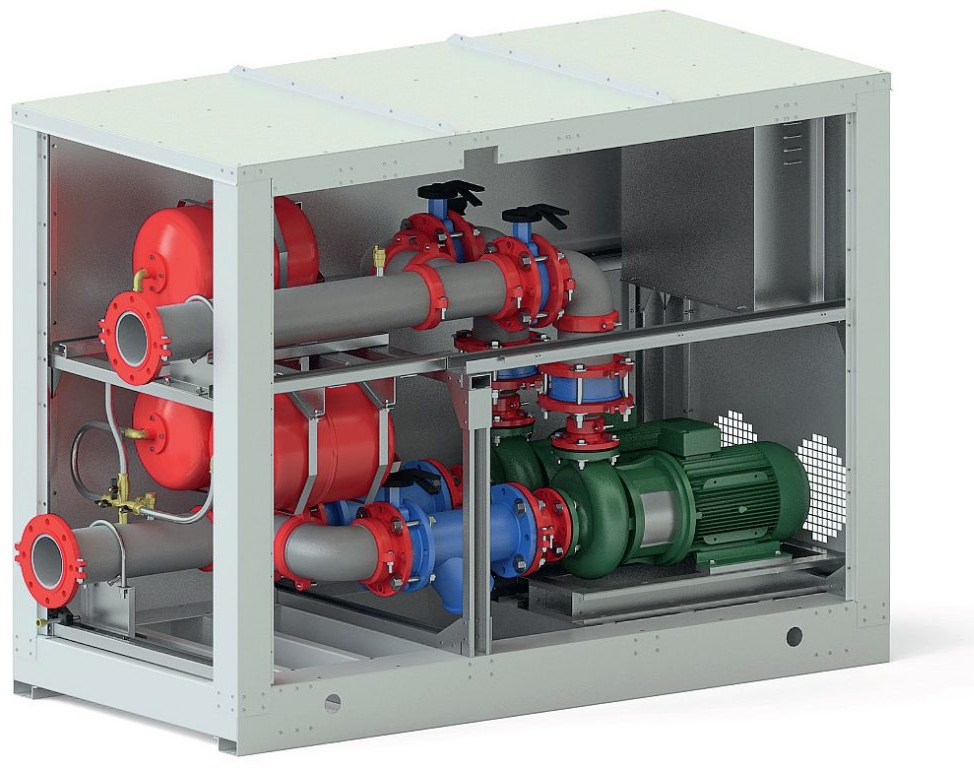

ГИДРАВЛИЧЕСКИЙ КОНТУР
Конструкция выполнена с применением легкосъемных грувлочных соединений.
Компоненты:запорные вентили до и после каждого насоса, сетчатый фильтр для каждого насоса, автоматический воздухоотводной клапан с отсечным клапаном, предохранительный клапан (6 бар) с дренажным отводом и расширительный бак с запорным вентилем.
Оснащение каждого насоса обратным клапаном в случае выбора модификации с двумя насосами.
Гидравлический контур и кожухи рабочих колес насосов теплопароизолированы.
