Клапаны дымоудаления

ПРИМЕНЕНИЕ

Клапаны выпускаются с нормально закрытой заслонкой и используются в системах приточной и вытяжной противодымной вентиляции.
Сертифицированы в установленном законом порядке. Их применение должно осуществляться в соответствие с требованиями СП7.13130.2013 и СП60.13330.2016.
Не подлежат установке в помещениях категории А и Б по взрывопожаробезопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред.
Климатическое исполнение и категория размещения: У3 по ГОСТ 15150-69 (температура окружающего воздуха от -20°С до + 40°С, не допускается прямое воздействие атмосферных осадков).

КОНСТРУКЦИЯ ИМАТЕРИАЛЫ

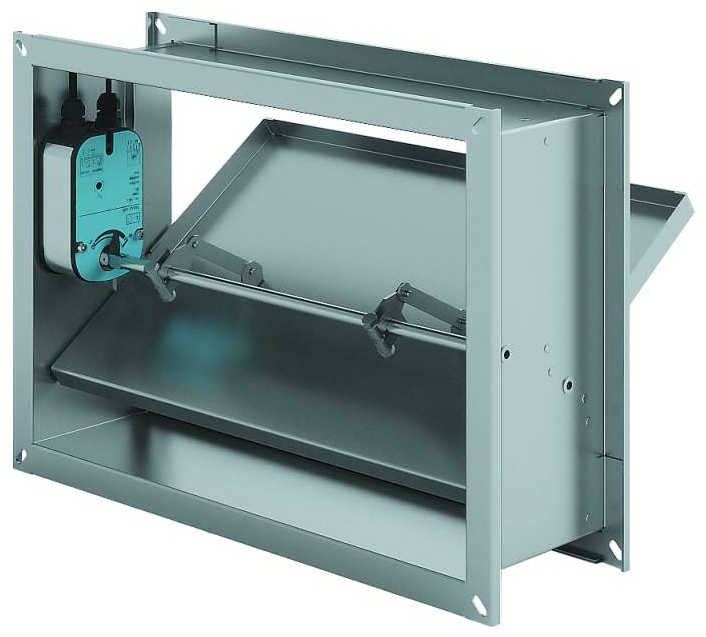

Корпус и лопатка клапана выполнены из оцинкованного стального листа.
У клапанов стенового исполнения приводы устанавливаются внутри корпуса.
У клапанов канального исполнения приводы могут устанавливаться как снаружи, так и внутри корпуса.

МОНТАЖ

Монтаж клапанов возможен в любом положении.
При горизонтальном расположении оси вращения клапана сервопривод должен располагаться слева, а электромагнитный привод сверху или слева (в зависимости от типа привода).
У клапанов отсутствует люк обслуживания на корпусе, поэтому клапаны с внутренним расположением привода необходимо устанавливать на торце воздуховодов.
Заделка зазоров между корпусом клапана и строительной конструкцией осуществляется цементнопесчаным раствором.

ДОСТУПНЫ РАЗЛИЧНЫЕ МОДИФИКАЦИИ

ПО КОНСТРУКТИВНОМУ ИСПОЛНЕНИЮ

•  стеновые (с одним присоединительным фланцем);
•  канальные (с двумя присоединительными фланцами).

ПО ТИПАМ ПРИВОДОВ

•  электромагнитный привод;
•  электромеханический привод без возвратной пружины.
