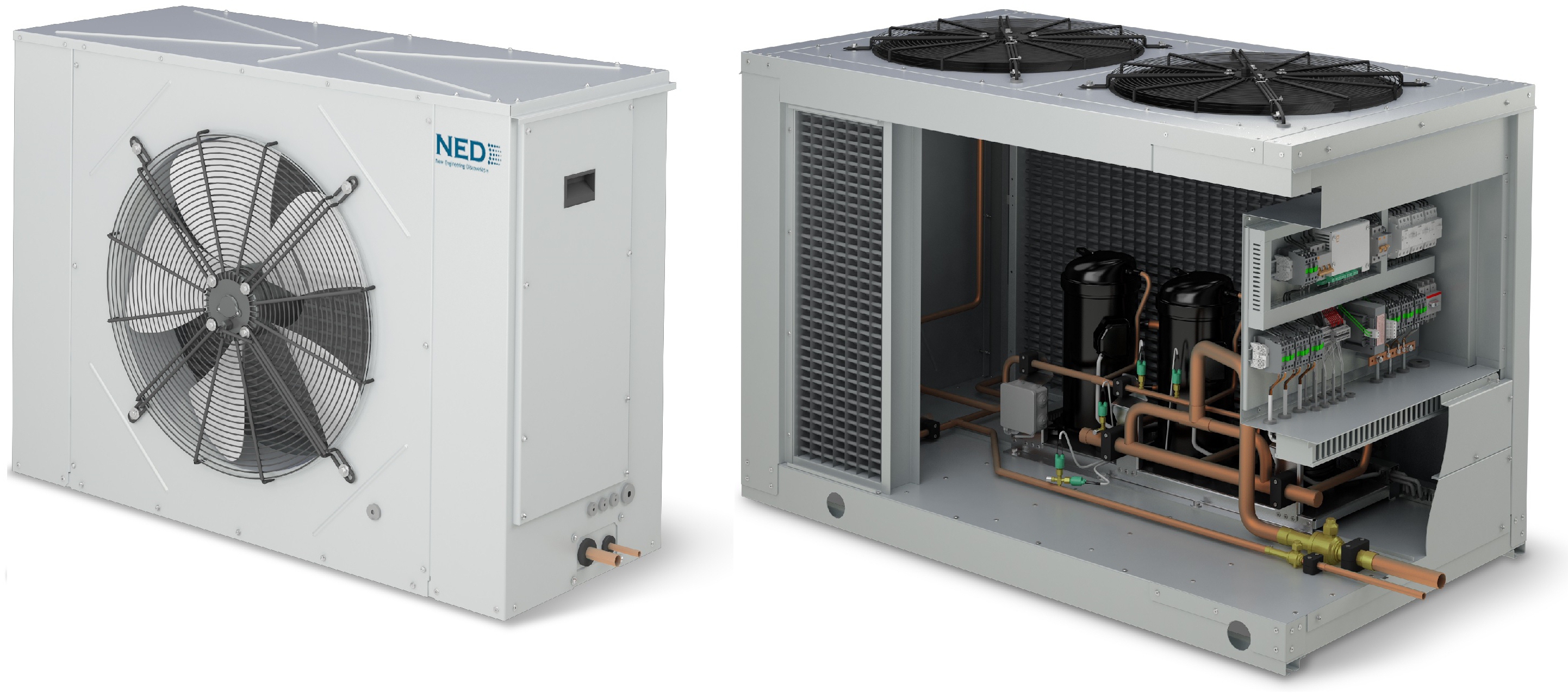

Компрессорно-конденсаторные блоки nsk и nd-spl

ОБЩЕЕ ОПИСАНИЕ
Тип исполнения – только охлаждение. Хладагент: фреон R410A. Диапазон рабочих температур окружающего воздуха от +5ºС до +43ºС. 27 типоразмеров производительностью от 2 до 255 кВт. Компрессорно-конденсаторные блоки поставляются заправленные сухим инертным газом (азотом), кроме моделей ND-SPL, которые поставляются заправленные фреоном. Компрессорно-конденсаторные блоки с осевыми вентиляторами и
ротационными/спиральными компрессорами наружного исполнения предназначены для подготовки жидкого фреона, подаваемого в секцию испарителя системы кондиционирования воздуха.

ВАРИАНТЫ ИСПОЛНЕНИЯ: NSK и ND-SPL — только охлаждение.

ОСОБЕННОСТИ КОНСТРУКЦИИ
Корпус. Корпус изготовлен из оцинкованной листовой стали с двухсторонней окраской порошковым полиэфирным покрытием.

Компрессор. Герметичные ротационные компрессоры с однофазным (модели NSK 2-10, ND-SPL 007-009) электродвигателем и спиральные компрессоры с однофазным (модель ND-SPL 012) или трёхфазным электродвигателем (модели ND-SPL 016-019 и NSK 20-260D) со встроенной тепловой и токовой защитой обмоток электродвигателя от перегрузок, подогревателем картера, защитой от превышения по току, высокому и низкому давлениям хладагента в холодильном контуре. Компрессоры установлены на виброопорах.

Вентиляторы. Осевые низкооборотные вентиляторы с непосредственным приводом от электродвигателя с внешним ротором и со встроенной защитой обмоток от перегрева на всех моделях кроме моделей NDSPL. В моделях ND-SPL используются осевые вентиляторы с внутренним ротором. Степень защиты: IP54. На стороне нагнетания установлена защитная решётка.

Конденсатор. Алюминиевый микроканальный (модели NSK 4-10) и медный трубчатый (модели NDSPL, NSK 2-3, 20-260D) теплообменник c оребрением из алюминиевых пластин.

Электрошкаф управления. В состав электрошкафа управления входят: вводной выключатель (кроме моделей ND-SPL), монитор фаз (для ККБ с трехфазным компрессором), устройства защиты электродвигателей компрессора и вентилятора от перегрузки по току, световой индикатор (работа/авария) (кроме
моделей ND-SPL), сухие контакты для дистанционного управления работой и индикации работа/авария, а также необходимые коммутационные устройства. Предусмотрено управление соленоидным вентилем.

Холодильный контур. Выполнен из медных труб, включает в себя: одно (модели NSK 2-3) или два аварийных реле с автоматическим (модели NSK 4-35) или ручным (модели NSK 40-260D) возвратом в рабочее состояние, реле низкого
давления, датчик регулирования скорости вращения вентилятора, сервисные клапаны Шредера (кроме моделей ND-SPL), запорные вентили жидкостной и всасывающей линий. Для моделей ND-SPL в холодильном контуре имеется одно реле высокого давления с автоматическим возвратом в рабочее состояние.

ОПЦИИ

CV – регулирование производительности, включает в себя байпасный патрубок отбора нагнетаемых паров с запорным вентилем (кроме моделей ND-SPL).

MN – комплект манометров давления хладагента. Устанавливается два  манометра: на стороны низкого и высокого давлений, которые позволяют отслеживать давление в холодильном контуре, не подключая манометрической
станции. Упрощают процесс сервисного обслуживания (модели NSK 085D-260D).

MO – маслоотделитель. Возвращает в компрессор 95% масла, уходящего при работе вместе с фреоном. Рекомендуется устанавливать при большой протяженности трассы или возможности возникновения резкого изменения тепловой нагрузки (модели NSK 20-260D).

PR – плавное регулирование скорости вращения вентиляторов (модели NSK 20-260D).

RK – обратный клапан на жидкостной линии, ресивер с предохранительным клапаном (типоразмеры 20-260D).

RV – обратный клапан. Позволяет поддерживать высокое давление в жидкостной линии в момент включения компрессора. Устанавливается на жидкостной линии после конденсатора для предотвращения перетекания хладагента из жидкостной линии в конденсатор во время остановки ККБ (модели NSK 20-260D).

SF – фильтр на всасывающей линии. Защищает компрессор от различных загрязнений внутри фреонового трубопровода, образующихся во время монтажа, при ненадлежащем хранении и транспортировке, которые могут попасть в компрессор при запуске установки (модели NSK 20-260D).

W1 – зимний комплект для температуры окружающего воздуха (в месте, где установлен ККБ) до –10°С. Включает в себя обратный клапан на жидкостной линии, ресивер с предохранительным клапаном, ТЭН подогрева ресивера, защитный термостат и реле давления (модели NSK 20-260D).

W2 – зимний комплект для температуры окружающего воздуха (в месте, где установлен ККБ) до –30°С. Включает в себя обратный клапан на жидкостной линии, ресивер с предохранительным клапаном, соленоидный вентиль на нагнетающем трубопроводе и дифференциальный клапан давления на байпасной линии (модели NSK 20-260D).

ZV – запорный вентиль между компрессором и конденсатором. Предотвращает выбрасывание больших объемов хладагента из контура при проведении ремонта, а также других мероприятий, требующих разгерметизации холодильного контура (модели NSK 20-260D).

SH – сервисные клапаны (клапаны Шрёдера) (кроме моделей ND-SPL). Позволяют проверять давление в холодильном контуре, не снимая панелей ККБ, упрощают процесс вакуумирования, заправки и сервисного обслуживания.
