Противопожарные клапаны

ПРИМЕНЕНИЕ

Препятствуют распространению пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования воздуха, а также используются в системах приточной и вытяжной противодымной вентиляции.
Сертифицированы в установленном законом порядке.
Их применение должно осуществляться в соответствии с требованиями СП7.13130.2013 и СП60.13330.2016.
Не подлежат установке в помещениях категории А и Б по взрывопожаробезопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред.
Климатическое исполнение и категория размещения: У3 по ГОСТ 15150-69 (температура окружающего возду-ха от -20°С до + 40°С, не допускается прямое воздействие атмосферных осадков).

КОНСТРУКЦИЯ И МАТЕРИАЛЫ

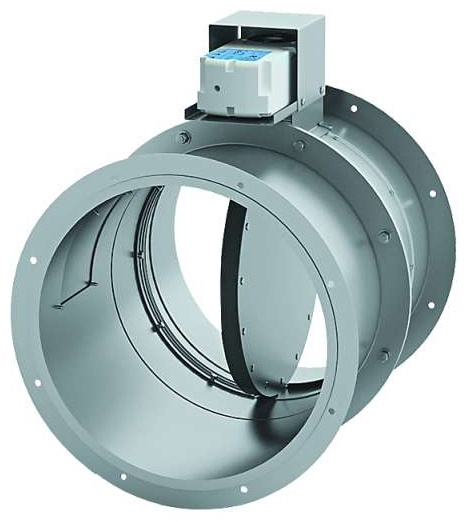

Корпус клапана выполнен из оцинкованного стального листа. В поворотной лопатке используется огнестойкий материал.
По периметру поворотной лопатки расположен термоактивный уплотнитель, который расширяется под воздействием высоких температур и тем самым обеспечивает высокую герметичность закрытого клапана.
Приводы клапанов устанавливаются снаружи корпуса.
Клапаны с электромагнитным приводом имеют клеммную коробку для удобного подключения и кнопку для проверки работоспособности клапана.

МОНТАЖ

Монтаж в любом положении при обеспечении свободного доступа к приводу и люкам обслуживания.
В некоторых случаях при монтаже необходимо предусматривать прямые участки воздуховода до и после клапана с длиной не менее размера вылета лопаток за габарит корпуса.

ДОСТУПНЫ РАЗЛИЧНЫЕ МОДИФИКАЦИИ ПО НАЗНАЧЕНИЮ:

– нормально открытый (огнезадерживающий) клапан закрывается при пожаре, блокируя распространение огня и продуктов горения по вентиляционным каналам;
–  нормально закрытый (дымовой) клапан открывается при пожаре, и он используется в системах приточной и вытяжной противодымной вентиляции.

ПО ПРЕДЕЛАМ ОГНЕСТОЙКОСТИ:

PPK‑1-60, PPK‑1K‑60 (60 минут)
— ЕI 60 — в режиме нормально открытого (огнезадерживающего) клапана,
— ЕI 60, Е 60 — в режиме нормально закрытого (дымового) клапана.
PPK‑1-90, PPK‑1K‑90 (90 минут)
— ЕI 90 — в режиме нормально открытого (огнезадерживающего) клапана,
— ЕI 90, Е 90 — в режиме нормально закрытого (дымового) клапана.
PPK‑1-120, PPK‑1K‑120 (120 минут)
— ЕI 120 — в режиме нормально открытого (огнезадерживающего) клапана,
— ЕI 120, Е 120 — в режиме нормально закрытого (дымового) клапана.

ПО КОНСТРУКТИВНОМУ ИСПОЛНЕНИЮ:

— односекционные — клапаны PPK-1-60, PPK-1-90, PPK-1K-60, PPK-1K-90;

— двухсекционные с термоизолирующей вставкой между секциями, условно разделяющей корпус на горячую и холодную части — клапаны PPK‑1-120.

ПО ТИПАМ ПРИВОДОВ:

для нормально открытых:
— электромагнитный привод с термодатчиком (ТД);
— электромеханический привод с возвратной пружиной с термодатчиком (ТД);
— электромеханический привод с возвратной пружиной без ТД;
для нормально закрытых:
— электромагнитный привод без ТД (только для клапанов с площадью сечения не более 0,5 м²)
— электромеханический привод без ТД.

ПО ТИПАМ СОЕДИНЕНИЯ (для круглых клапанов):

— фланцевое
— ниппельное
