Дымоудаление торгового центра

дымоудаление из торгового центраПри пожаре образуется большая масса горячего газа, который распространяется в виде восходящего вертикального прямолинейного столба. Эффект захвата окружающего воздуха растет по мере восхождения. Поднявшись под потолок, горячий газ образует стратифицированную зону дыма, который, накапливаясь, начинает охлаждаться, слой дыма увеличивается, и по мере роста плотности начинает опускаться, насыщая нижние сектора помещения.

Кроме удаления основного объема дыма система активной защиты торгового центра должна обеспечить приток свежего воздуха, для того, чтобы на незадымленных участках атриума сохранялись условия для безопасной эвакуации людей. Массы выводимого и поступаемого воздуха рассчитывают по параметрам и пропускной способности ТЦ, при этом индекс приточного воздуха всегда ниже индекса дымоудаления, что бы обеспечивалось пониженное давление на участке возгорания.

Алгоритм работы систем противодымной защиты

Система противодымной защиты работает в тесной связи с системами пожаротушения, сетью аварийных датчиков, системой пожарной сигнализации, и всей сетью электроснабжения. Функции системы противодымной защиты имеют очевидный приоритет, поскольку на ней базируется весь комплекс мероприятий по обеспечению пожарной безопасности. В случае возникновения пожара используют статические системы управления, которые тут же отключают все вентиляторы в здании и сегментация движения дыма по каналам происходит естественным путем. Или динамические системы – которые при активном распространении дыма переключают все вентиляторы здания, или только специально предусмотренные (рассчитывается по схеме) должны продолжить работу (в штатном или лучше в противопожарном режиме), обеспечивая создание в помещениях участков с различными параметрами подпора. Этот вариант отличается большей эффективностью защиты, т.к. обеспечивает непрерывные действия, направленные на локализацию и нераспространение пожара и последствий возгорания.

Одновременно с этим системы вентиляции могут использоваться как для удаления дыма, так и для подачи свежего воздуха и обеспечения подпора, в том числе в переменном (реверсном режиме). Реверсные системы рекомендуется устанавливать только тогда, когда нельзя создать выделенную противодымную систему.

Недостатки и преимущества реверсной системы: использование воздухообрабатывающих терминалов чрезвычайно усложняет всю систему, и этим понижает ее отказоустойчивость; износ узлов и оборудования резко возрастает; в связи с использованием в системе элементов с противопожарной защитой – стоимость установки системы вентиляции увеличивается в разы. Но с другой стороны такое оборудование не требует дополнительной площади и дополнительного обслуживания, что снижает стоимость в процессе эксплуатации.

Специалисты подскажут, в каких случаях какую систему лучше ставить. Так для дымоудаления и обеспечения подпора в лестничных клетках — лучше использовать выделенные противопожарные системы. А в случае создания пониженное давление на участке (этаже) возгорания при избыточном давлении на участках (этажах) выше и ниже (система «сэндвич») — оптимальна реверсная система. Следует учитывать, что системой противодымной защиты оборудуется каждый этаж здания. И при наличие лифтовых шахт, на каждом этаже устанавливаются огнезадерживающие клапаны, которые в случае возникновения пожара на данном этаже открываются и направляют дым на крышу через лифтовую шахту. Для создания подпора в лестничных клетках, требующегося для обеспечения безопасности эвакуации, используется система терминалов подачи воздуха, распределенных по всей высоте лестничной клетки.

Система противодымной защиты

Система активной противодымной защиты строится на основе системы вытяжных вентиляторов, клапанов дымоудаления  и станции воздухообработки, обеспечивающей приток в помещение свежего воздуха в объемах, необходимых для создания избыточного давления.

Вытяжные вентиляторы

Помимо того, что они обеспечивают пониженное давление, с их помощью поддерживается и относительно низкая температура (порядка 300–400 °С). Без вытяжных вентиляторов температура газов достигла бы уровня 1000 °С, при которой, в силу излучаемого тепла начинается горение практически любого материала, и мероприятия по тушению пожара теряют эффективность. Кроме того, принудительная вытяжка, обеспечивает удаление холодного дыма, который собираясь на нижних уровнях, не только чрезвычайно опасен, но и практически неустраним любым иным способом. По международному регламенту и СНиП вентиляторы должны быть рассчитаны на бесперебойную работу в течение 2-х часов при температуре 400 °С. Конструктивно они похожи на обычные вентиляторы вытяжной вентиляции, но они должны иметь двигатели категории С и минимальный класс электрозащиты IP 54.

При расчете мощностных характеристик вентиляторов учитывается, что работать им предстоит в высокотемпературной газовой среде, а так же, в зависимости от помещения и находящихся в ней материалов (торговый зал или складские помещения, горючие или нет товары и т.д.) – определяется плотность газовой среды, рассчитывается максимально достигаемая температура, — определяется класс необходимых вентиляторов.

Приточный воздух и системы подпора

Система, предназначенная для подачи приточного воздуха во время пожара, проектируется, монтируется и обслуживается исходя из следующих условий:

  • Для обеспечения полного объема чистого приточного воздуха точки воздухозабора должны располагаться на достаточном удалении от точек выброса дымовых газов (чем больше ТЦ – тем дальше размещаются точки забора воздуха);
  • Приточный воздух должен подаваться на малой скорости (примерно 1 м/с) и равномерно распределяться по всей площади помещений;
  • Приточный воздух должен поступать в помещение не сверху, а на уровне ниже вероятной границы слоя дыма;
  • В целях обеспечения надежности системы станция обработки приточного воздуха должна, в обязательном порядке проходить процедуру регулярного технического осмотра и обслуживания;
  • Система должна предусматривать возможность полного регулирования пропускной способности, с учетом, что объем приточного воздуха должен быть меньше, чем объем отводимого дыма;
  • Учет рисков, в частности: возможные непроизвольные последствия воздействия на систему внешних факторов, в частности, поступления свежего воздуха на участок, охваченный пожаром;
  • В целом система должна быть максимально простой в конструктивном и эксплуатационном отношении, чтобы минимизировать возможность ошибки со стороны обслуживающего персонала, вызванной непониманием каких-либо моментов.

Станция воздухообработки

Система подачи воздуха при пожаре должна обеспечивать приток в объеме 6 смен/ч или 20 м3/ч на м2 площади. Поэтому для систем данного типа рекомендуется брать блок-вентилятор с регулируемой скоростью через посредство байпаса либо вариатор числа оборотов двигателя вентилятора.

Таким образом — все множество имеющихся технических решений можно, по сути, свести к двум основным видам:

  • станция воздухообработки, специально выделенная для работы только в нештатной ситуации (при пожаре);
  • станция воздухообработки реверсивного типа.
Преимущества и недостатки таких систем мы рассмотрели выше.

Особенности расчета системы дымоудаления в ТЦ

Когда проводится расчет дымоудаления из отдельных помещений, или целого здания, всегда необходимо учитывать множество важных параметров: площадь объекта; высоту потолков; протяженность и место расположения системы вентиляции; расположение лестничных проемов и шахт лифтов; объем воздушно-дымовой смеси в торговом/конференц зале и офисных помещениях .... а так же учесть много дополнительных параметров. Связано это с тем, что дымоудаление в общественных зданиях должно не только обеспечивать отток дыма и продуктов горения, но и обеспечивать людей свежим воздухом. Система всегда очень тесно связана с вентиляцией, поэтому даже незначительные ошибки в расчетах могут привести к серьезным негативным последствиям.

Вентиляция и дымоудаление имеют первостепенное значение в системе противопожарной защиты любого объекта. По статистике, при пожаре большинство людей погибает именно от удушья или отравления угарным газом. Поэтому от эффективности системы противодымной защиты напрямую будет зависеть жизнь и здоровье всех людей, находящихся на территории торгового центра.

Дымоудаление из помещений большой площади

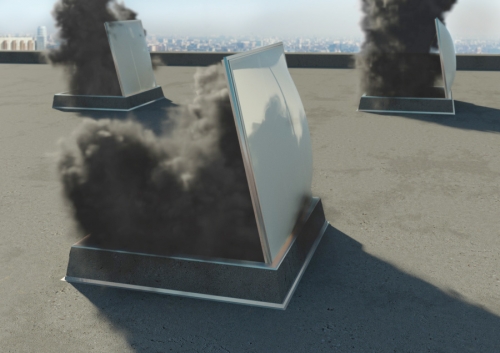

В зданиях, имеющих большие открытые пространства, такие как атриумы офисных центров и гостиниц, торговых центров, спортивных центров, концертных залов и театров – в силу очень высоких потолков и невозможности сегментации воздушной массы вопрос пожарной безопасности систем ОВК усложняется.  И единственной действенной альтернативой неизбежному накоплению дыма становится удаление дыма через специальные проемы в перекрытии как естественной тягой, так и посредством специальных вытяжных вентиляторов.

Стоимость противопожарной вентиляции

Разработка проекта дымоудаления и монтаж системы обойдутся примерно в 2000 руб/м2. Цена будет зависеть от сложности проекта и используемого оборудования.

Система дымоудаления стоит в 2-3 раза дороже обычной вентиляционной системы

Расчет стоимости производится исходя из следующих составляющих:

  1. Разработка проекта – 10% общей стоимости системы дымоудаления (около 300 руб/м2).
  2. Оборудование и материалы:
    • вентиляторы промышленного назначения (от 100000 руб/ед);
    • противопожарные клапаны (от 15000 руб/ед);
    • «усиленные» воздуховоды (от 1000 руб/м2);

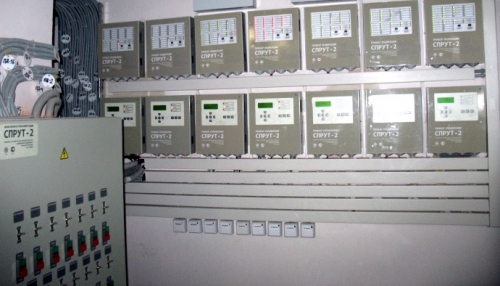

    • система автоматики (стоимость зависит от масштабности проекта);
    • вспомогательные элементы и специальное оборудование (люки с приводом, фрамуги, венткамеры, трубы дымоудаления, решетки, зенитные фонари, прессостаты давления воздуха и пр.).
  3. Монтажные работы – стоимость установки обычно составляет 30% стоимости материалов и оборудования.

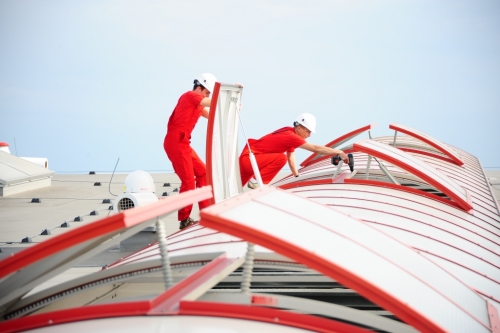

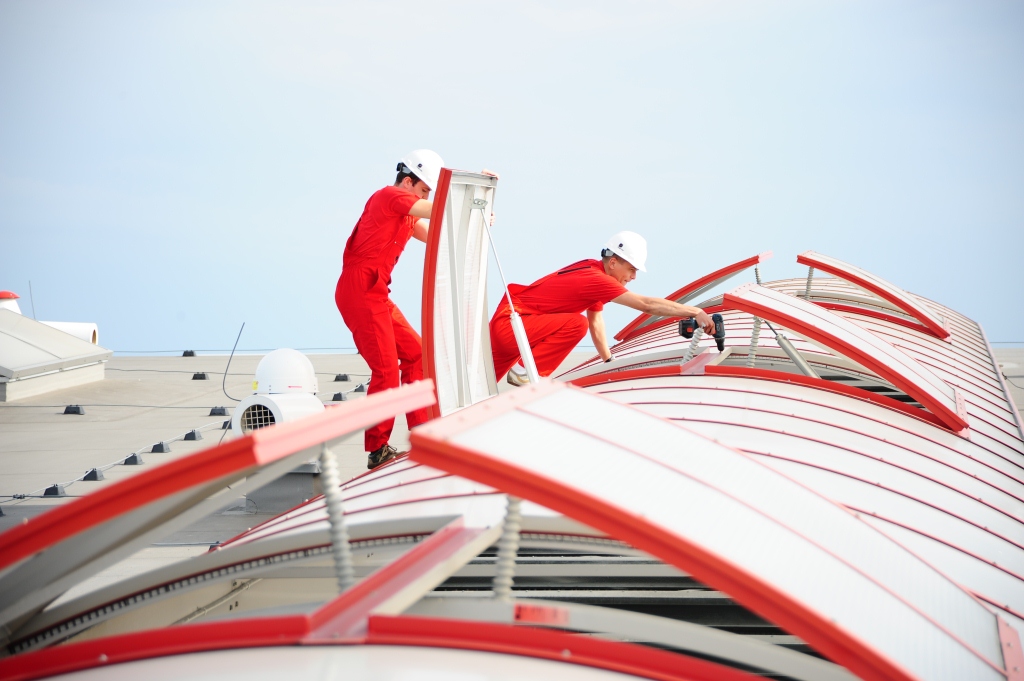

Монтаж и наладка системы дымоудаления

Начальный этап установки – прокладывание сварных воздуховодов в помещении согласно разработанному плану. После этого приступают к монтажу вентиляторов. Могут использоваться осевые, радиальные или крышные вентиляторы.

Важный этап монтажа дымоудаления – обработка шахт специальным покрытием, которое защищает комплекс от возгорания. После того, как необходимый уровень огнестойкости   на воздуховодах достигнут, производят монтаж противопожарных клапанов, - их размещают в шахтах, проходящих под потолком.

Крепление воздуховодов и размещение клапанов выполняется с четким соблюдением требований рабочей документации

Заключительный этап – подключение автоматики, наладка и тестирование системы дымоудаления.

При наладке системы обязательно надо проверить работу клапанов в ручном и автоматическом режиме, выполнить подсчет фактического расхода воздуха (желательно отдельно по каждой зоне), проверить частоту вращения вентилятора.

Во время проведения пусконаладочных работ необходимо давать вентилятору отдых – не менее одного часа через каждые 30 минут

При проверке работы подпорных вентиляторов надо обратить внимание на следующие параметры:

  • направление вращения лопастей вентилятора;
  • работа огнезадерживающих клапанов (ручное и автоматическое управление);
  • измерение давления в вентиляторе;
  • сопоставление реальных показателей давления с указанными аэродинамическими характеристиками вентилятора.

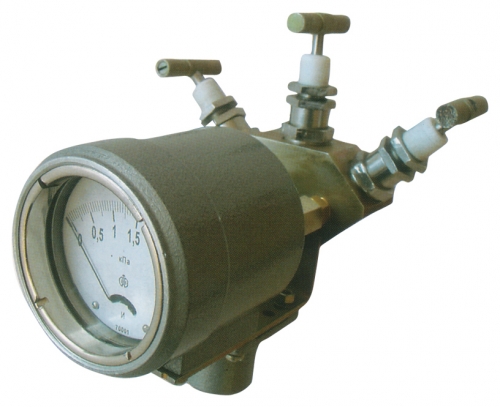

С помощью измерительного прибора дифманометра надо определить избыточное давление в шахтах лифтов, лестничных клетках и тамбурах-шлюзах.

Перепад давления между улицей и помещением должен составлять не менее 20 Па – это означает, что подпор вентилятора соответствует установленным нормам, и система дымоудаления рассчитана верно

Обслуживание противопожарной вентиляции

Для каждой системы дымоудаления разрабатывается график проведения технического обслуживания. Инструкцию к плановому обслуживанию предоставляет компания производитель и установщик системы.

Своевременное обслуживание исключает вероятность выхода из строя противопожарной вентиляции в самый ответственный момент. Во время проверки системы можно вовремя выявить неполадки и устранить их, заменить некоторые элементы комплекса более современным оборудованием.

Техническое обслуживание проводят ежемесячно и ежеквартально. Один раз в месяц выполняют такие работы:

  • проверка технического состояния и работоспособности сигнализации;
  • техническое диагностирование приборов;
  • проверка креплений и внешняя оценка состояния клапанов и аппаратуры;
  • устранение неисправностей.

Ежеквартальная проверка включает следующие мероприятия:

  • выполнение комплекса работ по ежемесячной проверке;

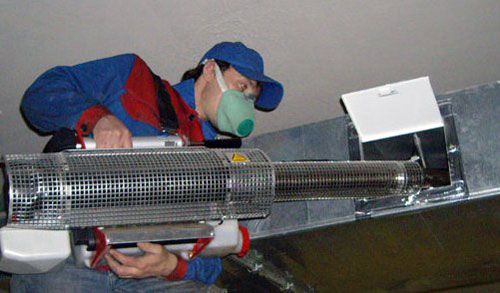

  • осмотр и чистка приборов;
  • техническая диагностика оборудования;
  • проверка работоспособности системы от резервного источника электропитания;
  • проверка кабельных линий для определения возможных скрытых отказов;
  • устранение неисправностей.

Результаты каждой проверки должны регистрироваться в журнале установленной формы.

Можно с уверенностью сказать, что система дымоудаления жизненно важна для обеспечения безопасности людей во время пожара. Разработка и комплектация системы определяются на этапе проектирования, оборудование должно быть сертифицировано, а управление и обслуживание комплексом – соответствовать установленным нормам РФ.
