Проектирование центрального кондиционирования

Общая информация. Немного истории

Кондиционирование воздуха - это придание ему и автоматическое поддержание необходимых тепловлажностных качеств. При этом в отличие от общеобменной вентиляции и отопления при кондиционировании в течении круглого года и особенно в теплое время в помещении можно поддерживать любые желаемые- постоянные или изменяющиеся по программе- параметры внутреннего воздуха, независимо от наружных метеорологических условий и переменных поступлений в помещение тепла и влаги.

Комплекс технических средств, с помощью которых осуществляется кондиционирование воздуха называется системой кондиционирования воздуха (СКВ). В СКВ входят оборудование для осуществления всевозможных процессов обработки воздуха, его перемещения и распределения, источники тепло- и холодоснабжения, средства автоматического регулирования, дистанционного управления и контроля, насосы и трубопроводы, местные подогреватели, осушители и увлажнители, а также вспомогательное электрооборудование.

Основное оборудование для приготовления и перемещения воздуха обычно агрегитируется в аппарат, называемый кондиционером. В отдельном случае все технические средства для кондиционирования воздуха агрегитируются в кондиционере, и тогда понятия СКВ и кондиционер становятся однозначными.

Системы кондиционирования, как правило, снабжаются средствами очистки воздуха от пыли, бактерий и запахов: подогрева, увлажнения и осушения его: перемещения, распределения и автоматического регулирования температуры воздуха, его относительной влажности, а иногда и средствами регулирования газового состава и ионосодержания воздуха.

Техника кондиционирования воздуха имеет более полувековую историю, однако до 50-х годов в СССР она развивалась весьма медленно, что объясняется главным образом отсутствием заводского серийного производства кондиционеров, необходимых средств автоматизации, дистанционного контроля и управления, а также недостаточным по номенклатуре и количеству производством холодильного оборудования.

В 1954-1955 годах произошел серьезный перелом в производстве оборудования для кондиционирования воздуха. С тех пор созданы конструкции ряда типов кондиционеров и организовано их производство на специализированных предприятиях, расширена номенклатура и улучшены технические качества средств автоматизации, расширен ассортимент и увеличен выпуск холодильных машин.

Развитию кондиционирования способствовали следующие объективные причины:

  1. Развитие новых производств в разных отраслях промышленности, остро нуждающихся в поддержании определенных и постоянных параметров состояния воздуха.
  2. Возрастающие требования к облегчению условий труда и повышению его производительности в горячих и мокрых цехах, угольных шахтах, рудниках и тепловых электростанциях.
  3. Оснащение предприятий промышленности и связи, научно- исследовательских и конструкторских организаций дорогостоящими приборами, механизмами и счетно-решающими машинами, точная безотказная работа которых возможна только при определенной постоянной температуре и относительной влажности воздуха.
  4. Увеличивающееся строительство закрытых помещений для длительного пребывания людей и стремление обеспечить удовлетворительную круглогодовую эксплуатацию этих помещений.
  5. Новые тенденции в архитектуре, затрудняющие борьбу с избыточным теплом и влагой обычными вентиляционными средствами (например увеличение поверхностей остекления наружных стен).
  6. Высокие температуры наружного воздуха в летнее время в ряде районов страны, нередко сочетающиеся высокой относительной влажностью, при которых обычная приточная вентиляция не в с состоянии обеспечить необходимые внутренние условия.

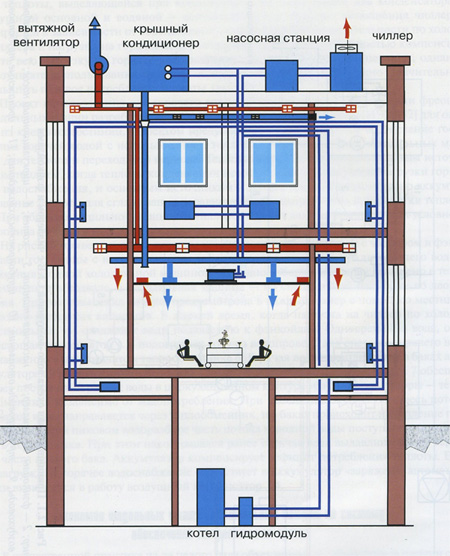

Характеристика центральных систем кондиционирования

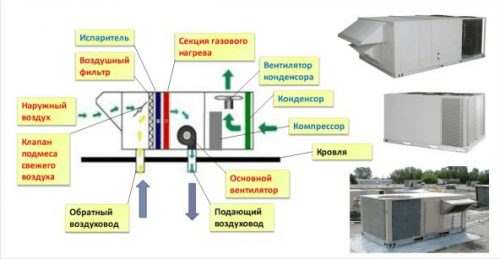

Центральные системы кондиционирования — это многофункциональные комплексы, размещаемые в отдельном помещении здания или в отдельно стоящей постройке, проектирование кондиционирования в таком случае происходит ещё на стадии разработки проекта самого здания. Каждый проект кондиционирования помимо поиска оптимального технического решения, включает проектирование схем системы вентиляции и расположения элементов системы кондиционирования.

Очевидно, что кондиционирование воздуха в закрытых концертных залах или стадионах производится при помощи более мощных устройств, нежели те, что принято применять для поддержания микроклимата в коттедже или обычной городской квартире. Лишь ответственный подход уже на этапе проектирования системы, покупки всех составляющих, монтажа и грамотной эксплуатации гарантирует высокую эффективность работы системы кондиционирования.

Одним из преимуществ установки центрального кондиционирования является ее максимальная модульность, то есть тот факт, что блоки, входящие в конструкцию, можно выбрать в индивидуальном порядке, в зависимости от того, что необходимо пользователю. Однако, это отчасти осложняет монтажные работы для бригады, ведь в данном случае ей не представляется возможным действовать единообразно при сборке и настройке таких блоков. Каждый агрегат сугубо индивидуален, состоит из почти уникального сочетания блоков и, к тому же, подключается к оговоренной потребителем хладопроизводящей установке. Недаром процедура установления таких систем на месте их дальнейшей эксплуатации, их сборка, настройка и проверка работоспособности могут занимать до нескольких часов упорного труда.

Впрочем, если обращаться за оказанием подобных услуг в профессиональные компании, которые значительное время осуществляют данные работы на российском рынке, это может гарантировать высокий уровень сервиса, ответственность и надежность выполняемых операций. Так, компания "ЕвроХолод" представляет собой одну из таких организаций. В ее штате работают только опытные и квалифицированные специалисты, разбирающиеся в том числе и в промышленном климатическом оборудовании. Компания предоставляет все необходимые гарантии на товар и услуги сопутствующие его установке, а также устанавливает наиболее адекватную и выгодную для пользователя стоимость монтажных работ центрального кондиционера.

Проектирование центрального кондиционирования

Наша компания производит полный цикл работ, включающий проектирование, монтаж, наладку и обслуживание систем кондиционирования воздуха на объектах разного назначения.

Этапы проектирования

Проектирование систем кондиционирования включает четыре основных этапа:
1. Предпроектное обследование зданий.

2. Создание технико-экономического обоснования (ТЭО):

  • Проводится расчет и считывание параметров воздуха в помещениях и снаружи.
  • Учитываются необходимые параметры тепла и влаги.
  • Определяется количество приточного воздуха, необходимого для помещения.
  • ТЭО согласуется с заказчиком, выбирается оптимальная система кондиционирования воздуха.

3. Создание рабочего проекта после согласования с клиентом.

  • На основании информации о планировке, разрабатывается схема монтажа и размещения оборудования;
  • Подготавливаются данные о размерах воздуховодов, решеток и трубопроводов.

4. Составление спецификации, подробных смет с указанием стоимости оборудования и материалов.

Проектирование системы кондиционирования - важный этап в создании климатических систем, от которого зависит производительность и долговечность оборудования.

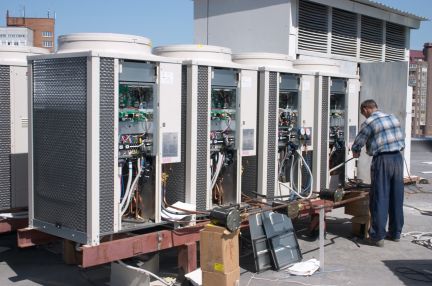

Правила монтажа центрального кондиционирования

При приемке помещений вентиляционной камеры в первую очередь проверяют правильность расположения, размеры и отметки фундаментов под вентиляционные агрегаты, бетонных оснований под секции кондиционеров заводского изготовления и строительные конструкции камер кондиционеров смешанного изготовления. К акту приемки под монтаж вентиляционной камеры прикладывают схему геодезической съемки отметок и привязок фундаментов и оснований.

Для доставки к месту установки узлов и деталей кондиционеров устраивают монтажные проемы в стенах и перекрытиях камер. Размеры монтажные проемов зависят от габаритов наиболее крупных узлов кондиционеров, монтируемых в камере. Число и места расположения монтажных проемов определяются в проекте системы кондиционирования воздуха и в проекте производства работ в зависимости от принятой технологии и установленных сроков монтажа кондиционеров в камере. Монтажные проемы должны быть оставлены или пробиты до начала монтажа. При приемке помещения проверяют размеры проемов и их расположение.

Для подъема, транспортирования и сборки секций кондиционера в вентиляционных камерах устраивают монорельсы с электрическими талями (тельферами) или ручными кошками.
Кроме перечисленных ранее работ должны быть подготовлены подъездные пути и зоны складирования и освещены места монтажа.
До начала монтажа в соответствии с графиками поставками на объект доставляют секции кондиционера в комплекте, предусмотренным проектом.

Монтаж кондиционеров следует вести в соответствии и типовыми технологическими картами и заводскими инструкциями, которыми определяется порядок монтажа одного кондиционера независимо от числа и характера расположения кондиционеров в вентиляционной камере. Порядок организации работ по монтажу кондиционеров в вентиляционной камере определяется проектом производства работ.

Вентиляционные камеры устраивают в подвале, на нулевой отметке, на этажах здания, на антресолях и в надстройках на кровле здания. От места нахождения вентиляционных камер и характера расположения кондиционеров в камере зависит выбор способа монтажа кондиционеров. При установке кондиционеров на нулевой отметке (обычно это кондиционеры большой производительности) монтаж ведут автокранами и автопогрузчиками. При установке кондиционера в подвале, на этажах зданий и в надстройках на кровле монтаж ведут с помощью специального козлового устройства или электрическими талями (тельферами), передвигающимися по направляющим балкам (монорельсам).

Иногда по разным причинам нельзя применить перечисленные способы монтажа. В этих случаях кондиционеры монтируют с помощью лебедок, блоков, талей, закрепляемых к строительным конструкциям здания. Этот способ монтажа является наиболее трудоемким.

При монтаже кондиционеров с помощью автокрана вначале монтируют оросительную камеры и дальнейшую сборку ведут в обе стороны от нее. Монтаж кондиционера с помощью козлового устройства или тельфера ведется в направлении от воздухозаборного клапана к вентиляторному агрегату.

Пример проектирования подбора испарительной секции центрального кондиционера

Рассмотрим типичный случай проектирования и подбора испарительной секции центрального кондиционера, работающего без рециркуляции, то есть на 100% свежем воздухе, или, как еще говорят, «на прямотоке». Необходимо подчеркнуть, что приведенный далее пример не является рекомендуемым, а только лишь отражает возможную ситуацию.

Подбор оборудования

При проектировании системы, расчет испарительной секции центрального кондиционера выполняется в соответствие с требованиями СНиП 2.04-05-91. В частности, для Москвы температура наружного воздуха по параметрам Б Tн = 28,5°С, а удельная энтальпия 54 кДж/кг. Допустим, что, согласно проекту, температура на выходе из испарительной секции кондиционера должна быть 14°С. Расход воздуха 10000 м3/час. Компоновочная схема центрального кондиционера, работающего на прямотоке, приведена на рис. 1.

 8 кБайт

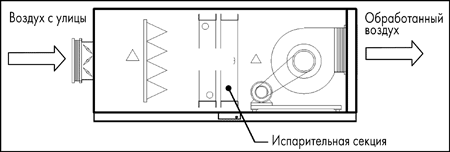

Рис.1 Схема центрального кондиционера работающего на прямотоке

При этом, перепад температуры по воздуху (разность между температурой воздуха на входе и выходе) составит 14,5°С. В то время как оптимальное рекомендуемое значение составляет 6-10°C. По этим данным с помощью программы подборы центральных кондиционеров рассчитывается теплообменник непосредственного охлаждения для испарительной секции. При выполнении расчета необходимо задать температуру кипения фреона в теплообменнике (температуру испарения). Стандартно для R22 эта величина равна 7,5°С. Однако, на практике, чтобы сделать стоимость кондиционера более низкой, выбор оборудования производят при температуре кипения +5°С. Таким образом, полный перепад температур на теплообменнике (разность между температурой воздуха на входе и температурой кипения фреона в теплообменнике) составит 23,5°С. Оптимальное рекомендуемое значение составляет 16-20°С.

 18 кБайт

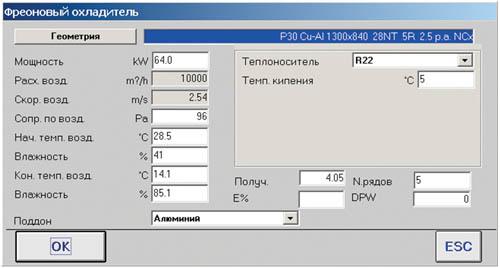

Рис. 2 Расчет испарительного теплообменника по программе подбора

В результате, с помощью программы подбора центральных кондиционеров CLIVET определяются конструктивные параметры теплообменника и расчетные параметры воздуха на выходе из секции. В данном случае был выбран теплообменник со следующими конструктивными параметрами: P30 Cu-Al 1300x840 28NT 5R 2.5.p.a. NCx. При этом, расчетная температура воздуха на выходе составит 14,1°С, относительная влажность 85,1% (рис. 2).

Полное количество теплоты, ассимилируемой из воздуха, составляет 64,0 кВт. Соответственно подбирается компрессорно-конденсаторный блок, который, при температуре кипения фреона +5°С и температуре наружного воздуха Tн = 28,5°С, обеспечивает холодильную мощность 64,0 кВт.

Однако, на практике следует учитывать место размещения компрессорно-конденсаторного блока, и, если блок будет расположен на солнечной стороне или открытой кровле здания, к расчетной температуре наружного воздуха вводится дополнительная поправка 5-10°С, учитывающая дополнительный нагрев воздуха.

 8 кБайт

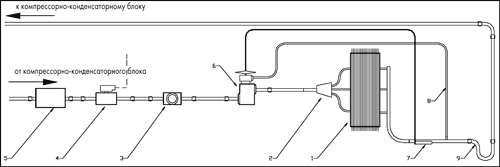

Рис.3 Схема соединения одного контура компрессорно-конденсаторного блока

В данном случае можно выбрать компрессорно-конденсаторный блок MSAT-202 с номинальной холодильной мощностью 63,9 кВт.

Особое внимание следует обратить на то, что требуемую холодильную мощность способен обеспечить, как правило, только двухконтурный компрессорно-конденсаторный блок. То есть блок, в котором установлено два компрессора и имеется, соответственно, два отдельных холодильных контура.

Для оптимальной работы такого блока необходимо, чтобы каждый контур имел свой отдельный испарительный теплообменник. Это следует учитывать при заказе испарительной секции центрального кондиционера, так как изготовитель должен будет установить на ней два узла распределения жидкого фреона и два коллектора для газообразного фреона.

Выводы:

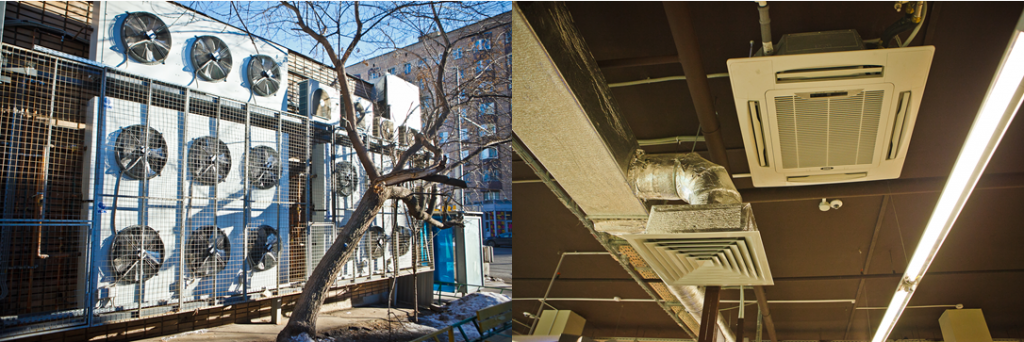

Системы центрального кондиционирования (ЦК) очень хорошо зарекомендовали себя в помещениях большой площади с одинаковыми требования по температуре и влажности. Это торговые центры, развлекательные центры, физкультурные центры, крытые спортивные залы, складские комплексы и т.д.

Для ассимиляции тепла в результате расчетов появляется огромная производительность ЦК по воздуху, что влечет за собой внушительные габариты оборудования и присоединяемых воздуховодов. Кроме этого, воздуховоды систем центрального кондиционирования необходимо теплоизолировать , т.к. при пониженной температуре прокачиваемого воздуха на поверхности может появляться конденсат (точка росы).центральное кондиционирование

В нагревательных и охладительных секциях кондиционера может циркулировать как вода так и спиртовой раствор. В системах ЦК как ни когда можно начать экономить энергоносители, устанавливать различные узлы рекуперации и утилизации тепла. Можно применять и рециркуляцию, но в определенных вредных помещениях рециркуляция не допустима. Для получения теплого воздуха к кондиционерам, как правило, подают теплую воду, а для получения холода их снабжают чиллерами (водоохлаждающими установками).

Преимущества центрального кондиционирования

  • При правильном выборе производительности и рабочих параметров ЦК можно одной установкой поддерживать и температуру, и влажность на очень большой площади.
  • Требует меньше площади по размещению оборудования на объектах.
  • В обслуживаемых помещениях меньше шума из-за отсутствия трущихся или вращающихся узлов.
  • Малое количество дополнительных инженерных сетей (электричество, канализация и т.д.) прокладывается по обслуживаемым помещениям.

Недостатки центрального кондиционирования

  • Большие габариты и масса.
  • Большие сечения воздуховодов, подводимых к оборудованию.
  • Дополнительные трудозатраты на теплоизолирование поверхности воздуховодов.
  • Сложности при монтаже воздуховодов из-за их габаритов.

Тем не менее, невозможно утверждать, что для всех помещений лучшим решением будут эти системы. В условиях, когда требуется точное и постоянное соблюдение температур или, например, когда необходимо такое свойство кондиционера, как мобильность в перемещении, придется рассматривать другие существующие сегодня варианты систем кондиционирования и вентиляции. Для того чтобы точно определить, какой вариант устроит именно вас, лучше не отказываться от консультации профессионалов.
