Проектирование ОВИК (ВК, ОВ, ОВК)

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Проект ОВиК или проект ОВ – это инженерный раздел общего комплекта проектной документации на здание или сооружение, в полный раздел входят подразделы отопление, вентиляция, теплоснабжение вентиляции, кондиционирование, холодоснабжение (распространенное название раздела проектирование ОВ ). При проведении реконструкции он может разрабатываться отдельно. Инженерные системы, разработанные в нем, позволяют регулировать температуру в помещениях, поддерживать в них здоровый микроклимат. Проектирование ОВиК должно выполняться в соответствии с нормативными требованиями. Также проект должен учитывать все пожелания заказчика. Проект согласовывается с другими инженерными и архитектурно-строительными разделами.

Различия ОВиК в промышленном и гражданском строительстве

Затрагивая проектирование систем ОВиК, важно отметить некоторые различия в проектировании систем для гражданского и промышленного строительства. В гражданском строительстве делается упор на системы отопления и кондиционирования. Серьезное внимание уделяется различным способам отопления: водяное отопление на различных приборах, система "теплый пол". Кондиционирование также является важным вопросом в необходимости создания наиболее благоприятных условий комфорта.

Что же касается производственных зданий, то в данном случае на первое место выходит система вентиляции. Важно, при помощи системы вентиляции, удалить из производственных помещений вредные примеси, содержащиеся в воздухе рабочей зоны и при этом не допустить распространения выбросов загрязняющих веществ в атмосферном воздухе выше значений предельно-допустимых концентраций. Таким образом решения по вентиляции должны содержать и необходимые решения по очистке выбросов: различные фильтры, скрубберы, абсорбционные и другие установки.

Поддержание заданной температуры внутри помещений также осуществляется за счет вентиляционных систем (воздушных калориферов). Также в процессе поддержания температуры внутри помещения важное место отводится воздушным тепловым завесам над проемами в ограждающих конструкциях.

Особенно важно использование вентиляционных систем в процессах удаления избытка тепловых выбросов, образующихся в "горячих" процессах технологии. Так, удаление или перераспределение избытков тепла, выделяющегося например в процессе горячего прессования пластмасс, осуществляется с помощью промышленных чиллеров и фрикулеров.

Огромное значение системы вентиляции (кондиционеры) имеют при создании чистых производств ("чистых помещений").

Подготовка к проектированию систем

Порядок подготовки проекта отопления на примере офисного 9-ти этажного здания, где используются современные материалы отделки - 80% из светоотражающего теплосберегающего стеклопакета:

  • выбор схемы системы (двухтрубная система с нижним подключением к отопительным приборам);
  • теплотехнический расчёт потерь тепла через ограждающие конструкции;
  • подбор современных отопительных приборов индивидуально для каждого помещения, не нарушая общий дизайн (приборы отопления подбираются с нижним подключением – в кабинетах, или с боковым подключением - на лестничных клетках, настенные или на ножках);
  • гидравлический расчёт с подбором трубопроводной арматуры;
  • оформленные поэтажные планы отопления с разводкой трубопроводов (с диаметрами), учитывая другие инженерные сети; с приборами отопления (с указанием марки, длины прибора и настройки термостата),
  • аксонометрические схемы;
  • спецификация оборудования и материалов.

По окончании проведенных работ подготавливается документация для утверждения заказчиком, по которой монтажная организация выполняет монтаж всей системы.

Проект отопления, вентиляции и кондиционирования

Состав документации установлен на законодательном уровне. В нее входит пояснительная записка, чертежи и схемы, спецификация оборудования. Проект оформляется в соответствии с действующими нормативными требованиями

Отопление является наиболее затратной инженерной системой. Установка системы отопления обходится примерно в 5 % от общей стоимости строительства дома. Эксплуатационные расходы могут достигать половины всех затрат на содержание дома. Грамотный проект системы отопления дает возможность существенно снизить расходы, как на этапе строительства, так и в процессе эксплуатации.

В частных домах и квартирах бытовой кондиционер, как правило, устанавливается без проекта. Подбор оборудования выполняется в соответствии с рекомендациями специалистов. Для административных зданий, магазинов, производственных помещений, для жилых домов в обязательном порядке требуется раздел проекта ОВ, систем отопления, вентиляции и кондиционирования.

При отсутствии хорошей вентиляции находиться в любом здании опасно для здоровья. В случае с производственными помещениями неэффективная работа вентиляции может стать причиной взрыва или массового отравления людей ядовитыми веществами. Поэтому важно, чтобы все расчеты систем и проект ОВиК выполнялись опытными специалистами.

Сроки разработки проекта и его стоимость определяются в индивидуальном порядке, в зависимости от его сложности и объема необходимых работ. Наши специалисты защищают проектные решения и готовую проектную документацию в надзорных органах, и готовы придти на помощь Заказчику на всех этапах проектных работ.

Правила оформления чертежей

Чертеж должен содержать не только схематическое изображение самой проектируемой системы, но и замысел дома, в противном случае нереально будет оценить верно ли проложен, к примеру, воздуховод.

Что касается проектирования систем для многоэтажных домов, то в общем случае нужно:

  • вычертить на странице А1 замысел здания по этажам;
  • пронумеровать помещения, наряду с этим нумерация производится в соответствии с требованиям ГОСТ 21.602-2003, который был принят вместо еще советского нормативного документа ГОСТ 21.602-79. Что касается нумерации помещений, то число должно размещаться в кружке, нумерация ведется начиная с левой части чертежа, наряду с этим первое число употребляется для обозначения номера этажа, а все остальные – это, фактически, номера помещений;
  • после этого на этом же замысле необходимо в обязательном порядке нанести размеры ограждающих конструкций, это есть базой для подсчета потерь тепла;
  • в случае если будет употребляться водяное отопление, то выбирается место для размещения узла, на каждом этаже указывается разводка труб и указываются места размещения радиаторов;

Обратите внимание! ГОСТ на рабочие чертежи отопления и вентиляция дает четкий список допустимых условных обозначений. Творчество в этом вопросе недопустимо, а примеры некоторых обозначений будут рассмотрены ниже.

  • то же касается отображения на страницах воздуховодов и системы кондиционирования помещений.

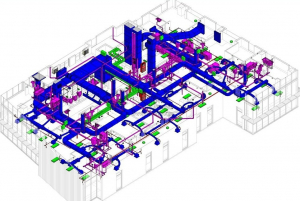

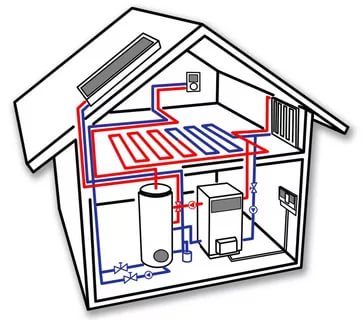

Проект системы отопления: сокращаем расходы

Система отопления – наиболее затратная из прочих инженерных систем в доме. При строительстве установка системы отопления (проект, закупка оборудования и монтаж) оценивается приблизительно в 4-6% от общих строительных затрат. Эксплуатационные же затраты отопительной системы резко возрастают, и в процентном отношении могут достигнуть 50% от общих расходов по содержанию здания. Проект системы отопления не только обеспечит надежное и безопасное поддержание комфортных для жизнедеятельности человека климатических условий, но и поможет существенно сэкономить, как на процессе установки, так и в период эксплуатации отопительного оборудования.

Проектирование системы отопления – это согласование с тех заданием, разработка проекта автоматики теплового пункта, подбор источников теплоснабжения и порядок построения системы отопления.

Проект отопительной системы включает в себя:

  • Пояснительную записку
  • Теплотехнический и гидравлический расчет
  • Схему подключения используемых приборов отопления
  • Аксонометрическую схему реализуемой системы отопления
  • Трассировку трубопроводов от стояков отопления
  • План подключения коллекторных узлов
  • Поэтажные планы с указанием порядка установки приборов отопления (марка и размеры, мощность и необходимость), подбора и расстановки радиаторов и разводки трубопроводов.

Проект системы кондиционирования: учитываем особенности

Если установка бытовых кондиционеров не предполагает системного подхода, то климатизация офисных, административных или производственных помещений потребует строгой проработки. Проектирование системы кондиционирования предполагает учет множества факторов – геометрических параметров помещения, их предназначения и особенностей, климатических условий, которые требуется реализовать, уровня запыленности и влажности.

Как правило, типовой проект системы кондиционирования включает в себя:

  • Расчет системы кондиционирования воздуха, учитывающий климатические и географические особенности местности.
  • Расчет мощности системы с учетом строительно-архитектурных особенностей и предназначения объекта.
  • Расчет затрат на установку и эксплуатацию системы.
  • Расчет энергозатрат.
  • Предложения по техподдержке системы кондиционирования.

Проект системы вентиляции: обеспечиваем воздухообмен

Разработка проекта вентиляции предусматривает выполнение задач по обеспечению требуемого воздухообмена и работы систем климат-контроля, а также поддержанию заданных параметров чистоты и влажности воздуха.

Проектирование системы вентиляции предполагает наличие:

  • Расчетов воздухообмена. На основе расчетов воздухообмена подбирается необходимое оборудование и материалы.
  • Расчетов системы воздушного отопления
  • Расчетов отопления кондиционером
  • Расчетов приточно-вытяжной вентиляции, вытяжных и приточных клапанов
  • Изыскание возможности интеграции системы вентиляции, климат-контроля (кондиционирования) и электроснабжения здания

Возможные последствия отсутствия проекта

  • Неправильные расчеты сопротивлений воздуха могут привести вплоть до полного отсутствия воздухообмена в помещении или, напротив, при очень большом воздухообмене будет чувствоваться перемещение воздуха и возникать посторонние шумы;
  • Неправильный подбор осушителя и вентиляционного оборудования, неправильное направление движения воздуха в бассейне может привести к образованию плесени и грибка;
  • Выбор неправильного места установки оборудования может привести к ощутимому шуму в помещении;
  • Неправильное проектирование кухонной вытяжки может привести к проникновению запахов в другие помещения, не говоря уже об излюбленном совмещении гостиной и кухни. Не думаем, что приятно сидеть и общаться с друзьями у теплого камина, когда вокруг летают запахи подгоревшего масла;
  • Если сделать вытяжку намного преобладающую над притоком, то межкомнатные двери будут открываться с трудом, а потом сильно хлопать при закрытии;
  • Не спланировав заранее сеть воздуховодов, могут образоваться не желательные пересечения, из-за которых приодеться опускать потолок;
  • При неправильном расположении кондиционера, ваше любимое кресло может оказаться под его холодной струей воздуха, а это непременно приведет к простуде.

Ошибки проектирования

Большинство этих ошибок становятся очевидными только, когда проектировщики работают не с целью просто выпустить том чертежей, а с целью создать систему, которая будет по настоящему работать.

Типовая ошибка

К чему приводит

Как должно быть

Проекты разных систем не наложены друг на друга.

Коммуникации не помещаются в коридоры или опускают потолки до неприемлемой высоты.

Необходим сводный план сетей с разрезами.

Использование системы чиллер-фанкойлы для небольших помещений и зданий.

Дорогая и сложная эксплуатация.

Использование систем VRF и компрессорно-конденсаторных блоков. Их эксплуатация не требует содержание службы эксплуатации.

Не использование рекуператоров в зданиях, где это возможно.

Колоссальные потери тепла и денег.

Использование рекуператоров позволяет экономить от 60 до 85% тепла на вентиляцию.

Использование кассетных кондиционеров в помещениях с большим количеством людей и невысокими потолками (менее 3 метров).

Ощущение сквозняка.

В подобных помещениях необходимо использовать канальные блоки с правильно подобранными решетками.

Использование слишком плоских воздуховодов.

Система не выдает заданную производительность. Шум.

Для нормального движения воздуха соотношение сторон прямоугольного воздуховода должно быть не более 1:3. Т.е. воздуховод 100х400 работает ничем не лучше, чем 100х300.

Использование длинных участков гибких воздуховодов.

Система не дает заданную производительность.

Длина гибких воздуховодов на вентиляции не должна быть более 1 метра.

Систему невозможно отбалансировать.

Радиаторы или фанкойлы не выдают своей производительности.

Правильная расстановка балансировочных кранов.

Неправильно подобранные типы решеток и их расстановка.

Воздух из приточной решетки уходит в вытяжную, не проходят через рабочую зону.

Другой вариант - застойные зоны в помещении. Другое проявлении ошибки - сквозняки.

Приточные и вытяжные решетки должны находиться на максимальном расстоянии друг от друга. При необходимости используется программы подбора производителей с визуализацией потоков.
