Как рассчитать вентиляцию?

Расчет системы вентиляции включает в себя определение параметров работы всех ее элементов, благодаря чему система вентиляции будет эффективно функционировать и успешно решать поставленные перед ней задачи.

С чего начинается расчет вентиляции?

Необходимо определиться со следующими параметрами:

• Назначение помещения
• Высота и площадь помещения
• Количество приборов, выделяющих тепло
• Количество людей в помещении

Все эти параметры суммарно составляют производительность по воздуху, измеряемую в кубометрах в час. Она же помогает определить и другой важный параметр – кратность воздухообмена, т.е. сколько раз необходима полная замена воздуха в помещении в течении часа. Необходимая кратность воздухообмена зависит от назначения помещения, количества в нем людей, мощности тепловыделяющего оборудования и определяется Строительными Нормами и Правилами (СНиП).

Следующий шаг – расчет мощности воздухонагревателя, который используется в приточной системе вентиляции для подогрева наружного (поступающего в помещение воздуха) в холодное время года. Мощность нагревателя рассчитывается исходя из:

• тип нагревателя (водяной/электрический)
• производительности системы вентиляции
• требуемой температуры воздуха на выходе системы
• минимальной температуры наружного воздуха.

Причем, два последних параметра определяются также СНиП. Расчетная температура воздуха для каждого помещения своя, к примеру, для жилых помещений составляет +18 °С. Минимальная расчетная температура наружного воздуха в зимнее время зависит от климатической зоны и для Москвы принимается равной -28°С.

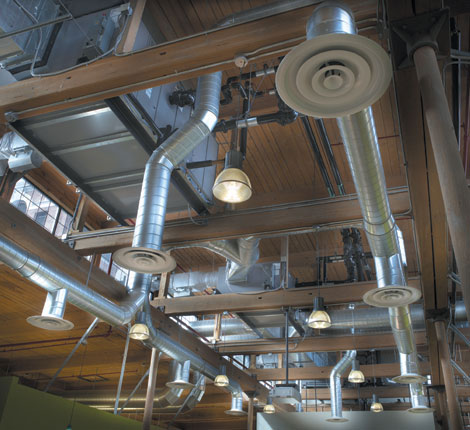

После расчета производительности по воздуху и мощности нагревателя начинается этап проектирования воздухораспределительной сети – воздуховодов, фасонных изделий (переходников, разветвителей, поворотов) и распределителей воздуха (диффузоров и решеток). Проектные расчеты воздухораспределительной сети начинают с составления схемы воздуховодов. И после по ней рассчитывают следующие взаимосвязанные параметры:

• Рабочее давление (создаваемое вентилятором)
• Скорость потока воздуха
• Уровень шума

Требуемое рабочее давление определяется техническими характеристиками вентилятора и рассчитывается исходя из диаметра и типа воздуховодов, числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха. Чем длиннее трасса и чем больше на ней поворотов и переходов, тем больше должно быть давление, создаваемое вентилятором.

От диаметра воздуховодов зависит скорость потока воздуха. При больших скоростях возрастают потери давления и увеличивается уровень шума. В то же время использовать тихие воздуховоды большого диаметра не всегда возможно, поскольку их трудно разместить в межпотолочном пространстве. Поэтому при проектировании вентиляции часто приходится искать компромисс между уровнем шума, требуемой производительностью вентилятора и диаметром воздуховодов.

Исходя из вышесказанного, можно заключить, что расчет системы вентиляции – довольно сложный процесс, который зависит от многих параметров. Проектный отдел компании «ЕвроХолод» всегда готов произвести расчеты любой степени сложности, учитывая все особенности Вашего объекта.
